DRC MP CAN - Manuale utente

INDICE

1. DESCRIZIONE DEL PRODOTTO
2. CONTENUTO DELL'IMBALLO
3. DIMENSIONI
4. INSTALLAZIONE
5. COLLEGAMENTO CAVO
6. AGGIORNAMENTO FIRMWARE
7. MODALITA' DI RECUPERO

1. DESCRIZIONE DEL PRODOTTO

Il DRC MP CAN è un controller remoto compatibile con la linea Audison di amplificatori AF bit con Dsp integrato. Deve essere connesso alla porta DRCC di un dispositivo AF bit utilizzando il cavo in dotazione.

Il suo profilo slim unito all’holder fornito in dotazione facilitano l’installazione nella migliore posizione per la propria vettura. Il Joystick, rifinito “Rubber Touch” per il massimo controllo dei movimenti nelle quattro assi di direzione, permette la regolazione del menù “DRC Settings” e la navigazione “Navi Command” per il setup del sistema.

Grazie alla possibilità di scegliere tra venti colori diversi per la tastiera facilita l’integrazione del DRC MP CAN con la plancia dell’auto. Il nuovo display OLED caratteri bianchi dispone di un sensore integrato che regola automaticamente la luminosità dei caratteri in base alla luce presente in abitacolo e rimane leggibile da qualsiasi angolo di visione.

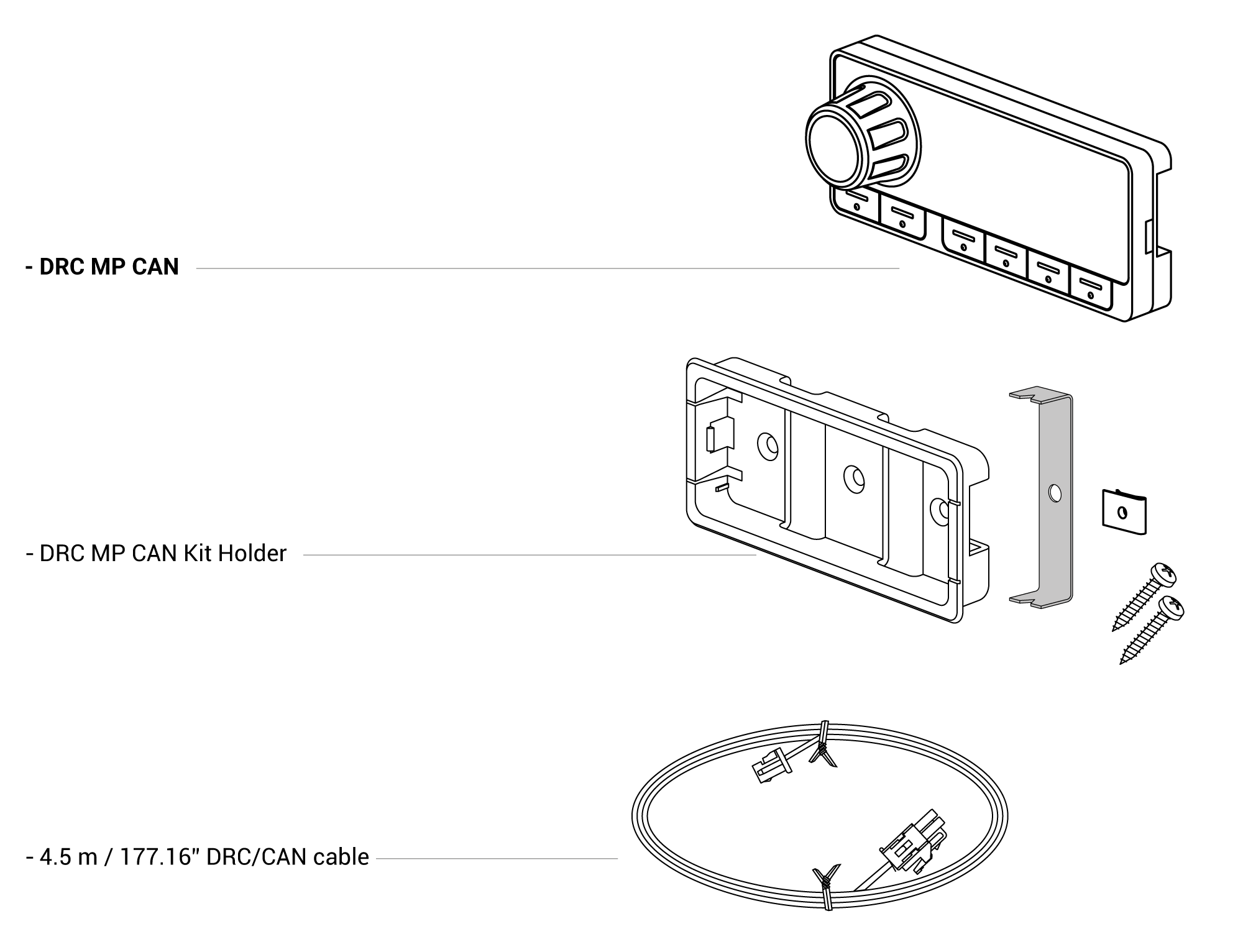

2. CONTENUTO DELL'IMBALLO

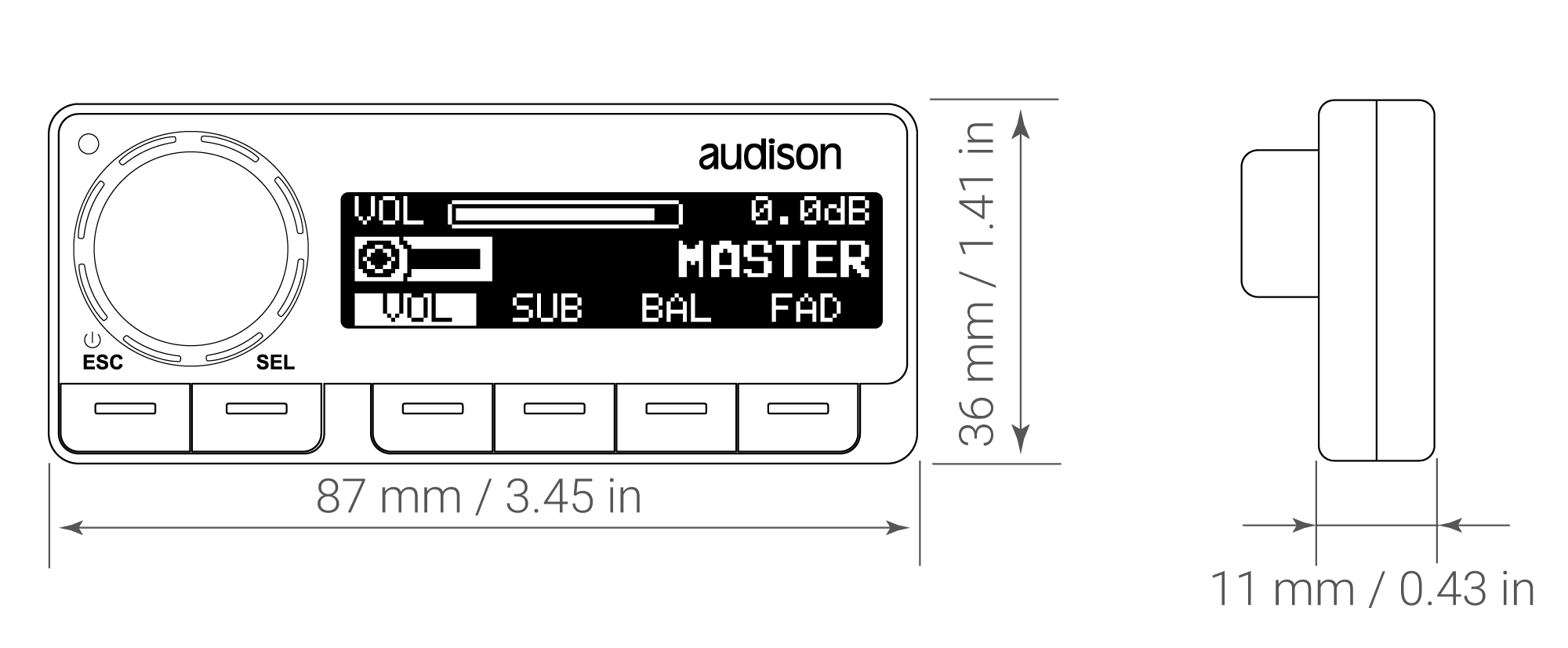

3. DIMENSIONI

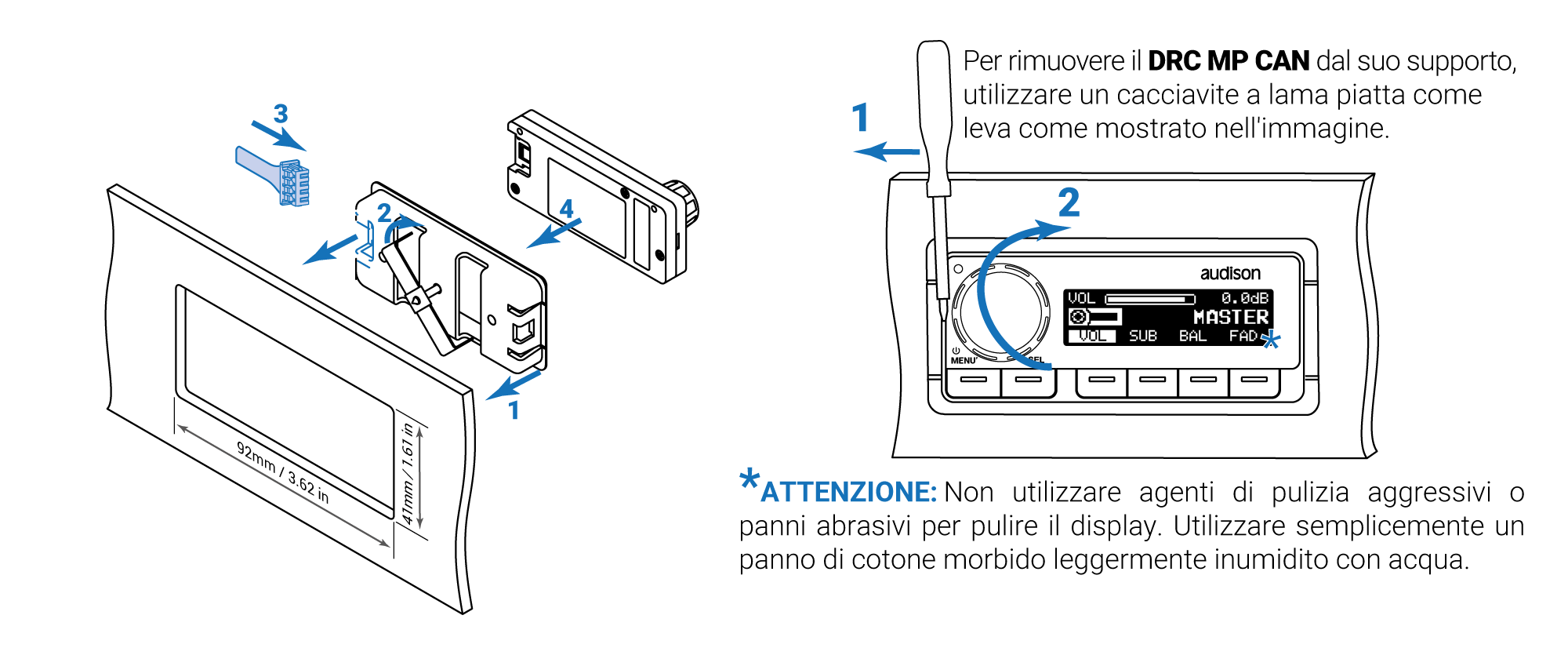

4. INSTALLAZIONE

Prima di procedere all’installazione leggete con attenzione tutte le indicazioni contenute in questo manuale. E’ opportuno prestare attenzione alle indicazioni riportate. La mancata osservanza di tali istruzioni potrebbe causare lesioni involontarie o danni all’apparecchio.

AVVERTENZE GENERALI

1. Verificate che l’impianto elettrico del veicolo abbia una tensione di alimentazione di 12VDC con negativo a massa.

2. Prima dell’installazione nel veicolo spegnete la sorgente e tutti gli apparati elettronici del sistema audio per evitare qualsiasi possibile danno.

3. Non realizzate alcun tipo di installazione all’interno del vano motore ed in posizioni esposte ad acqua, umidità eccessiva, polvere e sporco.

4. Non fate passare mai i cavi all’esterno del veicolo o in prossimità di centraline elettroniche.

5. Installate il DRC MP CAN in zone del veicolo ove la temperatura non scenda sotto gli 0°C (32°F) e non superi i 55°C (131°F).

6. Assicuratevi che il posizionamento prescelto non interferisca con il corretto funzionamento dei dispositivi meccanici o elettrici della vettura. Verificare dopo l’installazione di non oscurare il sensore di luminosità posto sul pannello frontale del DRC MP CAN.

7. Assicuratevi di non cortocircuitare il cavo dell’DRC MP CAN durante l’installazione e il collegamento e di utilizzare solo il cavo fornito nella confezione.

8. Prestate estrema attenzione nel praticare fori o tagli sulla lamiera, verificando che nella zona interessata non vi sia alcun cavo elettrico o elemento strutturale dell’autovettura. Utilizzare se necessario l’apposito supporto di montaggio.

9. Proteggete il cavo conduttore con un anello in gomma se passa in un foro della lamiera o con appositi materiali se scorre vicino a parti che generano calore.

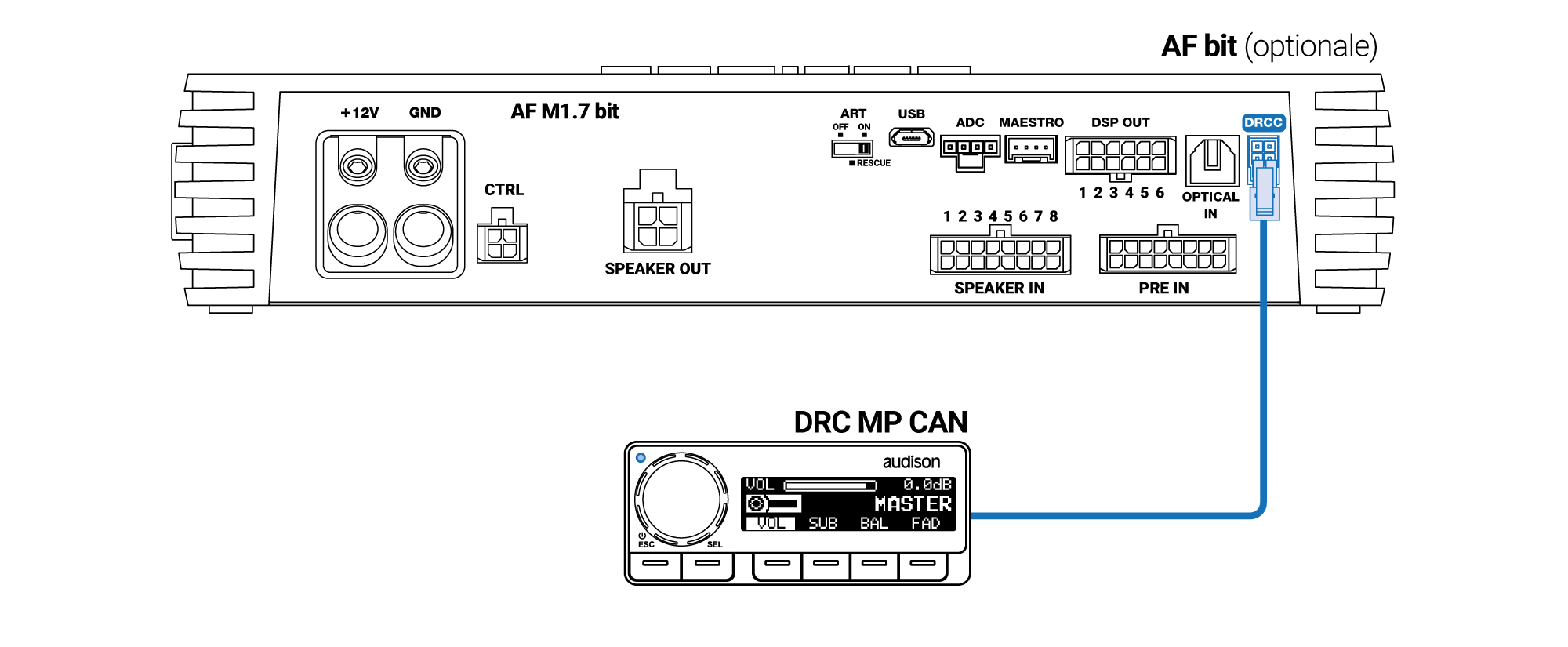

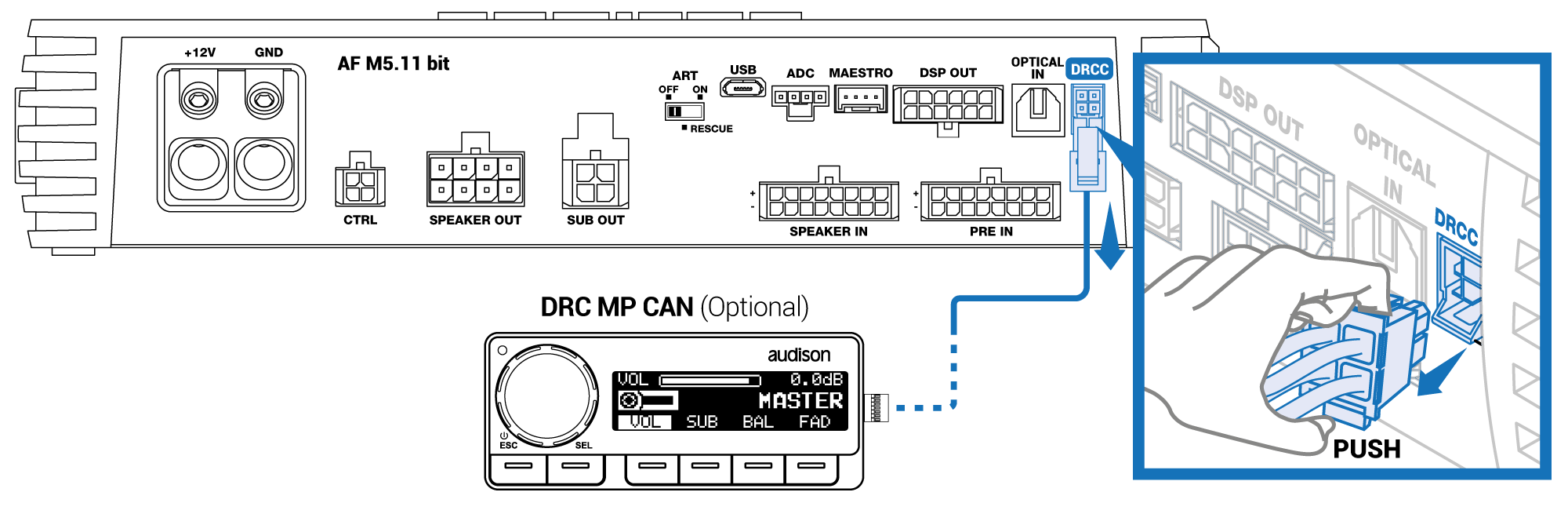

5. COLLEGAMENTO CAVO

6. AGGIORNAMENTO FIRMWARE

Il download della versione più aggiornata del firmware è sempre disponibile sulla pagina web del DRC MP CAN e nella sezione Supporto del sito Audison.

Per aggiornare il firmware del DRC AC è necessario seguire i seguenti passi:

1. Chiudere il software bit Drive
2. Collegare l’AF bit al PC tramite USB
3. Collegare il DRC MP CAN all’AF bit

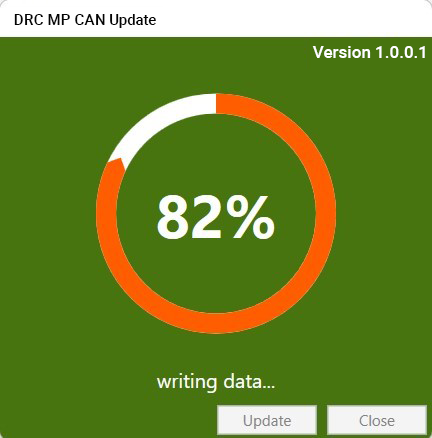

4. Aprire la cartella DRC MP CAN_Update (vx.x.x.x), selezionare con tasto destro il file DRC MP CAN Update.exe e cliccare su “Esegui come amministratore”. Si aprirà la seguente finestra.

5. Cliccare su Refresh se il dispositivo non viene rilevato.
6. Cliccare su Update e attendere il completamento dell’aggiornamento.

IMPORTANTE: fare attenzione a non disconnettere il DRC MP CAN dall’amplificatore e a non disconnettere l’amplificatore dal PC durante il processo di aggiornamento. Ciò potrebbe portare a malfunzionamenti o rottura del prodotto.

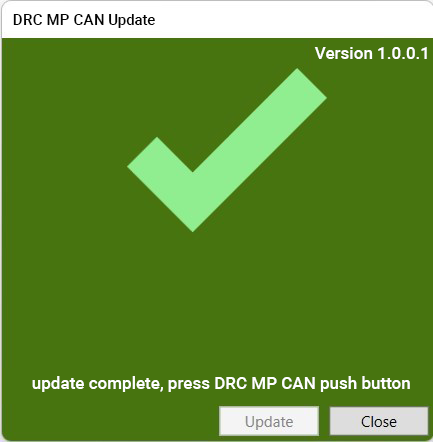

7. Al termine dell’aggiornamento comparirà il seguente messaggio.

8. Mantenere premuto per 2 secondi l'encoder joystick del DRC MP CAN per spegnerlo (l’amplificatore rimarrà acceso in questo caso)
9. Premere il tasto Menù del DRC MP CAN per riaccenderlo. Il dispositivo è ora funzionante e aggiornato.

7. MODALITA' DI RECUPERO

In caso di blocco totale del DRC MP CAN o di problemi nella comunicazione con il processore, è possibile recuperarlo accedendo alla modalità di recupero.

Per eseguire la modalità di recupero seguire le seguenti operazioni:

• Spegnere il processore
• Disconnettere il cavo del DRC MP CAN dal processore

• Riaccendere il processore.
• Premere la manopola del DRC MP CAN, mantenere la pressione e ricollegare il cavo al processore, attendere l’accensione del led centrale di colore bianco, rilasciare la pressione della manopola.

• Ripetere la procedura di aggiornamento del firmware descritta al paragrafo 6. AGGIORNAMENTO FIRMWARE
