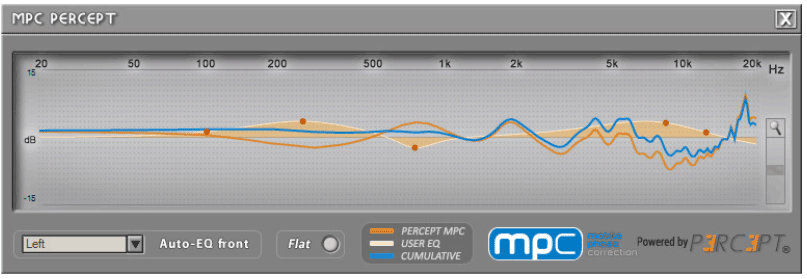

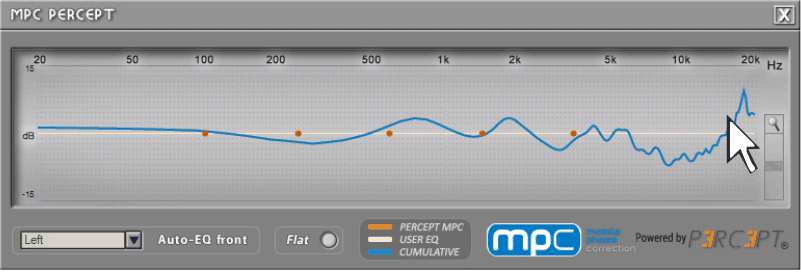

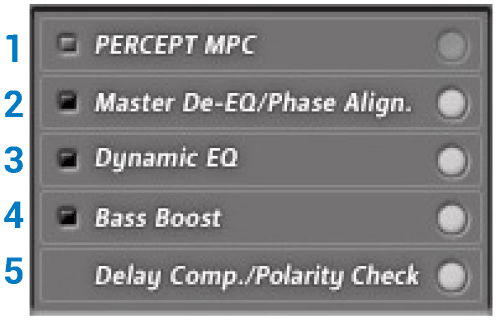

1. MPC Percept:
Questa funzione si Attiva/Disattiva se viene effettuata una taratura tramite il software del bit Tune. Oltre a visualizzare a video l'equalizzazione introdotta è possibile modulare la risposta in frequenza tramite 5 punti d'intervento.

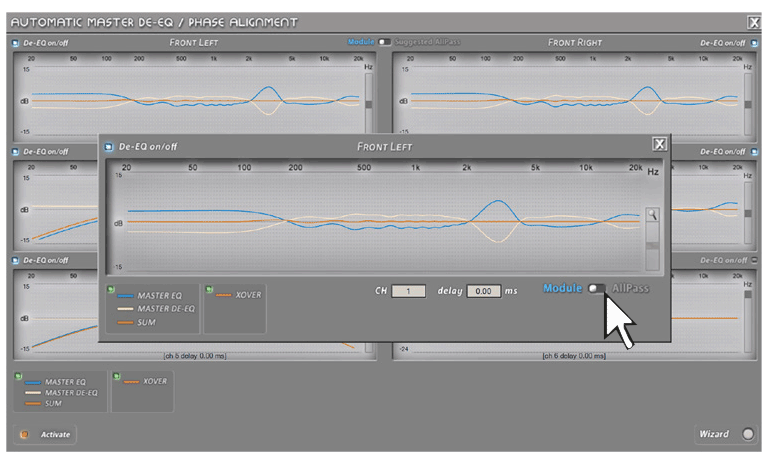

2. Master De-EQ/Phase Align.:
cliccando su questo menu è possibile visualizzare l’andamento in Modulo e in Fase di tutti i fronti della Head Unit (vedi sez 7.2.2.7).
MODULO
- Cliccando sul tasto De-Eq on/off, è possibile attivare o disattivare la de-equalizzazione applicata alla Head Unit connessa al bit One HD Virtuoso.
- Cliccando sul tasto Wizard, è possibile effettuare una nuova sessione di configurazione per impostare i livelli sensibilità della sorgente e verificare se la sorgente è equalizzata o meno (vedi sez 7.2.2.6 ).

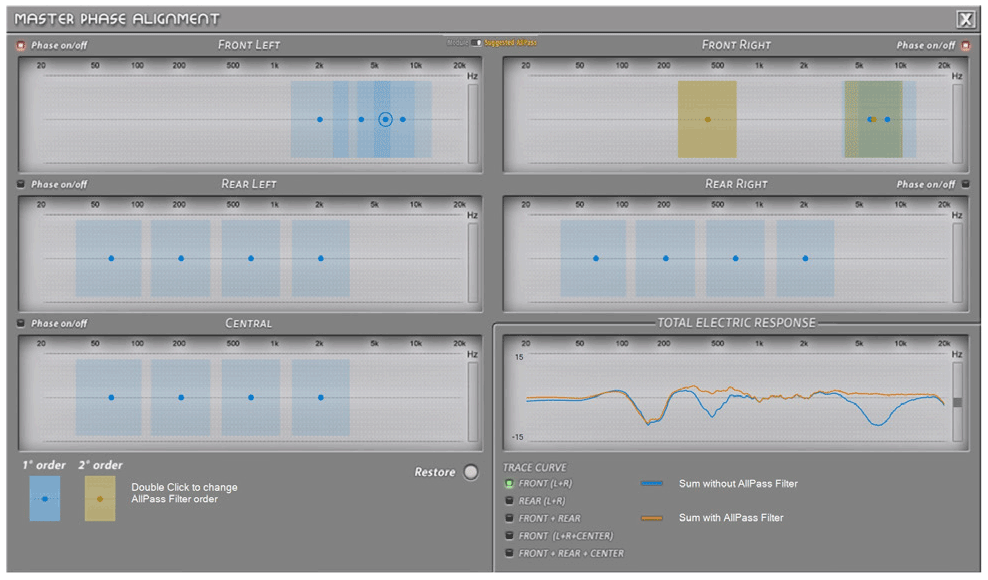

- Cliccando sul tasto “Suggested AP Filter Set”, è possibile attivare o disattivare la correzione della fase applicata alla Head Unit connessa al bit One HD Virtuoso rilevata durante l’analisi effettuata. L’interfaccia grafica mostrerà i fronti relativi alla applicazione dei filtri All Pass (Front L-R, Rear L-R, Center), e un grafico dove visualizzare la risultante elettrica dei fronti scelti dal menù. Se è stata eseguita una analisi della fase durante la procedura Guidata “Configuration Wizard” della fase (vedi sez. 7.2.2.7), verranno mostrati i punti di compensazione consigliati dall’analisi, che potranno essere affinati, con l’ausilio della visualizzazione della risultante elettrica, e ascolti acustici. Se non è stata eseguita la procedura automatica di analisi della fase, i punti di controllo All Pass saranno presenti ma non attivi.

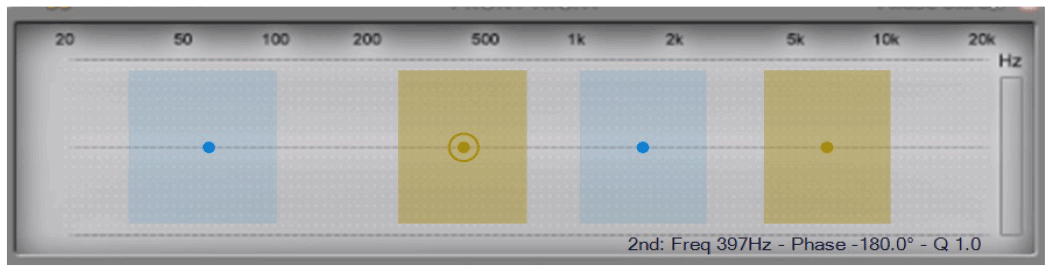

￭ Tipologia Filtro All Pass:
Sono presenti due tipologie di Filtri All Pass di 1° e 2° ordine, la loro selezione avviene cliccando con il puntatore del mouse, mostrando un colore diverso in funzione della tipologia selezionata. I filtri di primo ordine sono di colore celeste, mentre quelli di secondo ordine di colore giallo. La loro attivazione è visualizzata dal passaggio da un punto a una zona di intervento ben evidenziata che avviene impostando la fase diversa da 0°.
￭ Regolazione Filtro All Pass:
Frequenza: Spostando con il puntatore del mouse il punto da regolare (f: 20 Hz ÷ 20KHz).
Phase:
+
e +
varia a Step di 1 grado il controllo della Fase. Per All Pass di primo ordine la regolazione va da 0-180° mentre per All Pass di secondo ordine la regolazione va da 0 -360°.
Q: +
e +
varia a Step di 0.1 il controllo del fattore Q (solo per All Pass di 2° ordine).

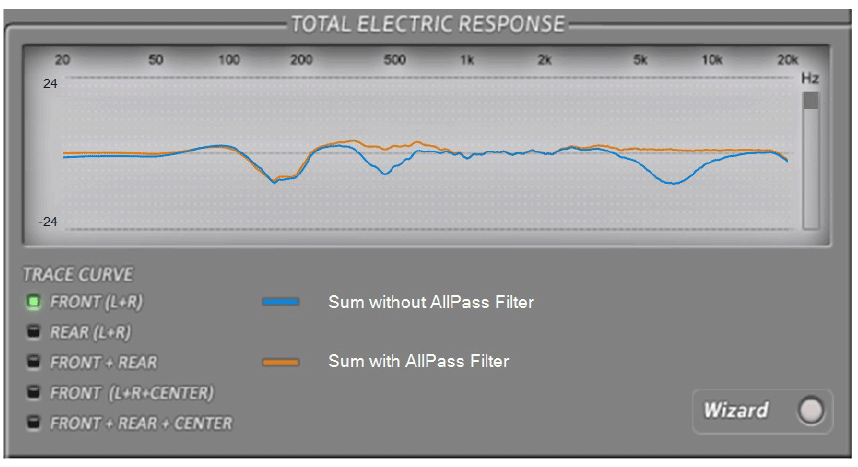

￭ Total Electric Response.
Il grafico riporta la somma elettrica dei canali selezionati nel menù “Trace Curve”. Se si è effettuata una “Phase Analysis” (vedi sez. 7.2.2.6), saranno mostrate due curve. La curva Blu rappresenta l’andamento dei fronti selezionati, dove è possibile visualizzare la presenza di filtri All Pass, data da uno o più buchi nel dominio della frequenza, mentre in arancione la compensazione dei fronti tramite i filtri All Pass. Se non è stata eseguita Una Phase Analysis, verrà mostrata solamente la curva arancione risultante dalle modifiche effettuate dalla regolazione degli All Pass.

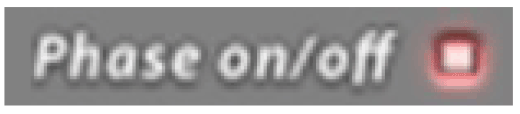

￭ Phase ON/OFF
Cliccando sul tasto Phase on/off, è possibile attivare o disattivare la correzione della fase applicata alla Head Unit connessa al bit One HD Virtuoso. L’attivazione avviene quando il led si colora di rosso.
￭ Ripristino suggerimenti Phase Alignm:
Se è stata eseguita una “AUTOMATIC MASTER DE-EQ / PHASE Analysis” e successivamente editati/editati nuovi valori, sarà possibile ripristinare i valori della compensazione di fase suggeriti dal software (vedi sez 7.2.2.7).
3. Dynamic EQ:
il suono di un impianto audio varia, naturalmente, a seconda del suo volume di riproduzione. A basso volume, i rumori provenienti dall’esterno dell’autovettura e l’acustica particolarmente assorbente dell’abitacolo contribuiscono a limitare (specialmente in bassa frequenza) la prestazione del sistema. In genere durante la taratura si deve considerare che le regolazioni effettuate a basso livello di volume cambieranno inesorabilmente quando il volume verrà aumentato.
La Dynamic Equalization migliora l’ascolto intervenendo in maniera attiva sulla variazione della risposta in frequenza al cambio di volume. Il Wizard proporrà una serie di schermate per impostare l’equalizzazione da introdurre sulla risposta in frequenza generale. Il bit One HD Virtuoso eseguirà automaticamente un’interpolazione dei dati in modo graduale, seguendo il livello del segnale e quindi agendo in base al volume di ascolto dell’impianto. Sono presenti due modalità di funzionamento. Per attivare la funzione cliccare sul pulsante che si trova alla sinistra del menù, fino all’accensione del led arancione. Per disattivarla cliccare nuovamente sul pulsante fino allo spegnimento del led arancione.
￭ Reference. La regolazione dell'equalizzatore dinamico, può avvenire in due modalità:
- DRC VOLUME: l’andamento della curva di equalizzazione dinamica è in funzione del livello del volume master del Virtuoso impostata da DRC.
- Input Signal: l’andamento della curva di equalizzazione dinamica è in funzione del livello di ingresso del Virtuoso. E’ possibile scegliere se applicare tale curva o all’ingresso Master oppure agli ingressi ausiliari (Aux Analogico, Optical 1/2).

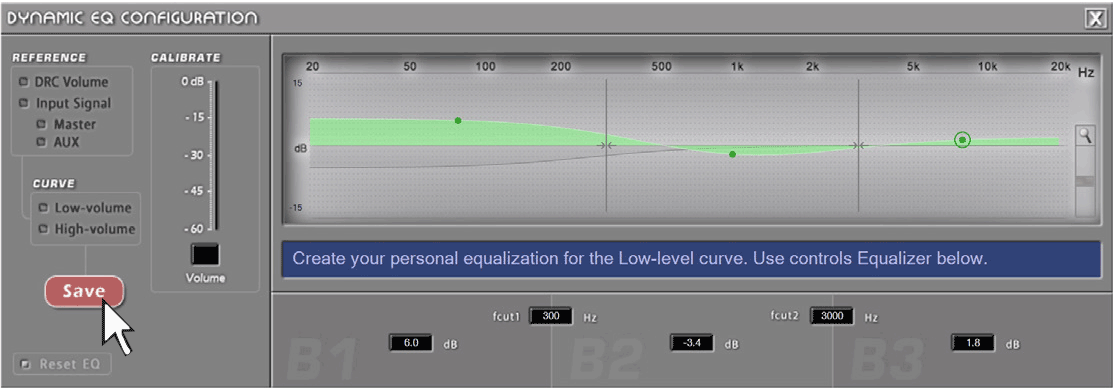

￭ SETUP
Per impostare l’equalizzatore dinamico cliccare sul tasto che si trova alla destra del menù e procedere come di seguito descritto:

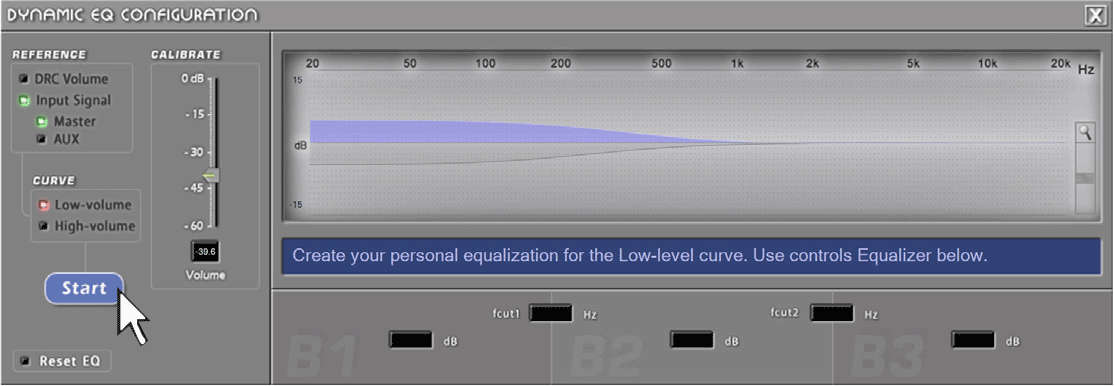

Inserire un CD nella sorgente e fare partire un brano musicale di riferimento. Viene avviata una procedura semiautomatica. Spostare il cursore del volume impostando il livello di riferimento dell’ascolto a basso volume.
Dopo aver regolato il cursore, premere il tasto START.
Spostare il cursore EQ per tarare l’equalizzazione della risposta a basso volume fino ad ottenere il suono desiderato. In questo caso la curva di equalizzazione che sarà inserita è preimpostata. Dopo aver trovato la giusta regolazione premere il tasto SAVE.
A questo punto è stata inserita la curva di riferimento per l’ascolto a basso volume.

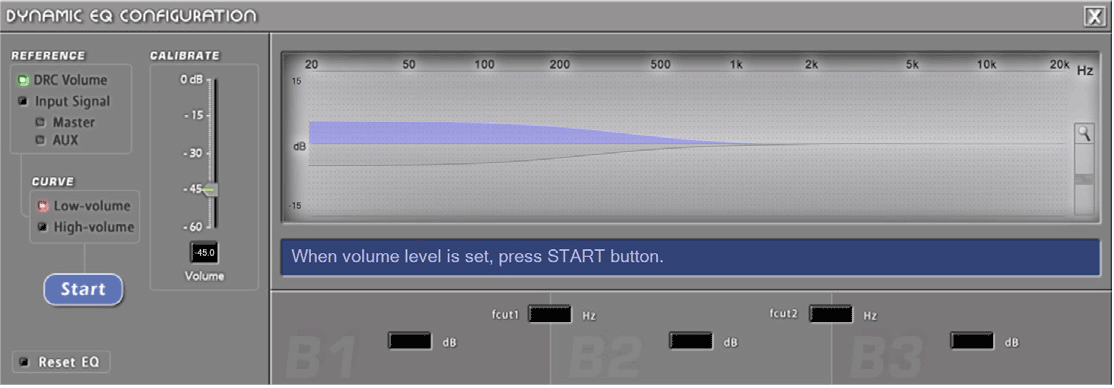

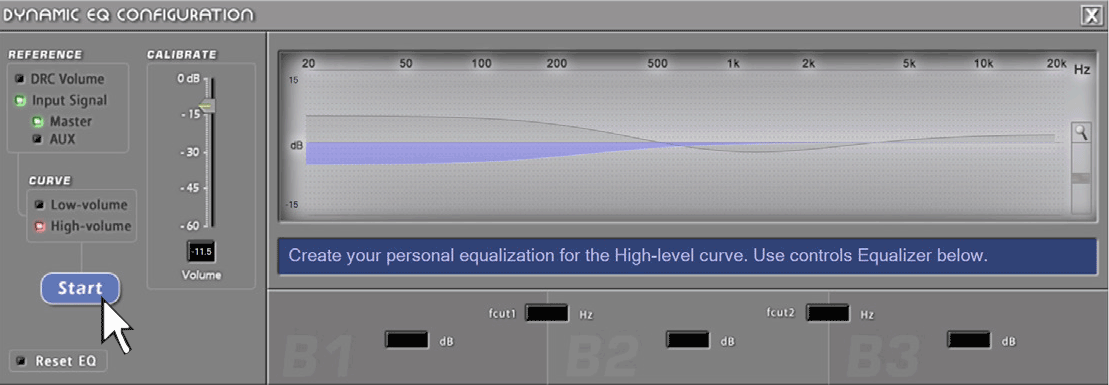

La procedura semiautomatica prosegue chiedendo di impostare il livello di riferimento dell’ascolto ad alto volume. Impostate il cursore del volume regolandolo al livello desiderato.
Dopo aver regolato il cursore, premere il tasto START.

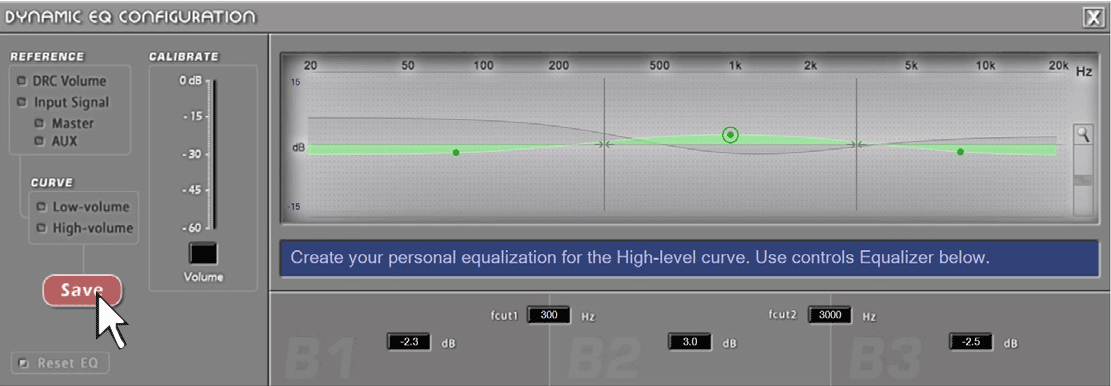

Spostare il cursore EQ per tarare l’equalizzazione della risposta ad alto volume fino ad ottenere il suono desiderato. Dopo aver trovato la giusta regolazione premere il tasto SAVE.
A questo punto è stata inserita la curva di riferimento per l’ascolto ad alto volume.

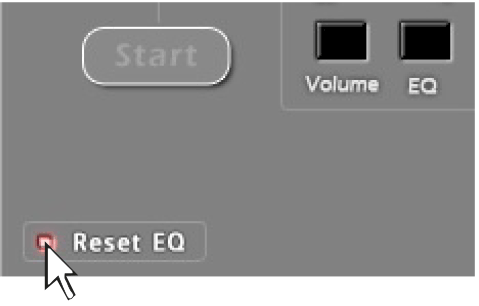

Reset Dynamic EQ
Durante la regolazione è possibile premere il tasto Reset EQ per resettare le modifiche apportate e ripristinare i valori di default.
Per confermare le regolazioni ed abilitare il Dynamic Equalizer durante l’ascolto cliccare sulla X della finestra del PC software.
Successivamente questa funzione oltre a essere attivabile e disattivabile da PC software, può essere attivata/ disattiva da DRC MP.

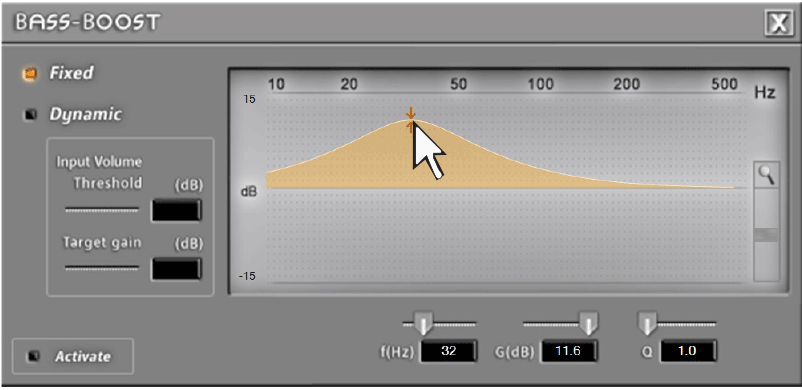

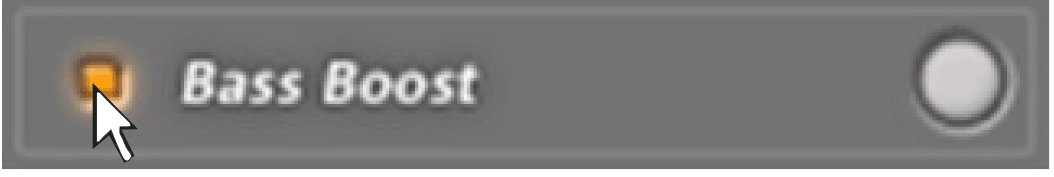

4. Bass Boost:
Questa funzione, se attivata, ha lo scopo di intervenire sull’equalizzazione del canale sub e dei woofer, applicando un’equalizzazione sulle basse frequenze. E’ possibile utilizzare questa funzionalità in due modi operativi: Fixed e Dynamic. Nella modalità Fixed l’applicazione dell'equalizzazione è statica, mentre nella modalità dynamica applicazione della curva prevede l'applicazione della curva in funzione del livello del segnale di ingresso.
￭ Modalità Fixed

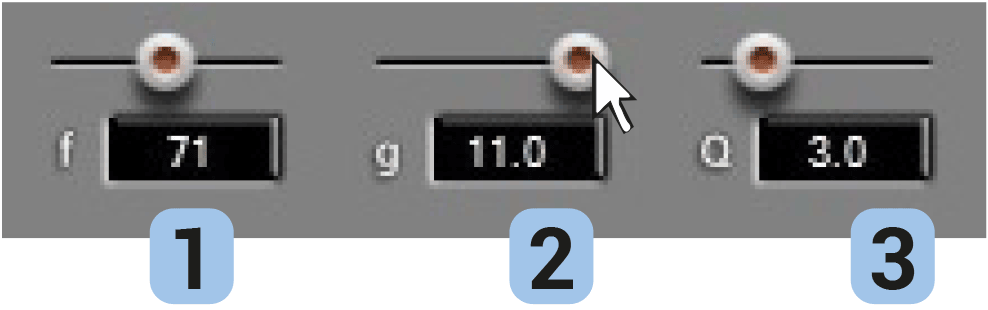

Cliccando su Fixed è possibile scegliere il polo di equalizzazione parametrico su cui intervenire e variare il fattore “Q” agendo tramite la rotella del mouse, se dotato di tale funzionalità. Per poter agire sull'equalizzatore parametrico è possibile anche usare la finestra di setup (riportata a fianco), dove poter intervenire in maniera più dettagliata sui seguenti parametri:
1. frequenza d’intervento.
2. guadagno del polo parametrico.
3. fattore di merito Q.
Per attivare la funzione cliccare sul pulsante che si trova alla sinistra del menù, fino all’accensione del led arancione.
Per disattivarla cliccare nuovamente sul pulsante fino allo spegnimento del led arancione. La funzione è attivabile e disattivabile anche da DRC MP.

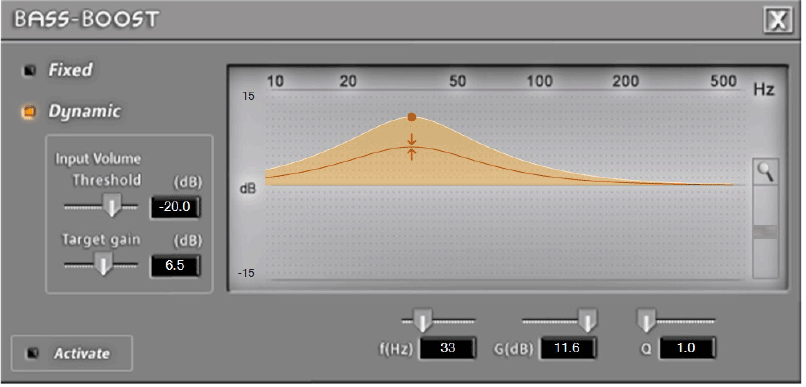

￭ Modalità Dynamic
Cliccando su Dynamic è possibile scegliere il polo di equalizzazione parametrico su cui intervenire e variare il fattore “Q” agendo tramite la rotella del mouse se dotato di tale funzionalità. Per poter agire sull'equalizzatore parametrico è possibile anche usare la finestra di setup (riportata a fianco), dove poter intervenire in maniera più dettagliata sui seguenti parametri:
1. frequenza d’intervento.
2. guadagno del polo parametrico.
3. fattore di merito Q.

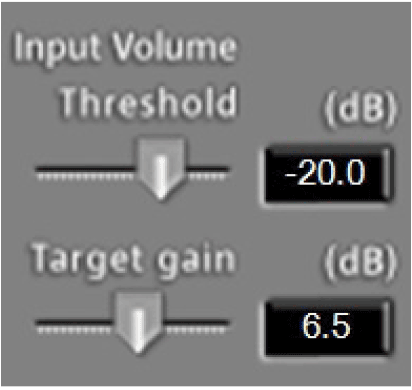

Treshold: soglia di intervento minima del livello di applicazione di boost massimo.
Target Gain: soglia minima di intervento del boost.
Per attivare la funzione cliccare sul pulsante che si trova alla sinistra del menù, fino all’accensione del led arancione.
Per disattivarla cliccare nuovamente sul pulsante fino allo spegnimento del led arancione. La funzione è attivabile e disattivabile anche da DRC MP.

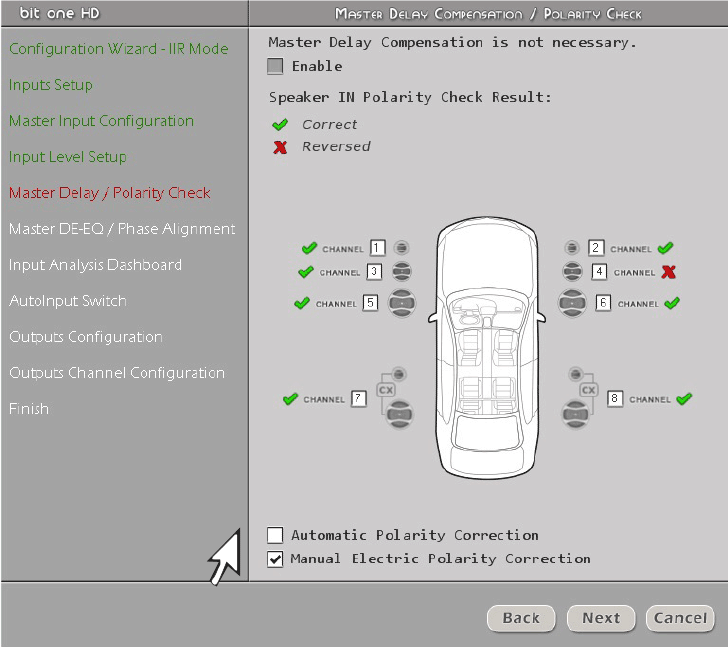

5. Delay Comp./Polarity Check:
questa funzione mostra il risultato dell’analisi eseguita durante la “I/O CONFIGURATION WIZARD” inerente la presenza di ritardi temporali, l’eventuale compensazione e il risultato della corretta connessione elettrica dei cablaggi del bit One HD Virtuoso.
