Selezionare la spunta “Input EQ” verrà visualizzata la curva d’equalizzazione dell’ingresso attivo nel bit One HD Virtuoso.
Cliccando sull'icona di attivazione del POP UP
, è possibile portare a tutto schermo la visualizzazione dei principali comandi dell’equalizzatore. Se non si utilizza la modalità POP UP sarà sempre possibile effettuare il tuning del sistema ma riducendo l’uso delle funzioni dell’equalizzatore.
◼︎IMPOSTAZIONE INGRESSO MASTER
E’ possibile intervenire sull’equalizzatore dell’ingresso Master, agendo su tutti i fronti contemporaneamente, oppure attivando l’opzione Acoustic Front, su ogni singolo fronte di ingresso. Inoltre è possibile compensare eventuali rotazioni di fase dei fronti di ingresso attivando il menu All Pass Filter, utilizzando 4 punti di intervento costituiti da All Pass di secondo ordine.
◼︎Regolazione EQ Parametrico
A. MODULO: selezionare MASTER nell’interfaccia grafica e di seguito MODULE per variare i parametri dell’equalizzatore, al fine di impostare una curva di equalizzazione tramite 10 Poli di cui 9 FIR (poli blu) e 1 IIR (polo verde). Intervenendo sulla finestra di setup è possibile regolare tramite i cursori la Frequenza (f: 20 Hz ÷20KHz step min 1HZ), Gain (g: -15 dB ÷ +12dB step min 0.1 dB) e il fattore di merito Q (Q: 0.1÷ 16 step min 0.1).

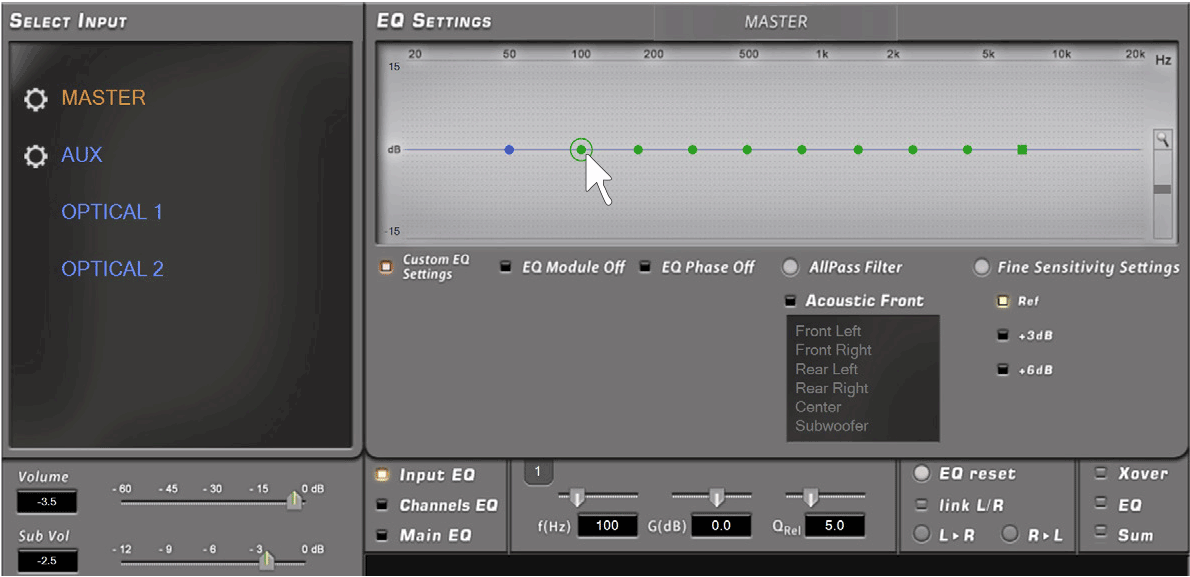

Esempio regolazione polo IIR
La curva può essere editata a mano libera tramite il puntatore del mouse, per poter variare i fattori “F” “G” e “Q”, basterà agire sulla rotella del mouse dotato di tale funzionalità. Una regolazione più fine di questi parametri può essere effettuata anche utilizzando solo la tastiera del proprio PC.
Esempio regolazione polo FIR
- Tasti e
: permettono di selezionare il polo da regolare nel grafico. L’avvenuta selezione del
polo è visualizzata da un cerchio attorno a esso.

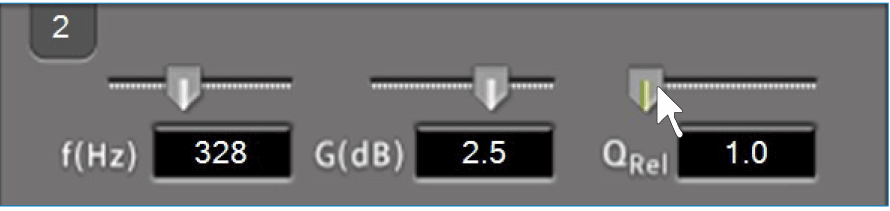

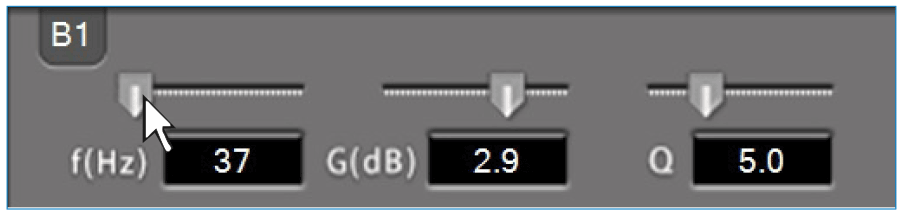

- Tasto : permette di selezionare il punto di controllo del polo “F”,”G” e “Q”. L’avvenuta selezione del punto di controllo è visibile tramite il colore verde dello slider di controllo.
- Tasti +
e
+
.
◼︎Regolazione EQ Grafico
A. MODULO: selezionare MASTER nell’interfaccia grafica e di seguito MODULE per variare i parametri dell’equalizzatore, al fine di impostare una curva tramite un equalizzatore grafico a 31 bande. Intervenendo sulla finestra di setup è possibile selezionare la frequenza a terzi di ottava, Gain (g: -15 dB ÷ +12dB step min 0.1 dB) con un fattore di merito Q fisso (4.3).
Esempio regolazione polo IIR
- Tasti e
: permettono di selezionare il polo da regolare nel grafico. L’avvenuta selezione del
polo è visualizzata da un cerchio attorno a esso.

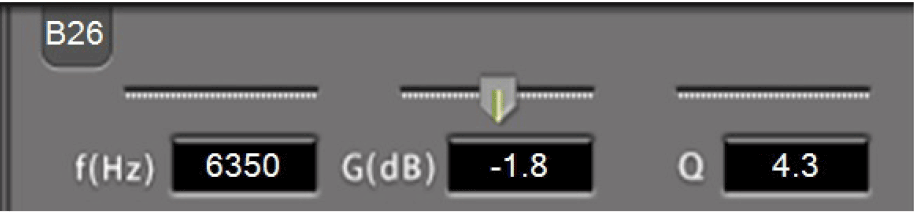

- Tasto : permette di selezionare il punto di controllo del polo “F”,”G” e “Q”. L’avvenuta selezione del punto di controllo è visibile tramite il colore verde dello slider di controllo.
- Tasti +
e
+
.
Attivazione:

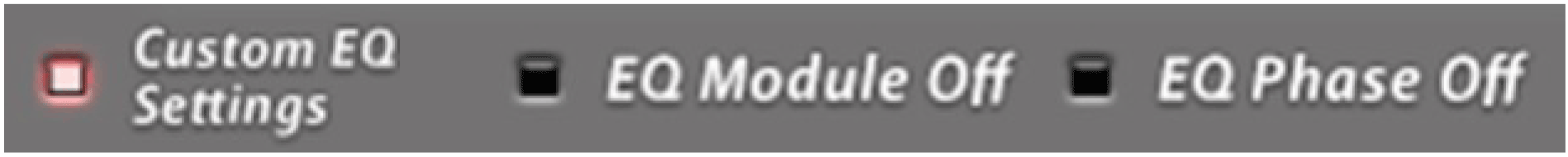

- Custom EQ Settings: Cliccando sulla spunta (accesa) è possibile abilitare le modifiche apportate all’equalizzatore e ai filtri All Pass d’ingresso.
- EQ Module Off: Cliccando sulla spunta (accesa) è possibile disabilitare le modifiche apportate all’equalizzatore d’ingresso. Questa funzione si rivela necessaria durante la fase di taratura per apprezzare e valutare le impostazioni inserite.
- EQ Phase Off: Cliccando sulla spunta (accesa) è possibile disabilitare le modifiche apportate ai filtri All Pass d’ingresso (All Pass Filter vedi punto B). Questa funzione si rivela necessaria durante la fase di taratura per apprezzare e valutare le impostazioni inserite.

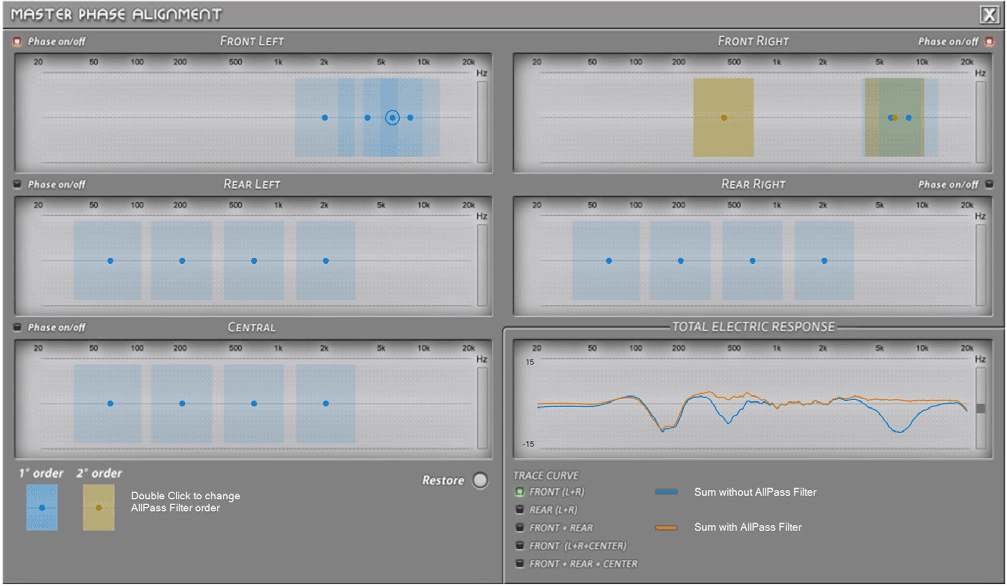

B. ALL PASS: Nell’interfaccia grafica verranno visualizzati i fronti relativi all’applicazione dei filtri All Pass (Front L-R, Rear L-R, Center), e un grafico dove visualizzare la risultante elettrica dei fronti scelti dal menù. Se è stata eseguita una analisi della fase durante la procedura guidata “Configuration Wizard” della fase (vedi sez. 7.2.2.6), verranno mostrati i punti di compensazione consigliati dall’analisi, che potranno essere affinati, con l’ausilio della visualizzazione della risultante elettrica, e ascolti acustici. Se non è stata eseguita la procedura automatica di analisi della fase, i punti di controllo All Pass saranno presenti ma non sarà consigliata alcuna posizione per la compensazione.
￭ Tipologia Filtro All Pass:

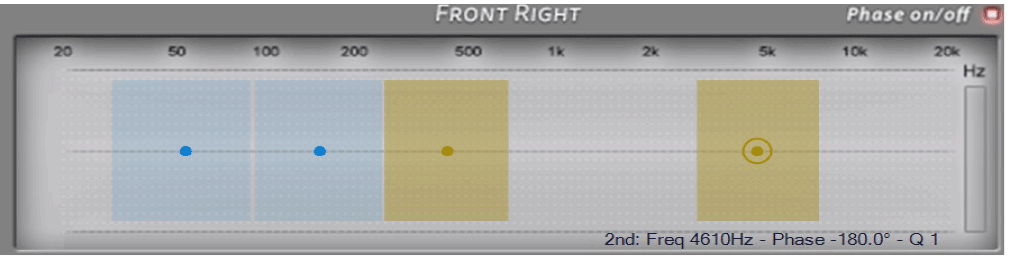

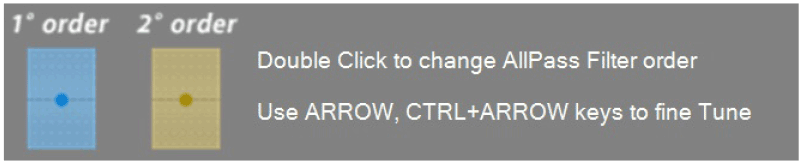

Sono presenti due tipologie di Filtri All Pass di 1° e 2° ordine, la loro selezione avviene cliccando con il puntatore del mouse, mostrando un colore diverso in funzione della tipologia selezionata. I filtri di primo ordine sono di colore celeste, mentre quelli di secondo ordine di colore giallo. La loro attivazione è visualizzata dal passaggio da un punto a una zona di intervento ben evidenziata che avviene impostando la fase diversa da 0°.
￭ Regolazione Filtro All Pass:
Frequenza: Spostando con il puntatore del mouse il punto da regolare (f: 20 Hz ÷20KHz).
Phase: +
e
+
varia a Step di 1 grado il controllo della Fase. Per All Pass di primo ordine la regolazione va da 0-180° mentre per All Pass di secondo ordine la regolazione va da 0 -360°.
Q: +
e
+
varia a Step di 0.1 il controllo del fattore Q (solo per All Pass di 2° ordine).
￭ Total Electric Response.

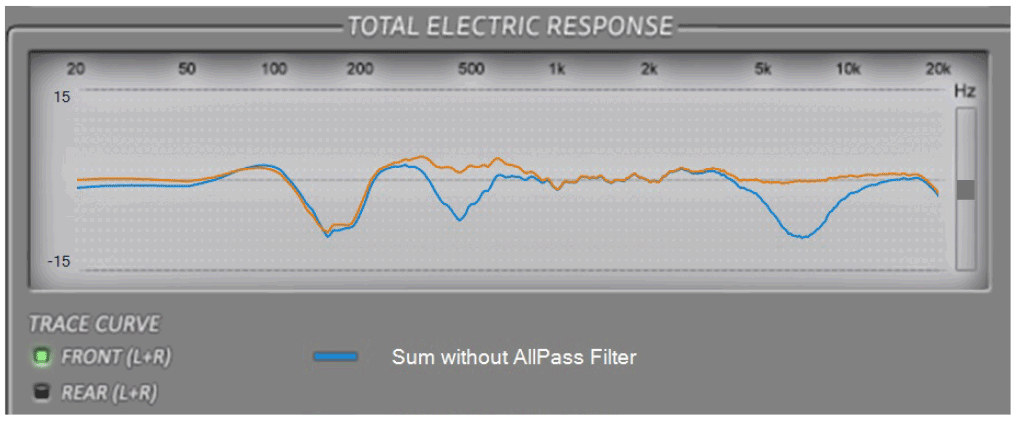

Il grafico riporta la somma elettrica dei canali selezionati nel menù “Trace Curve”. Se si è effettuata una “Phase Analysis” (vedi sez. 7.2.2.7), saranno mostrate due curve. La curva Blu rappresenta l’andamento dei fronti selezionati, dove è possibile visualizzare la presenza di filtri All Pass, data da uno o più buchi nel dominio della frequenza, mentre in arancione la compensazione dei fronti tramite i filtri All Pass. Se non è stata eseguita Una Phase Analysis, verrà mostrata solamente la curva arancione risultante dalle modifiche effettuate dalla regolazione degli All Pass.
￭ Phase ON/OFF / Activate

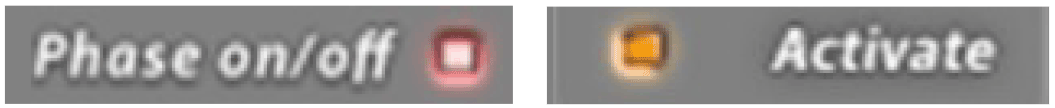

Cliccando sul tasto Phase on/off, è possibile attivare o disattivare la correzione della fase applicata alla Head Unit connessa al bit One HD Virtuoso. L’attivazione avviene quando il led si colora di rosso.
￭ Restore Phase Alignm:

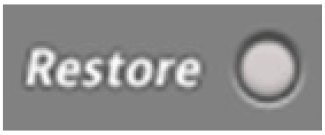

Se è stata eseguita una “AUTOMATIC MASTER DE-EQ / PHASE Analysis” e successivamente editati nuovi valori, sarà possibile ripristinare i valori della compensazione di fase suggeriti dal software (vedi sez 7.2.2.6).

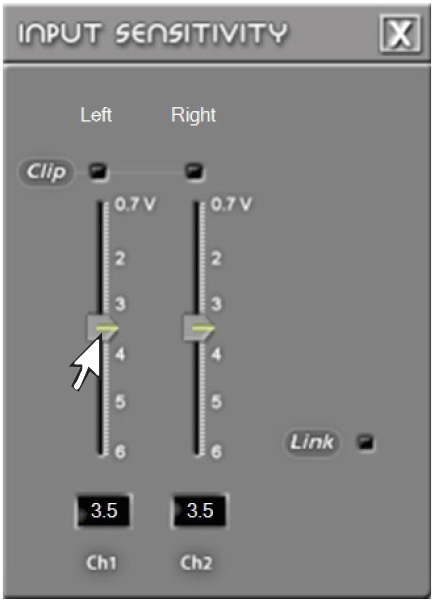

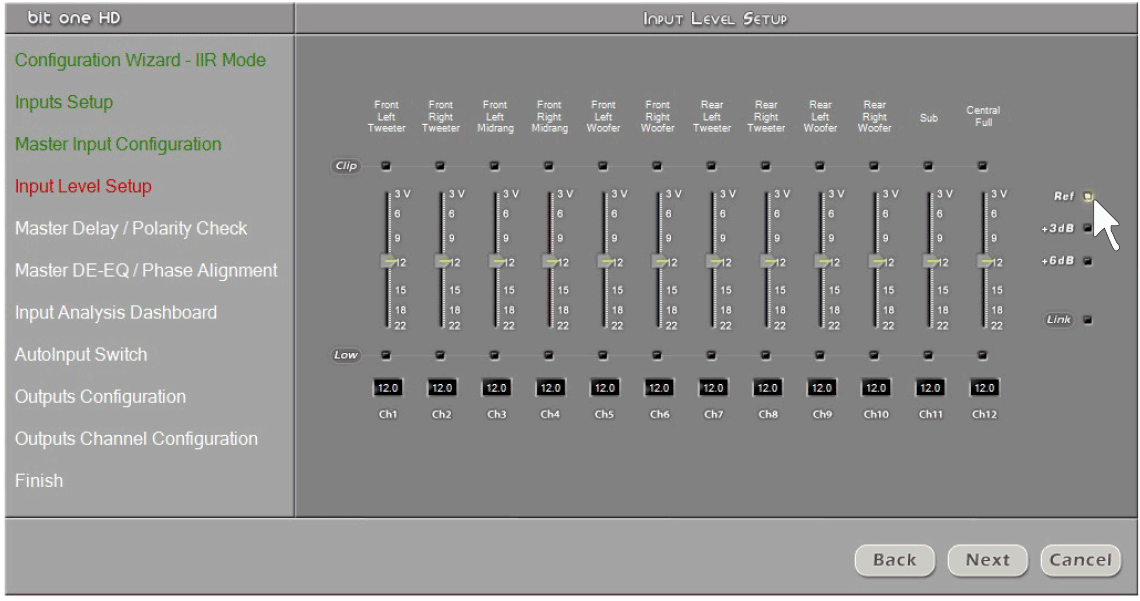

C. LIVELLI: durante la fase di tuning degli ingressi è possibile effettuare un ulteriore affinamento dei livelli di ingresso. Questo può avvenire selezionando la voce Fine Settings, che permetterà di agire sugli slider della sensibilità di ingresso di ogni canale Master (precedentemente impostati in automatico), oppure tramite i pulsanti attivi:
+6dB: aumentando la sensibilità di tutti i canali di 6dB, rispetto la taratura automatica.
+3dB: aumentando la sensibilità di tutti i canali di 3dB, rispetto la taratura automatica.
Nota: Se si è scelto di utilizzare la funzione RVA, è sconsigliabile utilizzare gli incrementi di guadagno +3dB/+6dB, che potrebbero causare distorsioni in fase di commutazione e regolazione del volume della sorgente ausiliaria (AUX/Optical).
Ref: impostando la sensibilità di tutti i canali di al livello calcolato nella taratura automatica.
◼︎ IMPOSTAZIONE INGRESSO AUX

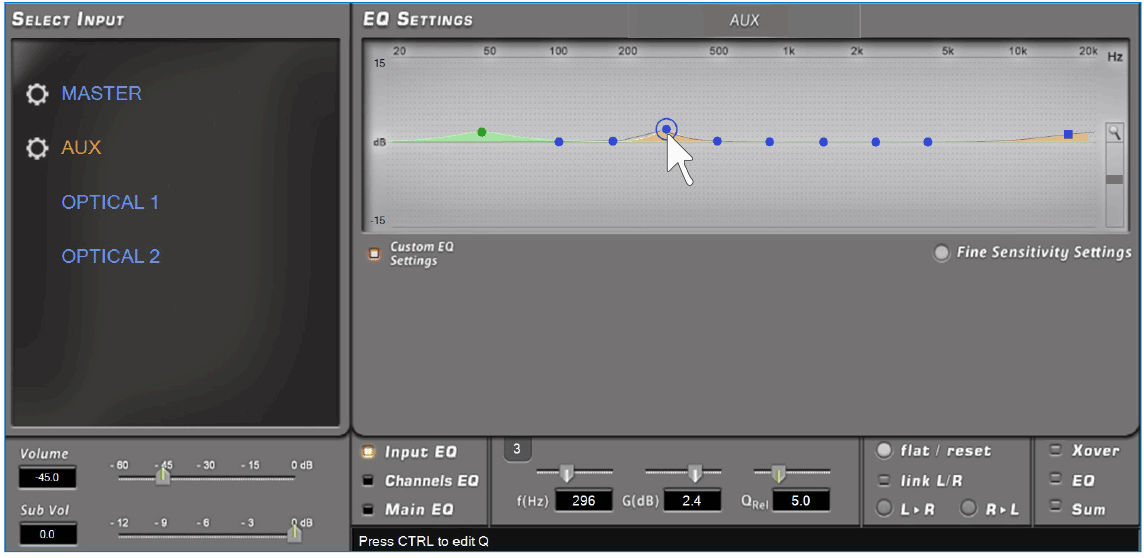

A. Selezionare AUX nell’interfaccia grafica per variare i parametri dell’equalizzatore, al fine di impostare una curva di equalizzazione tramite 10 Poli di cui 9 FiR (polo blu) e 1 IIR (polo verde). Intervenendo sulla finestra di setup è possibile regolare tramite i cursori la Frequenza (f: 20 Hz ÷20KHz step min 1HZ), Gain (g: -15 dB ÷ +15dB step min 0.1 dB) e il fattore di merito Q (Q: 0.1÷ 16 step min 0.1).
La curva può essere editata a mano libera tramite il puntatore del mouse, per poter variare i fattori “F” “G” e “Q”, basterà agire sulla rotella del mouse dotato di tale funzionalità. Una regolazione più fine di questi parametri può essere effettuata anche utilizzando solo la tastiera del proprio PC.
Esempio regolazione polo IIR
Esempio regolazione polo FIR
- Tasti e
: permettono di selezionare il polo da regolare nel grafico. L’avvenuta selezione del polo è visualizzata da un cerchio attorno a esso.
- Tasto : permette di selezionare il punto di controllo del polo “F”,”G” e “Q”. L’avvenuta selezione del punto di controllo è visibile tramite il colore verde dello slider di controllo.
- Tasti +
e
+
.
B. Livelli: durante la fase di tuning degli ingressi è possibile effettuare un ulteriore affinamento dei livelli di ingresso.
Questo puo avvenire selezionando la voce Fine Settings, che permetterà di agire sugli slider della sensibilità di ingresso di ogni canale Master (precedentemente impostati in automatico), oppure tramite i pulsanti attivi.
◼︎ IMPOSTAZIONE INGRESSO OPTICAL1 / OPTICAL 2
A. Selezionare Optical1 / Optical 2 nell’interfaccia grafica per variare i parametri dell’equalizzatore, al fine di impostare una curva di equalizzazione tramite 10 Poli di cui 9 FiR (polo blu) e 1 IIR (polo verde). Intervenendo sulla finestra di setup è possibile regolare tramite i cursori la Frequenza: (f: 20 Hz ÷20KHz step min 1HZ), Gain (g: -15 dB ÷ +15dB step min 0.1 dB) e il fattore di merito Q (Q: 0.1÷ 16 step min 0.1).
La curva può essere editata a mano libera tramite il puntatore del mouse, per poter variare i fattori “F” “G” e “Q”, basterà agire sulla rotella del mouse dotato di tale funzionalità. Una regolazione più fine di questi parametri può essere effettuata anche utilizzando solo la tastiera del proprio PC.

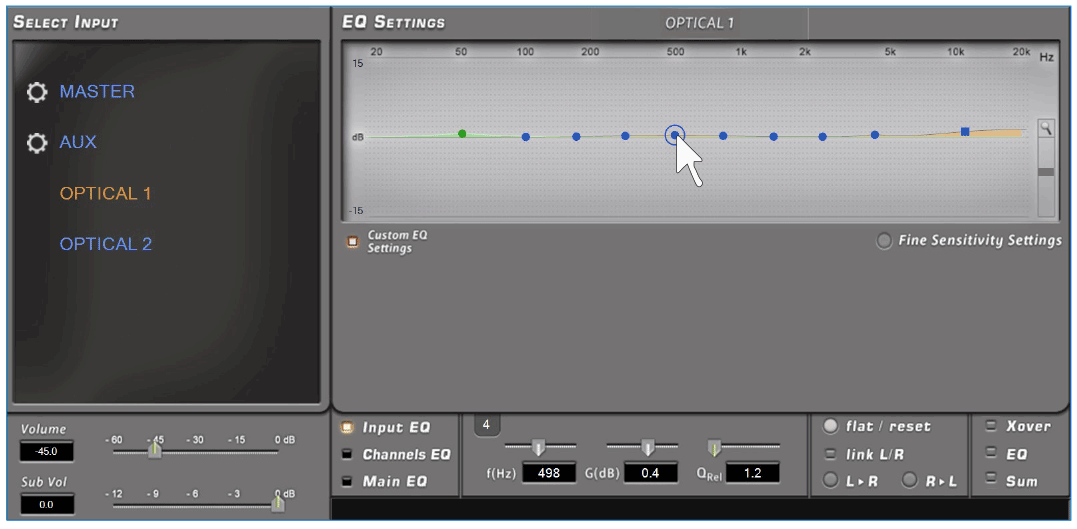

Esempio regolazione polo IIR
Esempio regolazione polo FIR
- Tasti e
: permettono di selezionare il polo da regolare nel grafico. L’avvenuta selezione del polo è visualizzata da un cerchio attorno a esso.
- Tasto : permette di selezionare il punto di controllo del polo “F”,”G” e “Q”. L’avvenuta selezione del punto di controllo è visibile tramite il colore verde dello slider di controllo.
- Tasti +
e
+
.
