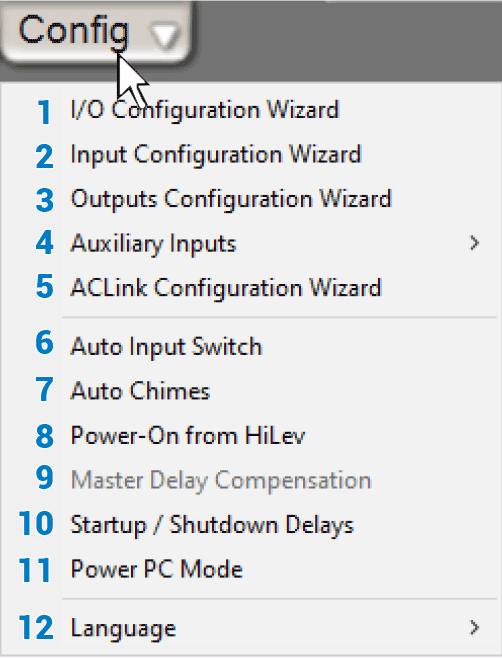

Cliccando sul relativo pulsante si apre un menù a tendina con le voci mostrate in figura:
1. I/O Configuration Wizard:
questa funzione permette di effettuare una nuova autotaratura, portando il bit One HD Virtuoso alle condizioni necessarie per poter effettuare questa operazione (vedi sez. 7.2).
2. Input Configuration Wizard:
questa funzione permette di effettuare una nuova taratura dei soli ingressi del bit One HD Virtuoso, senza modificare la configurazione delle uscite (vedi sez. 7.2).
3. Output Configuration Wizard.
Questa funzione permette di effettuare una nuova configurazione delle uscite del bit One HD Virtuoso, senza modificare la configurazione degli ingressi eseguita precedentemente (vedi sez. 7.2.2.9).
4. AC Link Configuration Wizard:
questa funzione permette di attivare o disattivare le uscite AC LINK, a setup completato interagendo sulla “Outputs Channel Configuration”. Di seguito come procedere ricordandosi prima di settare il volume del processore a -60dB:
1. Disabilitazione uscite AC LINK.
- Deselezionare le uscite AC LINK nella Channel Map, che non si desidera utilizzare e di seguito premere OK.
- Finalizzare il Prodotto tramite la funzione “Finalize to bit One HD Virtuoso”.
2. Abilitazione uscite AC LINK.
- Selezionare le uscite AC LINK nella Channel Map, che si desidera utilizzare e di seguito premere OK.
- Finalizzare il Prodotto tramite la funzione “Finalize to bit One HD Virtuoso”.
- Chiudere il PC software , spegnere e riavviare il sistema audio.
- Configurare i propri amplificatori muniti di interfaccia AC LINK, in Funzione dei canali digitali assegnati. Per completare il setup degli amplificatori muniti di ingresso AC LINK. E' indispensabile che il DRC MP sia connesso Al bit One HD Virtuoso.
- Aprire il PC Software e procedere con il Setup del sistema audio.

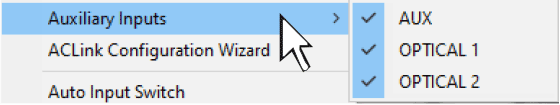

5. Auxiliary Inputs:
questa funzione permette di attivare o disattivare sorgenti ausiliarie selezionate o omesse durante la fase di taratura (vedi sez. 7.2.1), senza dover ripetere l’operazione di calibratura.

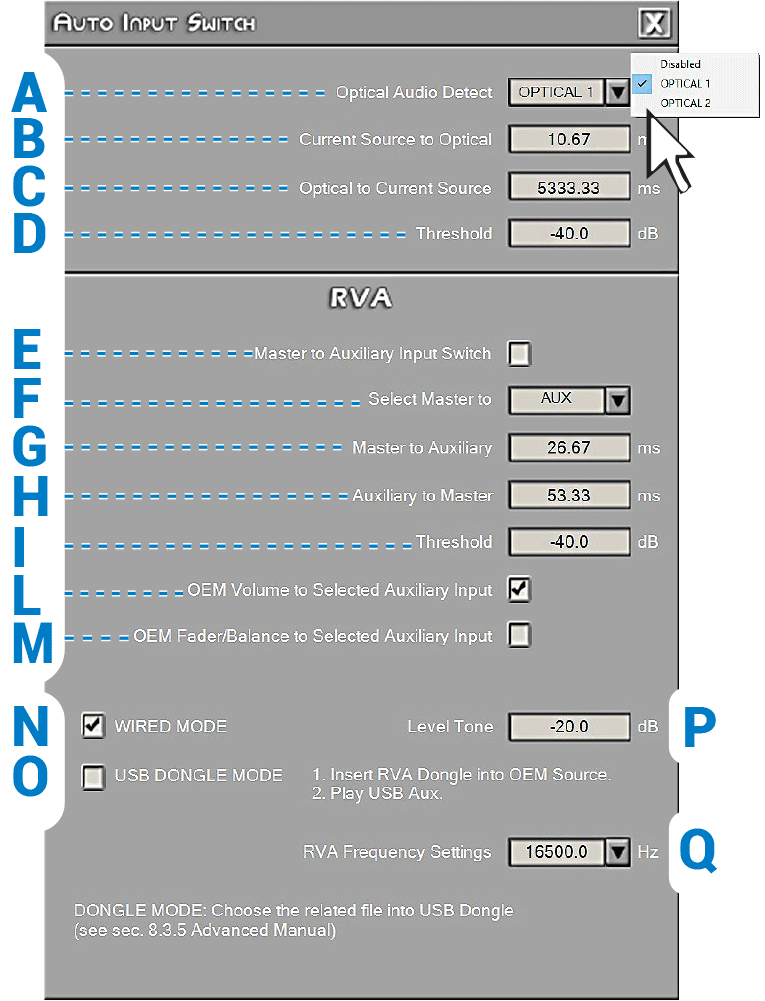

6. Auto Input Switch
◼︎ OPTICAL AUDIO SWITCH. Attivando questa funzione è possibile selezionare automaticamente uno dei due ingressi ottici disponibili nel Virtuoso, in presenza di segnale audio.
A. Optical Audio Detect.: tramite questa funzione è possibile attivare in maniera automatica l’ingresso Optical 1 o Optical 2 se presente segnale audio. Nel caso in cui l’ingresso Optical 1 venisse utilizzato come “Master Input Optical”, questo non sarà disponibile per questa funzione.
B. Current Source to Optical: Current Source to Optical: imposta il tempo di attivazione dell’ingresso Optical selezionato nel punto precedente. Di default il tempo di commutazione è impostato a 42.67 ms ma è possibile impostarlo fino a 5440 ms (5.4 secondi). Se si hanno commutazioni spurie verso l’ingresso Optical 1, il tempo di commutazione può essere aumentato per eliminarle. Se la commutazione verso Optical 1 è troppo lenta, il tempo di commutazione può essere diminuito per velocizzarlo.
C. Optical 1 to Current Source: imposta il tempo di disattivazione dell’ingresso Optical selezionato, attivato automaticamente (vedi punto A). Di default il tempo di commutazione è impostato a 106 ms ma è possibile impostarlo a un massimo di 27200 ms (27 sec). Agendo su questo parametro si può velocizzare o rallentare la commutazione verso l‘ingresso precedentemente disabilitato.
D. Threshold: imposta il livello minimo di soglia del segnale dell‘ingresso Optical per la sua abilitazione. E’ possibile scegliere tra livelli di intervento da 0 dB a -96 dB.
￭ RVA: attivando questa funzione è possibile selezionare un ingresso ausiliario delbit One HD Virtuoso: Optical 1, Optical 2, AUX e controllare il volume dalla sorgente una sorgente del proprio sistema audio, che dispone di un ingresso AUX. Per utilizzare questa funzione è necessario eseguire la calibrazione, nella Fase di I/O Configuration Wizard (vedi sez 8.3.1) e collegare l’ingresso RVA del bitOne HD, come mostrato nelle sezioni 5.4.3 e 5.6.1.
UTILIZZO INGRESSO AUX ANALOGICO HEAD UNIT
La commutazione tra ingresso Master e ingresso ausiliario del bit One HD (Aux, Optical 1/2) avverrà selezionando dalla sorgente principale (Head Unit) l’ingresso Aux analogico, è il volume sarà regolato da quest’ultima.
UTILIZZO INGRESSO AUX USB HEAD UNIT
Nel caso la HEAD UNIT della vettura non disponga di ingresso analogico AUX collegare la USB RVA(FORNITA NELLA CONFEZIONE) come riportato nella sezione 5.4.3 e 5.6.1, al lettore multimediale della propria sorgente audio. Il dispositivo USB RVA fornito, contiene il file formato 16.5KHz. mp3 (Default). All’interno del dispositivo USB RVA, sono anche presenti altri toni con altre frequenze e diversi livelli in formato.zip che successivamente in fase di setup potranno essere utilizzati in funzione delle proprie esigenze. Se non si dispone d un lettore USB, è possibile copiare il tono necessario per la commutazione automatica, all’interno di un dispositivo di archiviazione del tipo SD Card. Si ricorda che il dispositivo di archiviazione dovrà contenere solo questo file e non altri file, e durante la sua riproduzione non deve essere messo in pausa o interrotto!
Nota: Le diverse tipologie di tracce sono disponibili e scaricabili dal sito audison, nella sezione download del prodotto bit One HD Virtuoso.
Descrizione Funzionalità:
E. Master to Auxiliary Input Switch: selezionando il flag, è possibile attivare / disattivare la funzione di commutazione automatica della sorgente ausiliaria impostata al punto B.
F. Select Master to: permette la selezione automatica di una delle tre sorgenti esterne disponibili, AUX, Optical 1, Optical 2. Selezionare la sorgente che si intende abilitare attivando l’ingresso AUX della propria sorgente di sistema (Head Unit).
G. Master to Auxiliary: imposta il tempo di attivazione dell ingresso ausiliario del bit One HD Virtuoso prescelto (vedi punto 5), tramite la funzione “Auto Input Switch”. In default il tempo di commutazione è impostato a 26.67 (valore di default) ma è possibile impostarlo da un minimo di 13.33 ms fino a un massimo di 680 ms. Se si hanno commutazioni spurie da Master a AUX, il tempo di attacco può essere aumentato per eliminarlo. Se la commutazione da Master a AUX è troppo lenta, il tempo di attacco può essere diminuito per velocizzarlo.
H. Auxiliary to Master: imposta il tempo di disattivazione dell’ingresso ausiliario del bit One HD Virtuoso prescelto, tramite la funzione “Auto Input Switch”. In default il tempo di commutazione è impostato a 26.67 (valore di default) ma è possibile impostarlo da un minimo di 26.67 ms fino a un massimo di 6800 ms (6.8 sec). Se si hanno commutazioni spurie da AUX a Master, il tempo di rilascio può essere aumentato per eliminarlo.
Se la commutazione da AUX a Master è troppo lenta, il tempo di rilascio può essere diminuito per velocizzarlo.
I. Threshold: imposta il livello minimo di soglia del segnale dell‘ingresso ausiliario precedentemente selezionato, per la sua abilitazione. E’ possibile scegliere tra livelli di intervento da 0 dB a -96 dB.
L. OEM Volume to Selected Auxiliary Input: Selezionando il flag, è possibile regolare il volume del proprio sistema audio, tramite il controllo di volume della propria Sorgente principale (Head Unit). Il controllo del volume da DRC risulta pertanto disattivato se attivo un ingresso ausiliario del bit One HD Virtuoso tramite la funzione “Auto Input Switch”.
M. OEM Fader/Balance to Selected Auxiliary Input: selezionando il flag, è possibile regolare automaticamente il balance e fader del sistema audio, dalla propria sorgente OEM, quando è attivo un ingresso ausiliario (vedi punto B)
N. WIRED MODE: Di default è impostato a 16.5 KHz, ma è possibile variarlo in funzione delle performance della propria Head Unit, da un minimo di 14KHz a un massimo di 22KHz. Questa frequenza è non udibile in quanto mascherata dal processore, e ha la funzione di controllo del volume Master e selezione di un ingresso ausiliario del bit One HD Virtuoso. Nel caso si presentino malfunzionamenti utilizzando RVA con l’ingresso AUX Analogico della Head Unit, scegliere il valore disponibile più basso, affinché si raggiunga un buon compromesso funzionale.
O. USB DONGLE MODE: Nel Caso si utilizzi un dispositivo USB RVA (fornito), esso contiene di default il tono “16500 hz -6dB”, come settato nella finestra “Freq Tone”. Se si presentano malfunzionamenti nella commutazione procedere come di seguito suggerito:
1) Riproduzione dei file audio sull’ingresso Ausiliario (AUX/ Optical) del bit One HD Virtuoso è di livello basso:
- Disconnettere il dispositivo USB RVA dalla sorgente della propria vettura e inserirla in un PC. Decomprimere la cartella (formato .rar) “RVA 16.5KHz” nel desktop del proprio PC, e successivamente ricopiare il file decompresso “16.5 KHz -6dB”, nella route principale del dispositivo USB RVA.
2) Durante la commutazione tra ingresso Master e ingresso Ausiliario (AUX/ Optical) si avvertono dei sibili fastidiosi:
- Disconnettere il dispositivo USB RVA dalla sorgente della propria vettura e inserirla in un PC. Decomprimere la cartella (formato .rar) “RVA 16.5KHz” nel desktop del proprio PC, e successivamente ricopiare il file decompresso “16.5 KHz -9dB”, nella route principale del dispositivo USB RVA. Se reinserendo il dispositivo USB RVA nel lettore della USB della Head Unit il problema dovesse essere ancora presente, copiare all’interno del dispositivo USB RVA il file precedentemente decompresso “16500 hz -12dB”.
- Se le istruzioni del punto precedente non dovessero avere effetto, procedere come segue Disconnettere il dispositivo USB RVA dalla sorgente della propria vettura e inserirla in un PC. Decomprimere la cartella (formato .rar) “RVA 18KHz” nel desktop del proprio PC, e successivamente ricopiare il file decompresso “18KHz -6dB”, nella route principale del dispositivo USB RVA. Selezionare nella finestra “Freq Tone” del PC software il valore “18000”. Le Head unit delle autovetture non si comportano nella stessa maniera e potrebbe essere necessario scegliere altri valori di toni per poter raggiungere un funzionamento ottimale. Se trovato un tono di controllo ottimale per utilizzo della funzione RVA, un ulteriore affinamento può essere effettuato agendo sulla sensibilità d’ingresso della sorgente Master, variando i livelli di tutti i canali di ingresso tramite la funzione link, in un limite consentito di ±3dB rispetto la taratura.
Nota: Se non si dispone d un lettore USB, è possibile copiare il tono necessario per la commutazione automatica, all’interno di un dispositivo di archiviazione del tipo SD Card dal dispositivo USB RVA fornito. Si ricorda che il dispositivo di archiviazione dovrà contenere solo questo file e non altri file! Le diverse tipologie di tracce RVA sono disponibili e scaricabili dal sito audison , nella sezione download del prodotto bit One HD Virtuoso.
P. Level Tone: imposta il livello del tono “Freq Tone” per la commutazione dell’ingresso ausiliario del bit One HD Virtuoso. Il valore di default del Level Tone viene impostato a un valore calcolato durante la fase di I/O Configuration Wizard. E’ possibile scegliere tra livelli di intervento da 0 dB a -96 dB, per ottimizzare eventuali commutazioni spurie rispetto a quanto calcolato automaticamente tramite I/O Configuration Wizard.
Nota: questa funzione è attiva solo se si utilizza la funzione Rva tramite ingresso Aux analogico della Head Unit.
Q. RVA Frequency Settings: permette la scelta del tono di commutazione dell’ingresso ausiliario del bit One HD Virtuoso (AUX/OPTICAL 1/OPTICAL 2), tramite l’interfacciamento all’ingresso analogico AUX della Head Unit o al dispositivo multimediale USB della stessa.

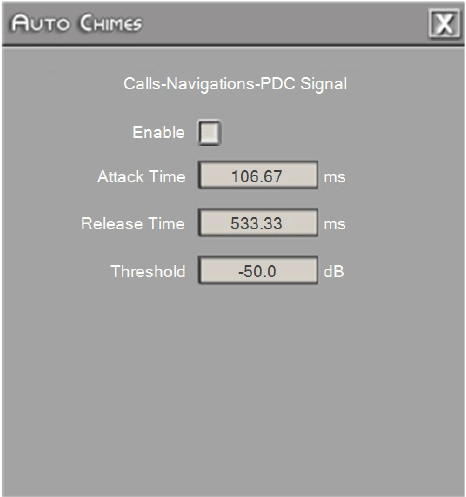

7. Auto Chimes:
attivando questa funzione tramite la spunta su Enable, è possibile commutare sull’ingresso principale Master, ogni qualvolta siano presenti “Gong Signal” provenienti dalla propria automobile.
Descrizione Funzionalità:
A. Attack: imposta il tempo di attivazione dell’ingresso ausiliario da abilitare.
E’ possibile scegliere tra livelli di intervento da 13 ms a 680 ms.
B. Release: imposta il tempo di disattivazione dell’ingresso ausiliario abilitato.
E’ possibile scegliere tra livelli di intervento da 13 ms a 6800 ms (6.8 sec).
C. Threshold: imposta il livello minimo di soglia del segnale del “Gong Signal” proveniente dalla Head Unit sull‘ingresso Master. E’ possibile scegliere tra livelli di intervento da 0 dB a -96 dB.

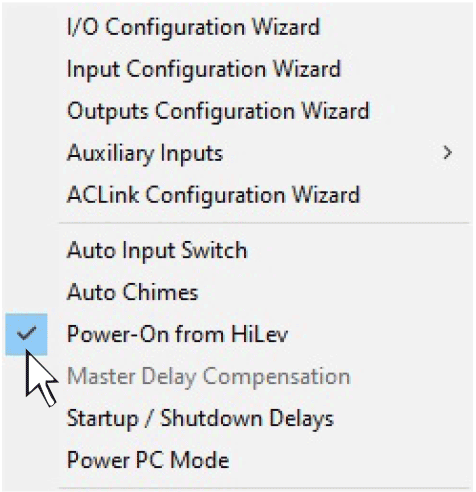

8. Power-On From HiLev:
selezionando la voce è possibile attivare l’accensione del bit One HD Virtuoso utilizzando il segnale ad alto livello (ART, Auto Remote Turn On), disponibile sui canali CH1 e CH2.
9. Master Delay Compensation:
selezionando la voce è possibile abilitare/disabilitare la compensazione dei ritardi temporali della Head Unit. Questa funzione è presente se in fase di “I/O Configuration Wizard”, è stata eseguita la procedura di “Master Input Delay” (vedi sez 7.2.2.5).

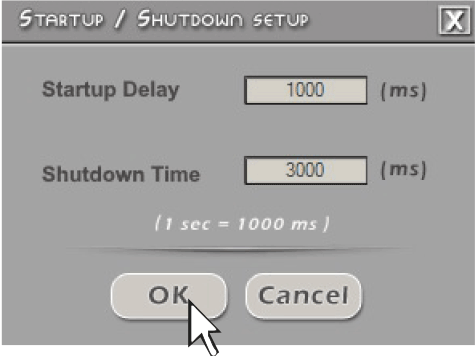

10. Startup/Shutdown Delays:
permette di variare le impostazioni dei tempi di accensione e spegnimento del bit One HD Virtuoso.
￭ Startup Time: è il ritardo tra l’accensione del dispositivo e l’attivazione dell’audio in uscita. Ogni amplificatore presenta in fase di accensione, un proprio ritardo prima di essere operativo. Impostando Startup Time ad un valore pari o superiore al più lungo di questi ritardi si avrà una partenza sincronizzata dell’audio dell’intero sistema.
￭ Shutdown time: è il ritardo tra la disattivazione del segnale REMOTE OUT verso gli amplificatori e lo spegnimento del bit One HD Virtuoso. Non è generalmente necessario agire su questo parametro ma può essere utile diminuirlo qualora si abbiano amplificatori che producano un “Bump” allo spegnimento.

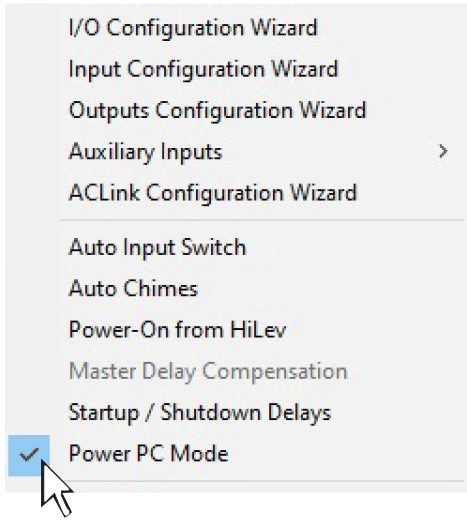

11. Power PC Mode:
questa funzione, se abilitata, non permette lo spegnimento del bit One HD Virtuoso, se involontariamente viene spento il sistema audio, o automaticamente viene disabilitato dalla vettura in fase di taratura. Questa funzione permetterà di mantenere attivi i cambiamenti apportati e eventualmente salvarli, oppure riaccendere il sistema principale e continuare con il setup.
12. Language:
per cambiare lingua selezionare dal menù la voce desiderata, tra quelle disponibili.
