La scelta della I/O configuration utilizzando il “Pass Trough” permette di poter interfacciarsi in configurazione diretta tra ingressi e uscite. Inoltre permette durante la procedura guidata di poter dividere il fronte di emissione per poter aumentare il numero di vie esistenti per fronte. La particolarità di questa configurazione è che non apporta nessuna de equalizzazione, correzione dei ritardi temporali variazioni di fase e somme dei canali, permettendo successivamente solo di intervenire su equalizzazione allineamenti temporali e fasi, per l’ingresso Master. Nell’utilizzo degli altri ingressi ausiliari (AUX, Optical 1/2) è inoltre possibile svincolare il setup Master creandone uno più performante rispetto ai limiti dettati dal sistema OEM.
Nota: se sono presenti nella configurazione Master dei canali Rear Surround durante la selezione degli ingressi ausiliari questi non saranno disponibili. La procedura deve essere fatta scegliendo in partenza a quale memoria assegnare l’ingresso Master Pass-Trough.
1. Selezione degli ingressi
- La tipologia di ingresso disponibile per la modalità Pass-Trough è l’High level. Questo tipo di approccio ha la funzione di poter mantenere tutte le caratteristiche audio del sistema OEM.
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.

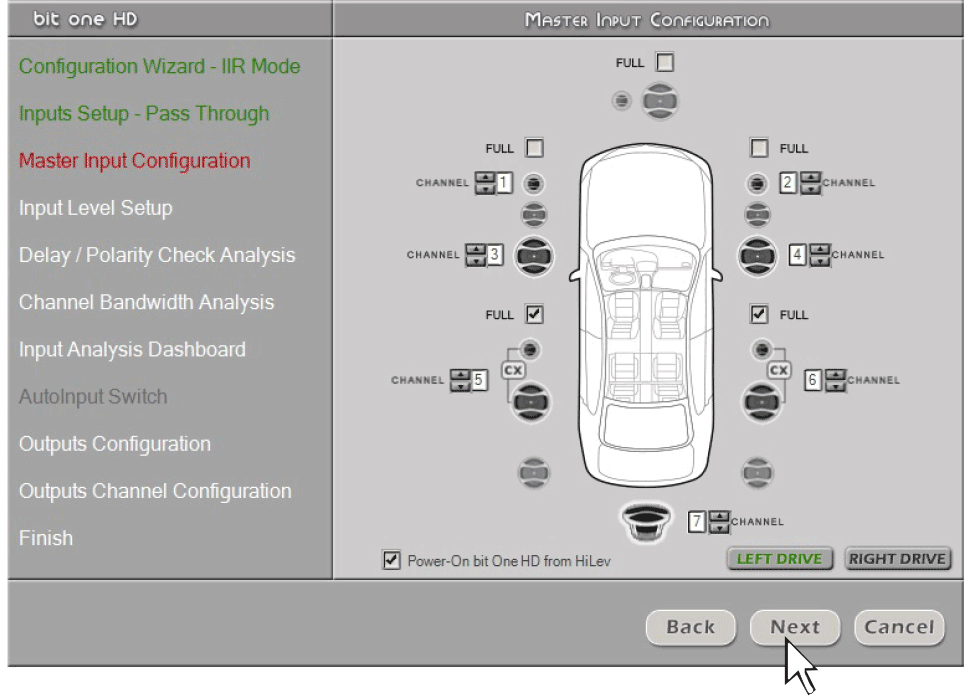

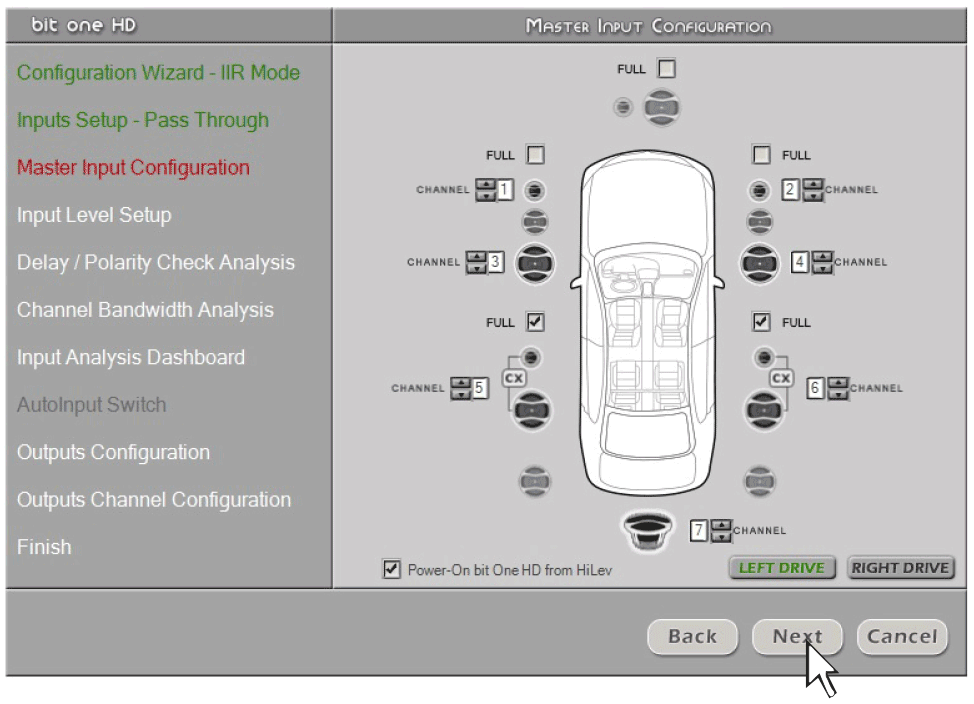

2. Configurazione degli ingressi Analogici
E’ possibile selezionare gli ingressi analogici cliccando sugli altoparlanti del sistema e assegnare il numero del canale corrispondente. In funzione della specializzazione dell’ingresso analogico avremmo 12 canali di ingresso specializzabili manualmente. Nella modalità Pass-Trought sarà possibile interfacciarsi con sistemi 5.1/7.1 di serie senza perdere alcuna funzionalità dei sistemi dolby digital.
Nota: in questa fase del setup è possibile definire graficamente la guida della vettura Sinistra (default) o destra.
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.
3. Calibrazione dei livelli degli ingressi MASTER analogici
La calibrazione dei livelli d’ingresso è indispensabile per adattare la sensibilità del bit One HD Virtuoso al segnale che proviene dalla sorgente.
- Premere BACK per tornare al passo precedente.
- Premere NEXT per eseguire la calibrazione degli ingressi.
- Premere SKIP per saltare la procedura di calibrazione degli ingressi.
Seguire le indicazioni riportate: inserire il disco fornito in dotazione:
- Scegliere la tipologia di tracce Test contenute nel dispositivo USB “SETUP31” (fornito con il prodotto) in funzione della propria sorgente (Headunit), come di seguito riportato.
- Folder “Wav Test Tracks Setup” se la propria sorgente è in grado di riprodurre file in formato Wav.
- Folder “mp3 Test Tracks Setup” se la propria sorgente non è in grado di riprodurre file in formato Wav ma solo mp3.
- Folder “5_1 Test Tracks” se la propria sorgente è in grado di riprodurre file file multimediali 5.1.
Nota: Le diverse tipologie di tracce sono disponibili e scaricabili dal sito audison (www.audison.eu), nella sezione download del prodotto bit One HD Virtuoso.
- eseguire la traccia 1 (premere Play);
- impostare tutti i controlli di tono a zero (0);
- impostare il balance e il fader al centro (0);
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.
Nota: la calibrazione è indispensabile per adattare la sensibilità degli ingressi del bit One HD Virtuoso al segnale che proveniente dalla sorgente.
Importante: il livello della sorgente deve essere portato al massimo livello indistorto.
Se non si ha modo di provare prima la sorgente, portare la regolazione del volume circa all’80% della sua massima escursione. Se il livello d’uscita della sorgente è posizionato ad un livello piu basso, il bit One HD Virtuoso produrrà un rumore di fondo (soffio). Se durante la riproduzione il bit One HD Virtuoso dovesse presentare tale rumore occorre ripetere la procedura di calibrazione con un volume più alto.
4. Calibrazione automatica livello ingresso
Il software mostra attraverso una barra segnatempo e dei messaggi specifici l’esecuzione della procedura.
Al termine della procedura la finestra mostrerà la dicitura “Press Next to Continue”.
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.
Al termine della procedura la finestra mostrerà l’impostazione dei livelli di sensibilità in funzione della sorgente interfacciata al bit One HD Virtuoso. Questa finestra è attiva ed è possibile effettuare un'ulteriore regolazione manuale delle sensibilità.
Selezionare:
- Ref: 0dB Reference setup riferito all’utilizzo di brani musicali registrati a 0dB.
- +3dB - +6dB: riferito all’utilizzo di brani musicali registrati a livello inferiore di 0dB (-3dB ÷ -6dB).
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.
EVENTUALE MESSAGGIO DI ERRORE
“Segnale d’ingresso troppo basso”
Se al termine della procedura di calibrazione degli ingressi, dovesse apparire una finestra che informa che il segnale d’ingresso è troppo basso “Input too low”, procedere come segue:
- Premere Back per tornare al passo precedente, controllare la connessione degli ingressi al bit One HD Virtuoso e ripetere la procedura di calibrazione.
- Premere Next per proseguire nella configurazione e successivamente controllare la connessione degli ingressi, per poi calibrare manualmente la sensibilità (vedi sez. 8.11).
- Premere Cancel per uscire dal programma.
5. Master Input Delay / Master Input Polarity
E’ possibile verificare se sono presenti ritardi temporali sulle uscite della Head Unit interfacciata al bit One HD Virtuoso e eventuali inversioni di fase del segnale applicato. Questa operazione nella modalità Pass Trough non ha nessuna azione correttiva, serve solo per verificare lo stato del sistema.
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.
Seguire le indicazioni riportate:
- Impostare tutti i controlli di tono a zero (0);
- Impostare il balance e fader al centro (0);
- Non spostare la regolazione del volume rispetto alla calibrazione automatica dei livelli d’ingresso eseguita in precedenza.
- eseguire la traccia 3 (premere play dal proprio lettore);
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.
6. Channel Bandwidth Analysis
Il procedimento di analisi dei fronti di emissione esegue un’analisi della risposta in frequenza elettrica proveniente dai vari canali della sorgente.Questa operazione è necessaria per poter ricostruire nei punti successivi le uscite seguendo gli andamenti degli ingressi.
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Analisi dei fronti di emissione.
Durante questa procedura il bit One HD Virtuoso analizzerà i canali che compongono i fronti di emissioni per estrapolare i dati significativi del sistema audio. In particolar modo verranno visualizzati i dati inerenti a:
a. Risposta equalizzazione sorgente OEM;
b. Risposta elettrica dei filtri di canale che compongono il fronte;
c. Visualizzazione dei ritardi temporali di ogni singolo canale dei fronti di emissione.
E seguire le indicazioni riportate:
- Impostare tutti i controlli di tono a zero (0);
- Impostare il balance e il fader al centro (0);
- Non spostare la regolazione del volume rispetto alla calibrazione automatica dei livelli d’ingresso;
- Eseguire la traccia 2 (premere Play);
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.
7. INPUT Analysis Dashboard.
Al termine della procedura verranno mostrati i risultati dell’analisi dei fronti della sorgente interfacciata. Verrà visualizzato l’andamento in frequenza del segnale (Master EQ), e l’andamento degli eventuali filtri presenti (XOVER) in ingresso. Cliccando su ogni singolo grafico del fronte sarà invece possibile ingrandire l’andamento di ogni singolo fronte. E’ possibile inoltre visualizzare in questa finestra la presenza dei ritardi temporali della sorgente se presenti.
Nota: questa operazione non ha alcun effetto correttivo, ma solo di analisi.
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.

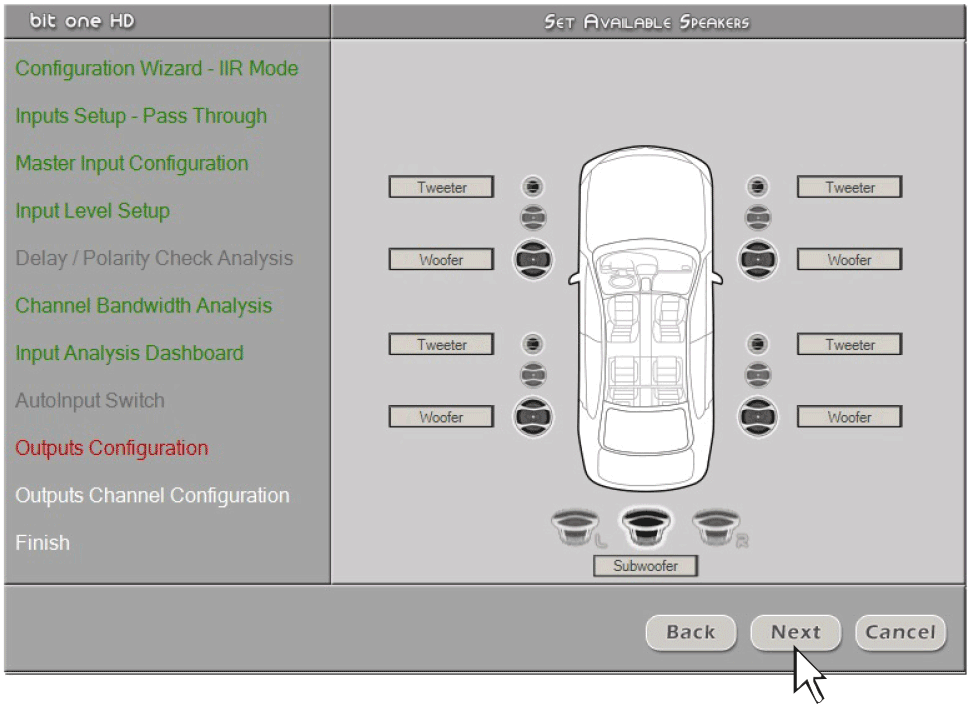

8. Selezione degli altoparlanti presenti nel sistema
E’ possibile attivare gli altoparlanti semplicemente cliccandoci sopra. Il software presuppone che se si selezionano tweeter, midrange o woofer sinistri, automaticamente verranno attivati anche i destri. Questa scelta influenzerà, una volta avviato il software, la tipologia di crossover dedicato virtualmente.
Nota: se si è scelto di utilizzare la modalità FIR il bit ONE HD disporrà di 9 canali d’uscita massimi attivabili.
Pass-through 1:1
In questa configurazione il numero dei canali di uscita è uguale al numero dei canali di ingresso. Quindi se si hanno 8 canali in ingresso sarà possibile avere in uscita un sistema con 8 canali. Il Software però metterà a disposizione altri speaker per aumentare le vie (vedi punto successivo).

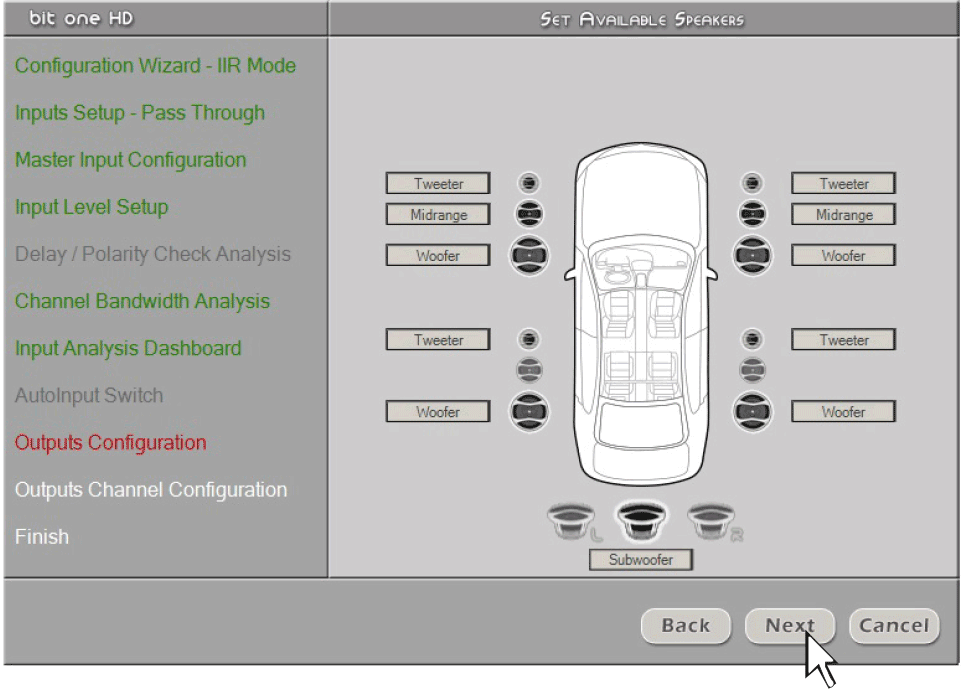

Pass-through Esteso
In questa configurazione rispetto la precedente si è deciso di estendere il numero dei canali di uscita rispetto la stessa Configurazione di ingresso. Difatti avremmo 3 canali Front Out stereo rispetto a 2 canali Front Input stereo, e 2 canali Rear out Stereo rispetto ad un sistema Real Full stereo.
Al termine del setup:
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.

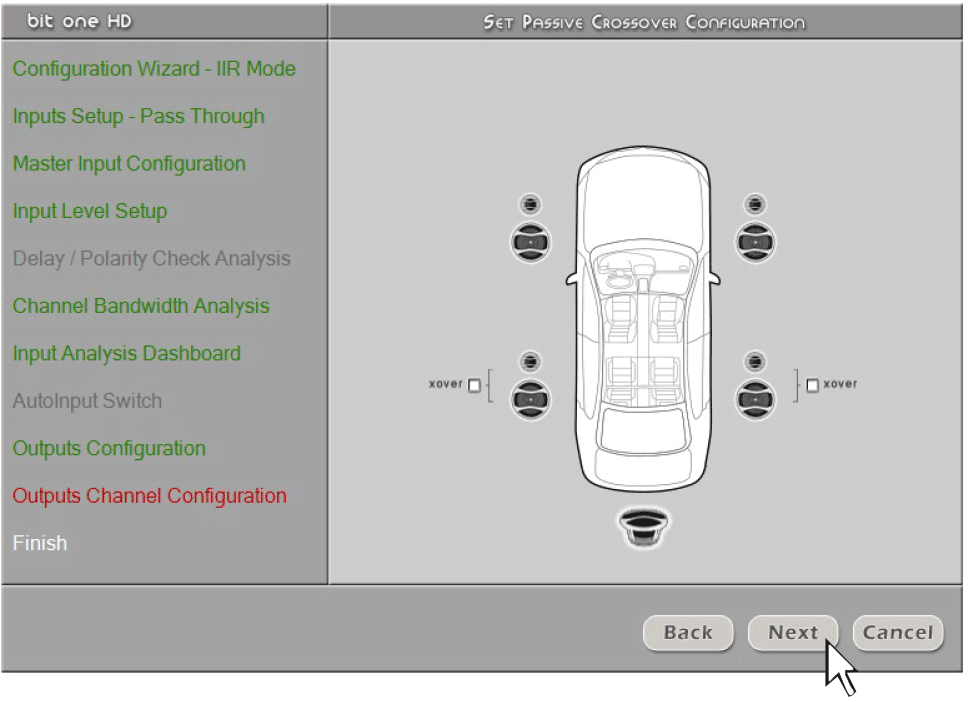

9. Selezione di filtri passivi per gruppi di altoparlanti
E’ possibile indicare la presenza di crossover passivi che gestiscano gruppi funzionali di altoparlanti all’interno di sistemi complessi.
Es.: il 3 vie anteriore può essere gestito come:
- multiamplificato (servirebbero 6 canali in uscita);
- medio-alti passivi + woofer amplificato separatamente (servirebbero 4 canali in uscita);
- 3 vie passivo (servirebbero 2 canali in uscita).
Durante la selezione il software segnalerà automaticamente il rientro nel limite dei 13 canali d’uscita, facendo sparire il messaggio di attenzione e apparire il tasto NEXT.
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.
- Premere CANCEL per uscire dal programma.

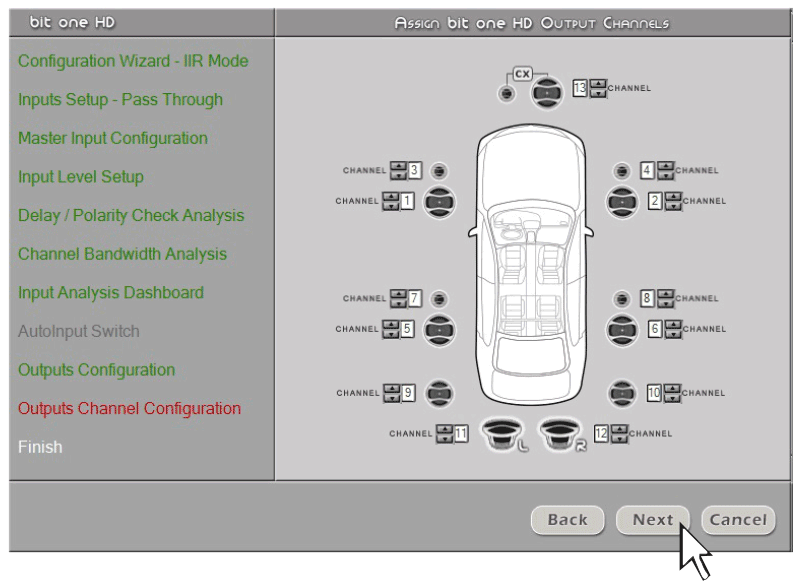

10. Assegnazione delle uscite (Ch1÷Ch13 IIR MODE) del processore
Il bit One HD Virtuoso dispone di 13 canali d’uscita in modalità IIR. In questo specifico passo della procedura è possibile assegnare qualsiasi segnale ad uno dei canali d’uscita.
Es.: è possibile assegnare l’uscita 1 e 2 ai canali posteriori semplicemente per evitare di allungare i cavi diretti al relativo amplificatore.
Per comodità, se si assegna l’uscita 1 ai woofer di sinistra, il software automaticamente assegnerà l’uscita 2 ai woofer di destra.

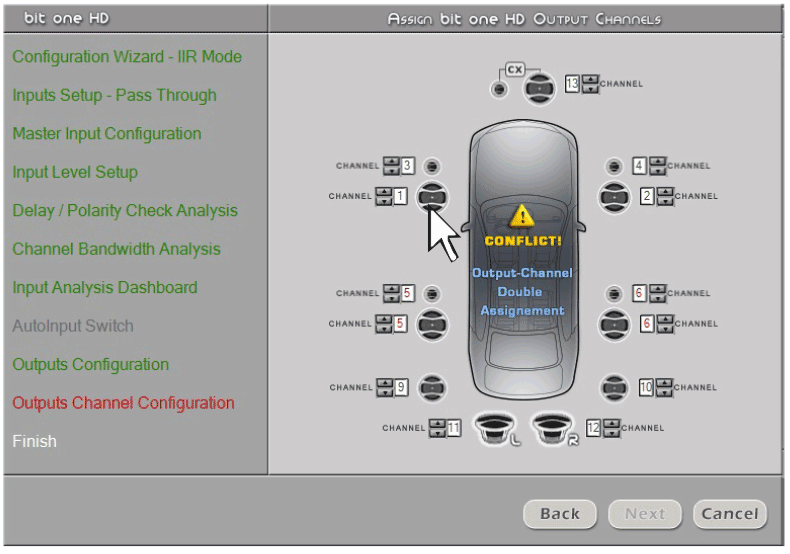

Se durante la procedura si assegna l’uscita 1 anche ai medio-alti di sinistra, il software mostrerà un messaggio di attenzione. Sarà sufficiente cambiare l’assegnazione di uno dei due numeri segnati in rosso e il software si posizionerà automaticamente sul primo canale disponibile.
- Premere BACK per tornare al passo precedente.
- Premere NEXT per proseguire nella configurazione.

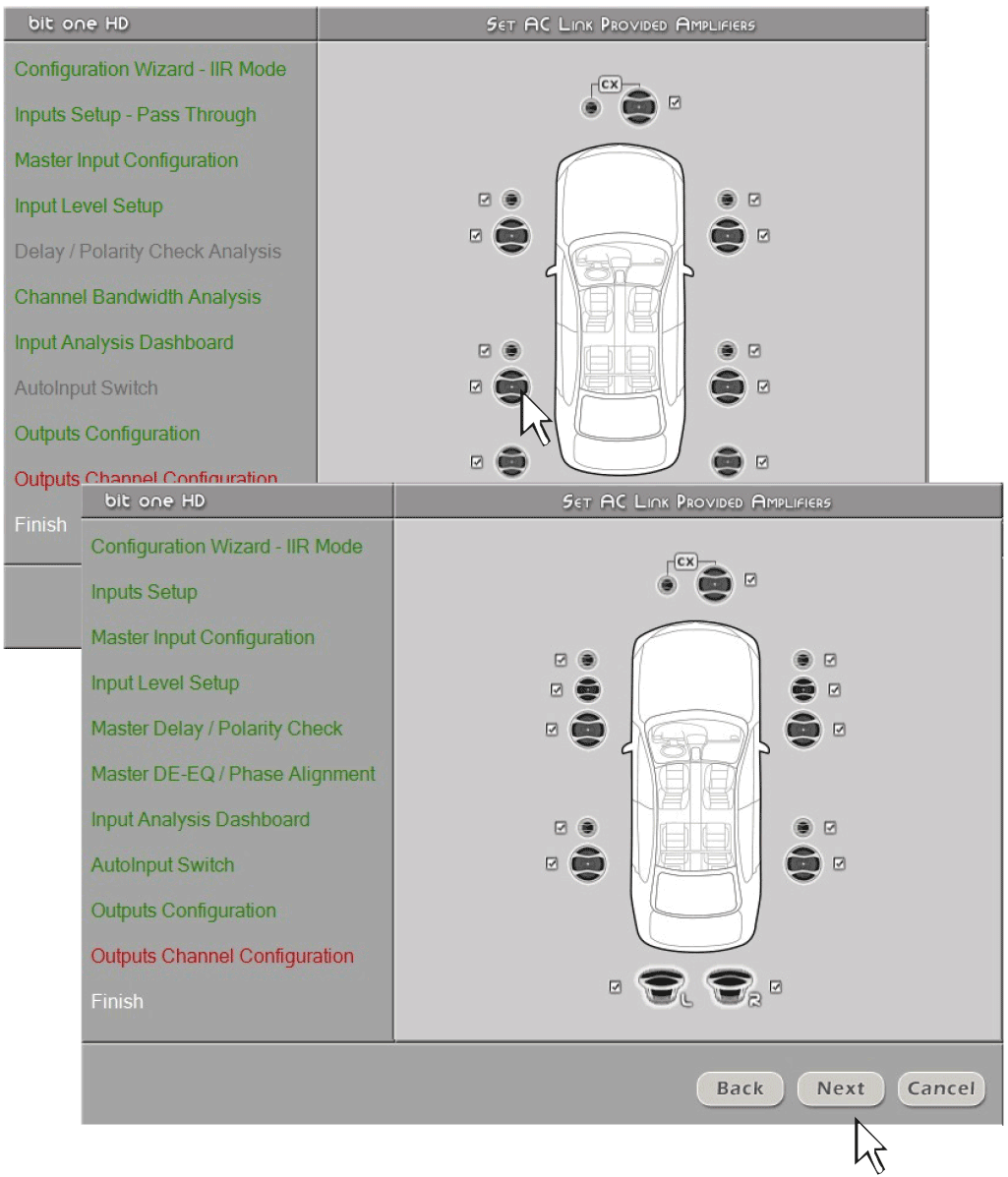

11. Selezione di amplificatori connessi tramite il sistema di collegamento AD Link / AC Link
Se nel sistema sono presenti amplificatori dotati di ingresso digitale AD Link e si vuole collegarli con tale sistema occorre indicarlo su questa maschera della procedura.
I canali d’uscita CH1-CH8 saranno disponibili sulla presa AD LINK 1, mentre I canali CH9-CH13 saranno disponibili sulla presa AD LINK 2.
Nota: ricordarsi di assegnare all’amplificatore specifico l’Amp ID corrispondente.
Il bit One HD Virtuoso riconoscerà automaticamente l’amplificatore identificato.

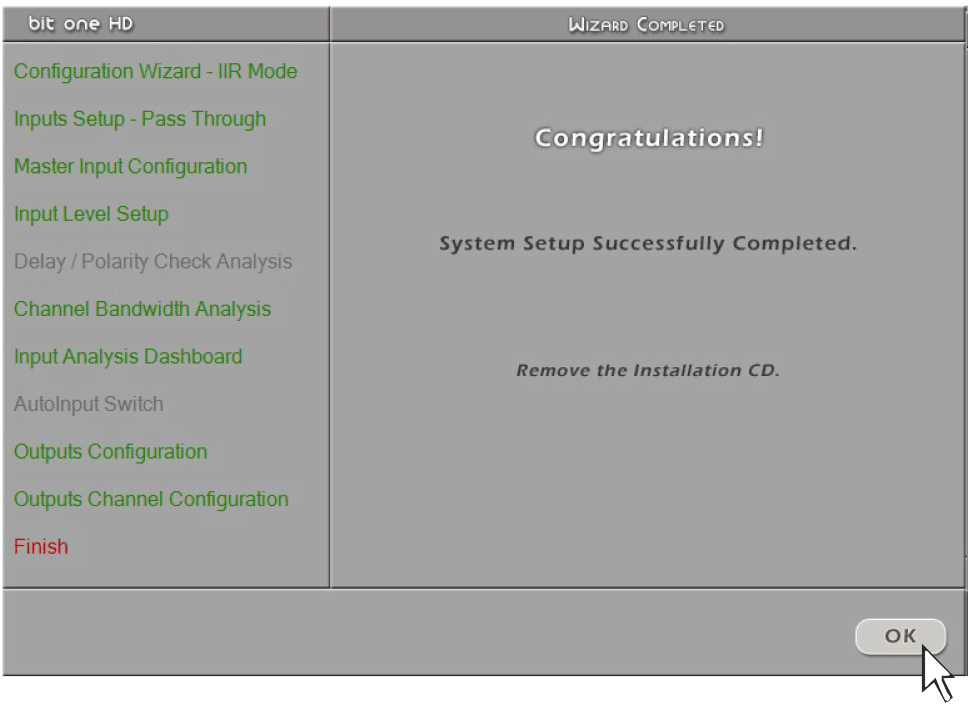

12. Finish
Configurazione del sistema completata con successo. Interrompere la riproduzione della traccia Test e rimuovere il disco setup CD dal lettore della sorgente e premere il tasto OK.
