In questo caso il processore bit One HD Virtuoso deve essere collegato al PC e acceso. La connessione tra PC e bit One HD Virtuoso può essere stabilità tramite cavo USB.
Alla prima accensione il prodotto utilizza di default i filtri sui canali d’uscita IIR ma successivamente è possibile scegliere la modalità FIR. Il Firmware 3.0 permette di poter scegliere queste due modalità operative utilizzando un unico Firmware.
Arrivati a questo punto è necessario conoscere preventivamente il sistema che si intende realizzare, poiché in seguito, per modificare queste scelte, si dovrà eseguire nuovamente la procedura guidata.
Di seguito è riportata la check list da seguire per la configurazione completa del vostro bit One HD Virtuoso.
|
SETUP |
OPERATION |
REFERENCE |
|
1 |
Connettere gli ingressi Master del bit One HD Virtuoso alle uscite della sorgente del proprio sistema audio. Durante questa operazione è consigliabile scollegare le prese RCA/AD LINK - AC LINK del bit One HD Virtuoso, verso gli amplificatori. |
Sez. 5 |
|
2 |
Connettere il bit One HD Virtuoso al PC, avviare il sistema audio. |
|
|
3 |
Aprire il Pc software del bit One HD Virtuoso precedentemente installato nel proprio PC. |
|
|
4 |

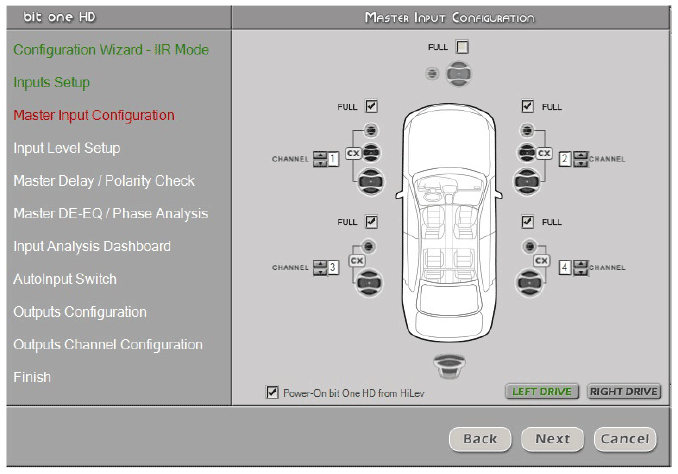

Eseguire la “I/O CONFIGURATION WIZARD”. |
|
|
5 |

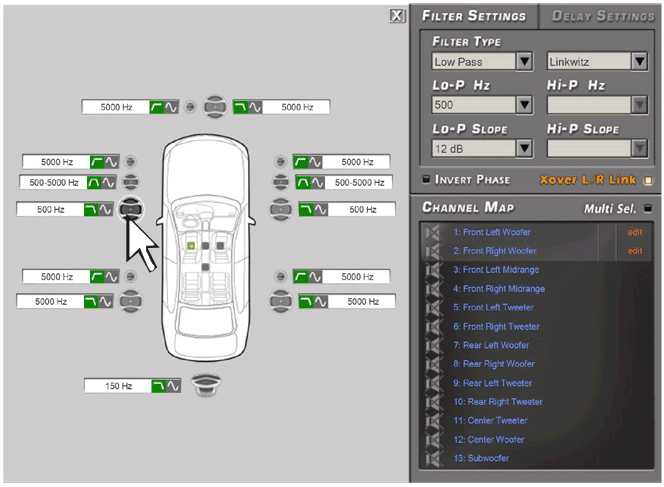

Settare i filtri di tutti i canali di uscita del bit One HD Virtuoso in funzione delle caratteristiche dei propri altoparlanti. |
|
|
6 |
Settare manualmente i ritardi temporali del bit One HD Virtuoso. |
|
|
7 |
Finalizzare il bit One HD Virtuoso. Uscire dal PC Software e spegnere il sistema. Riconnettere le uscite del Bit One HD agli amplificatori, e riavviare il sistema e PC software. |
|
|
8 |
Selezionare tramite la funzione “Solo” tutti gli speaker che compongono il FRONT Left, e regolare i livelli di uscita, la polarità. Eseguire questa operazione per il FRONT Right, REAR Left, REAR Right. Abilitare tramite la funzione “Solo" il/i canale/i SUBWOOFER, insieme ai fronti prima regolati e eseguire la sua taratura del livello, fase. Per eseguire una taratura dei livelli di uscita è consigliabile eseguire una RTA del sistema tramite bit Tune. (vedi sez. 8.8.4) |
|
|
9 |
Selezionare Input eq e ottimizzare la curva di equalizzazione degli ingressi e l’eventuale presenza di ALL PASS. In caso sia stata effettuata la DE-EQ/Phase Adjustement, sarà possibile intervenire sui risultati affinandoli ulteriormente. |
|
|
10 |
Selezionare tutti gli speakers del FRONT e tramite un RTA e PINK NOISE, settare i livelli dei canali di uscita, Polarità e equalizzazione CHANNELS EQ. (vedi sez. 8.8.4) |
|
|
11 |
Selezionare tutti gli speakers del REAR e tramite un RTA e PINK NOISE, settare i livelli dei canali di uscita, Polarità e equalizzazione CHANNELS EQ. |
|
|
12 |
Far suonare il sistema completo e tramite un RTA e PINK NOISE, settare i livelli dei canali di uscita, Polarità e equalizzazione. |
|
|
13 |
Selezionare MAIN EQ e impostare la risposta in frequenza desiderata, in funzione dell’approccio acustico preferito. |
|
|
14 |
Tramite la funzione BASS BOOST settare la risposta delle basse frequenze. |
|
|
15 |
Tramite l’ascolto della propria musica preferita sarà possibile affinare ulteriormente il proprio sistema intervenendo nei punti 9÷13. |
|
|
16 |
*Copiare la memoria corrente nelle altre memorie per creare delle basi di partenza per altri setup, oppure selezionare una nuova memoria e ripetere i punti 10 ÷ 15. |
|
|
17 |
FINALIZE THE BIT ONE HD. |
*Nota: nel caso del Pass trought, sarà disponibile una sola memoria legata all’ingresso Master e non sarà possibile copiare questa memoria nelle altre rimanenti e viceversa. Le altre memorie disponibili saranno disponibili per gli altri ingressi disponibili AUX, Optical 1/2.
￭ Avvio PC software in modalità CONNECT:

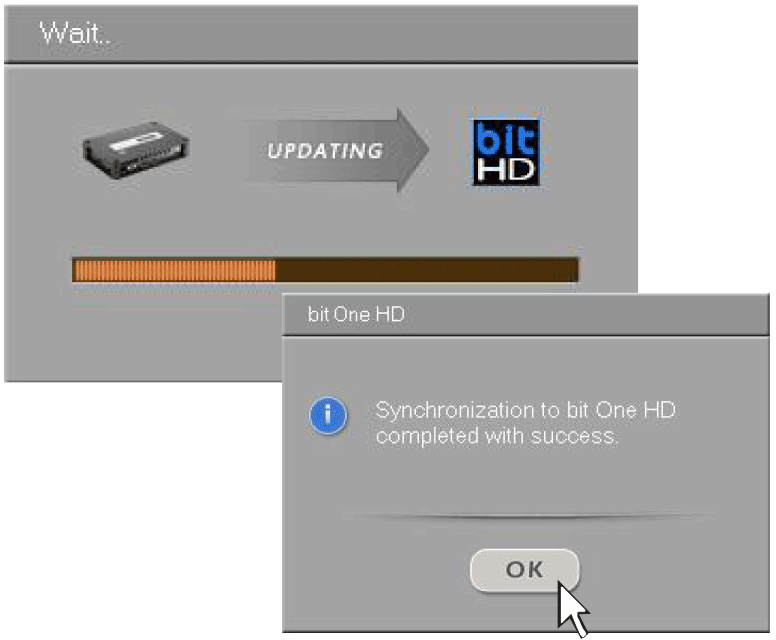

All’avvio il dispositivo, se correttamente interfacciato al PC (software e driver installati correttamente), presenterà la finestra di comunicazione come mostrato nelle figure a fianco riportate.

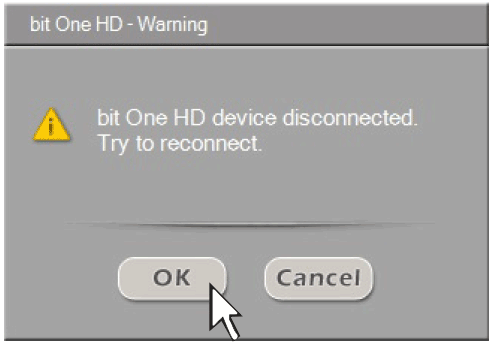

Se al termine dello scanning il bit One HD Virtuoso non viene trovato:
- verificare che il bit One HD Virtuoso sia acceso (logo Virtuoso illuminato);
- verificare il corretto collegamento del cavo USB;
- premere OK per effettuare una nuova ricerca del dispositivo;
- premere CANCEL per avviare la modalità OFFLINE.
Nella configurazione di default, il bit One HD Virtuoso è configurato come di seguito riportato:
Input Hi Level Master:
- CH1 Front Left Full
- CH2 Front Right Full
- CH3 Rear Left Full
- CH4 Rear Right Full
AUTO TURN ON Hi Level: Attivo
Output Analog (Pre Out):
- CH1: Front Left Woofer -CH2: Front Right Woofer.
- CH3: Front Left Midrange -CH4: Front Right Midrange.
- CH5: Front Left Tweeter -CH6: Front Right Tweeter.
- CH7: Rear Left Woofer -CH8: Rear Right Woofer.
- CH9: Rear Left Tweeter - CH10: Rear Right Tweeter.
- CH11: Center Tweeter - CH12: Center Woofer.
- CH13: Subwoofer.
