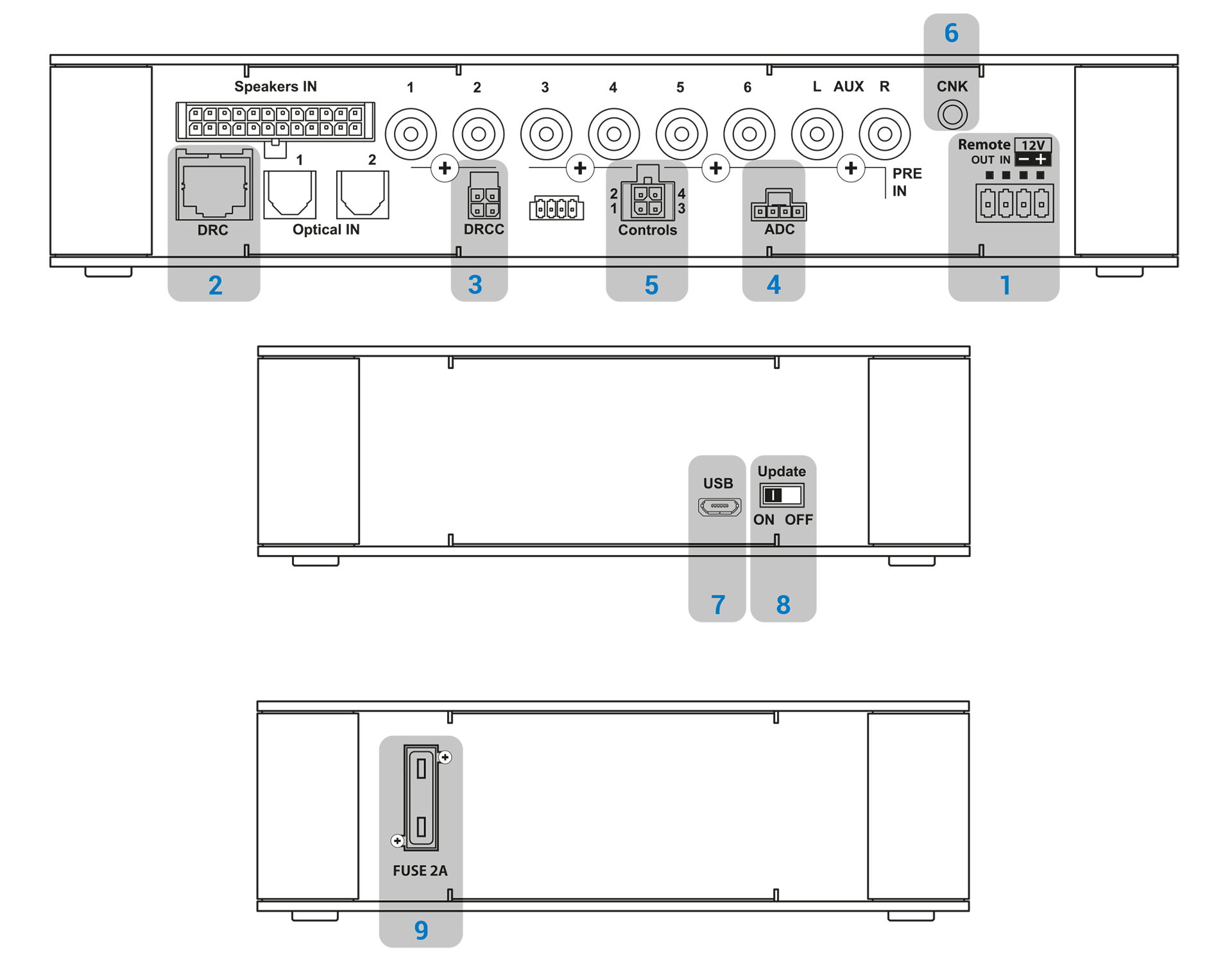

1. POWER SUPPLY / REMOTE IN-OUT (vedi sez. 5.1)
+BATT 12V: terminale di connessione positiva di alimentazione 12V fornita dall’autovettura.
-BATT: terminale di connessione negativa di alimentazione (GND).
ATTENZIONE: Rispettare la polarità di connessione così come indicato sui terminali. Una connessione errata potrebbe danneggiare il bit One HD Virtuoso. Dopo aver collegato l’alimentazione, attendere almeno 10 secondi prima di accendere il bit One HD Virtuoso.
REMOTE IN: ingressi per l’accensione remota del processore tramite una o più sorgenti di segnale, con il comando Rem Out.
ATTENZIONE: il bit One HD Virtuoso deve essere acceso prima degli amplificatori a lui collegati. E’ necessario, quindi, connettere il Remote Out delle sorgenti al Remote In del bit One HD Virtuoso e poi il Remote Out del bit One HD Virtuoso al Remote In degli altri dispositivi/amplificatori collegati (vedi sez. 5.1)
REMOTE OUT: uscita per l’accensione remota degli altri dispositivi/amplificatori collegati al processore. L’uscita REMOTE OUT ha una capacità in corrente di 130 mA (capace di pilotare un relè automotive). Dal momento del consenso di accensione, il processore impiega circa 7 secondi per fornire il REMOTE OUT. all’uscita.
Nota: il segnale Remote Out, è disponibile sulle prese AC LINK 1 / AC LINK 2, ed è attivo verso gli amplificatori che supportano questa funzione (Audison AV Amplifiers con ingressi AV bit In).
2. DRC: presa di collegamento per il DRC MP (digital Remote Control), per impostare le funzioni del processore.
3. DRCC: terminali utilizzati per impieghi futuri.
4. ADC: Presa di collegamento per dispositivi muniti di comunicazione seriale (B-CON, W-CON), per la regolazione del volume e cambio sorgente. Il cavo di collegamento è fornito insieme all’accessorio interfacciato.

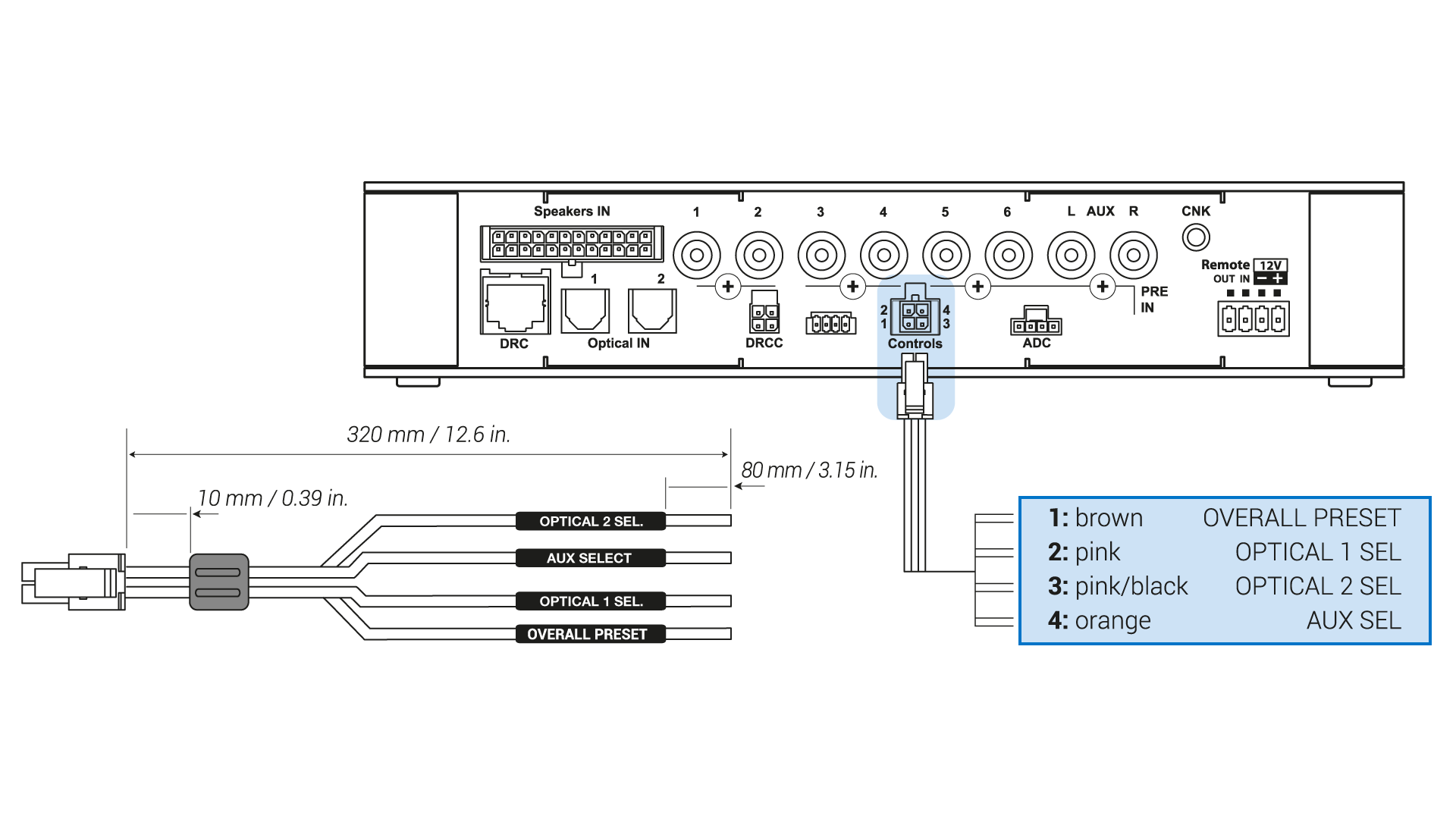

5. CONTROLS: Attraverso l’uso del connettore “Controls” è possibile attivare elettricamente una serie di comandi dall’esterno. Principalmente permette la selezione dei principali ingressi del Virtuoso, e l’attivazione automatica di una memoria Overall, appositamente messa a punto per l’ascolto multi punto nell’abitacolo della propria vettura. I segnali di controllo sono interfacciati verso il bit One HD Virtuoso tramite un cablaggio con connettore multipolare a 4 poli di seguito descritto.
- OVERALL PRESET: permette la selezione di una memoria del bit One HD Virtuoso precedentemente salvata tramite PC
software (vedi sez. 8.4). Questo comando è attivo collegando il terminale a + 12V. Si consiglia l’utilizzo dell’accessorio UOS per la commutazione automatica della memoria Overall. Utilizzare lo schema di connessione sotto riportato, facendo attenzione una corretta installazione del tappetino di commutazione nel sedile della propria vettura. Questo è facilmente installabile tra l’imbottitura del sedile e la copertura garantendo una commutazione sicura e affidabile.
Nota: l’installazione di tale dispositivo deve essere effettuata da personale esperto.
- OPTICAL 1 SELECT: permette la selezione dell’ingresso OPTICAL 1. Questo comando è attivo collegando il terminale a + 12V.
- OPTICAL 2 SELECT: Permette la selezione dell’ingresso OPTICAL 2. Questo comando è attivo collegando il terminale a + 12V.
- AUX SELECT: permette la selezione dell’ingresso AUX analogico. Questo comando è attivo collegando il terminale a + 12V.
I segnali di controllo sono interfacciati verso il bit One HD Virtuoso tramite un cablaggio con connettore multipolare a 4 poli di seguito descritto.
6. CNK: terminali utilizzati per impieghi futuri.
7. USB: (vedi sez. 5.3) presa di collegamento (Micro USB femmina) per connettere il processore ad un PC e gestire le funzioni tramite il software bit One HD Virtuoso. Lo standard di connessione è compatibile USB 1.1/ 2.0/3.0.
8. UPDATE MODE: Switch OFF, modalità operativa del bit One HD Virtuoso; Switch ON permette l’aggiornamento del prodotto in modalità RESCUE MODE (vedi sez. 9.4). In questa modalità il logo del prodotto inizierà a lampeggiare.
9. FUSE: fusibile di protezione tipo lama 2A. Nel caso si debba sostituire il fusibile del prodotto, utilizzare esclusivamente lo stesso tipo e valore dell’originale.
