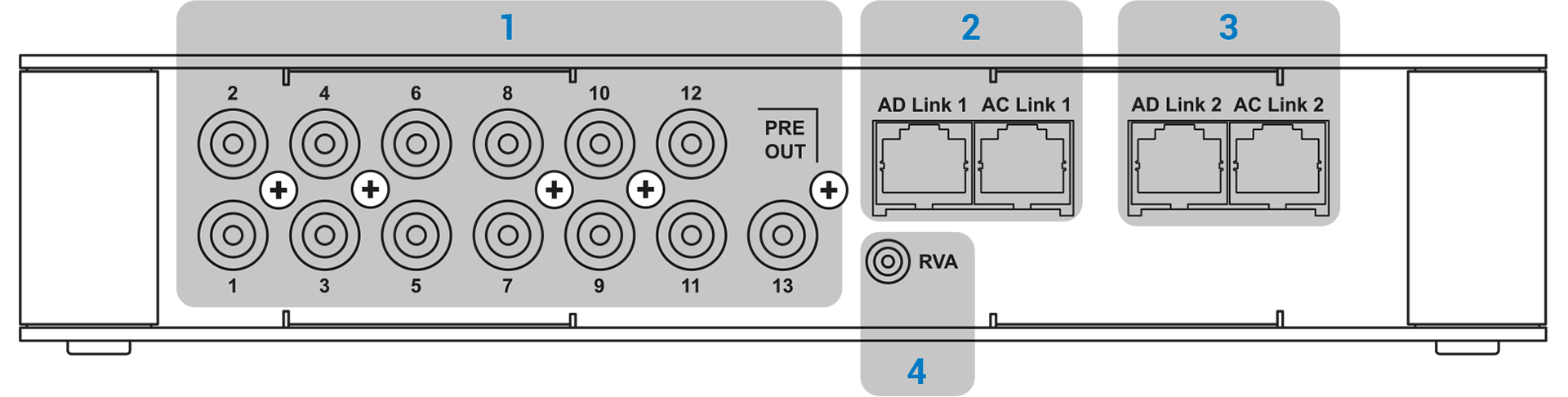

1. PRE OUT Segnale analogico a basso livello (4 Volt RMS) (vedi sez. 5.7.2)
Ch1 - Ch2 - Ch3 - Ch4 - Ch5 - Ch6 - Ch7 - Ch8 - Ch9 - Ch10 - Ch11 - Ch12 - Ch13
Collegare qui i cavi RCA diretti agli amplificatori del sistema.
2. AD Link - OUT Segnale digitale (vedi sez. 5.7.1)
Uscite digitali in standard S/PDIF (Ch1÷Ch13) per collegare amplificatori provvisti di apposito ingresso AD Link.
AD LINK 1: uscita digitale in standard S/PDIF (Ch1÷Ch8) per collegare amplificatori provvisti di apposito ingresso AD Link.
AD LINK 2: uscita digitale in standard S/PDIF (Ch9÷Ch13) per collegare amplificatori provvisti di apposito ingresso AD Link.
3. AC Link: presa di collegamento per il controllo degli amplificatori provvisti di connessione AC Link (vedi sez. 5.7.1).
AC LINK 1: presa di collegamento per il controllo degli amplificatori provvisti di connessione
AC Link (Ch1÷Ch8).
AC LINK 2: presa di collegamento per il controllo degli amplificatori provvisti di connessione
AC Link (Ch9÷Ch13).
Nota: Il segnale Remote Out, è disponibile sulle prese AC LINK 1 / AC LINK 2, ed è attivo verso gli amplificatori che supportano questa funzione (Audison AV Amplifiers con ingressi AV bit In).

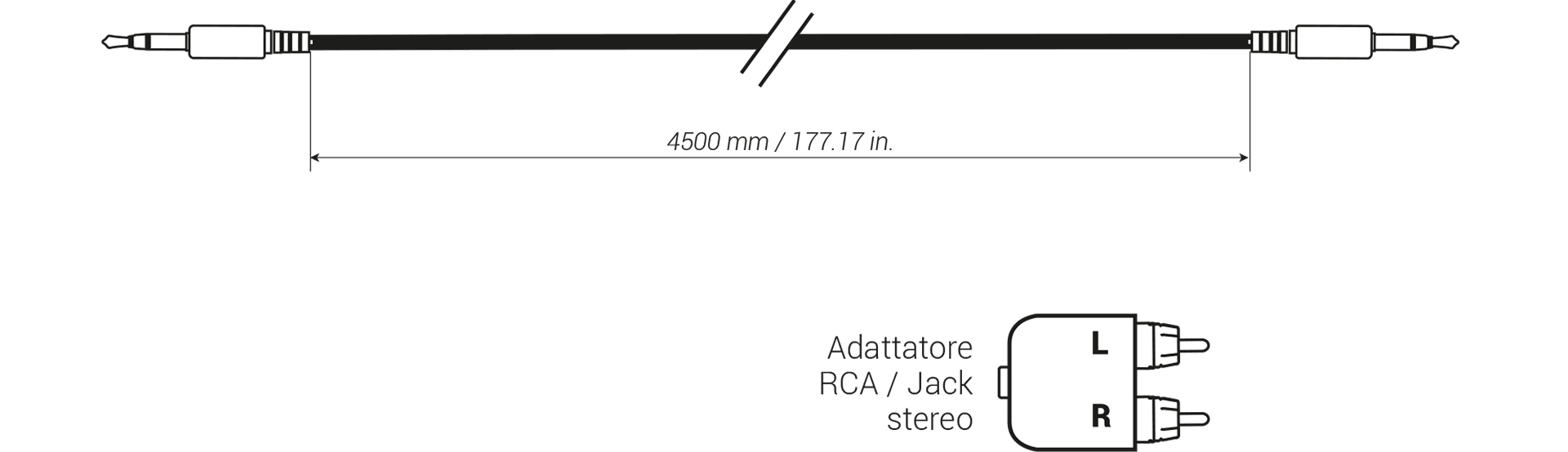

4. RVA (Remote Volume Aux):
uscita segnale di controllo da collegare all’ingresso AUX della sorgente master, per l’attivazione della funzionalità “AIS - Auto Input Switch” (vedi sez. 5.4.3 - 5.6.1; 8.3.5).
