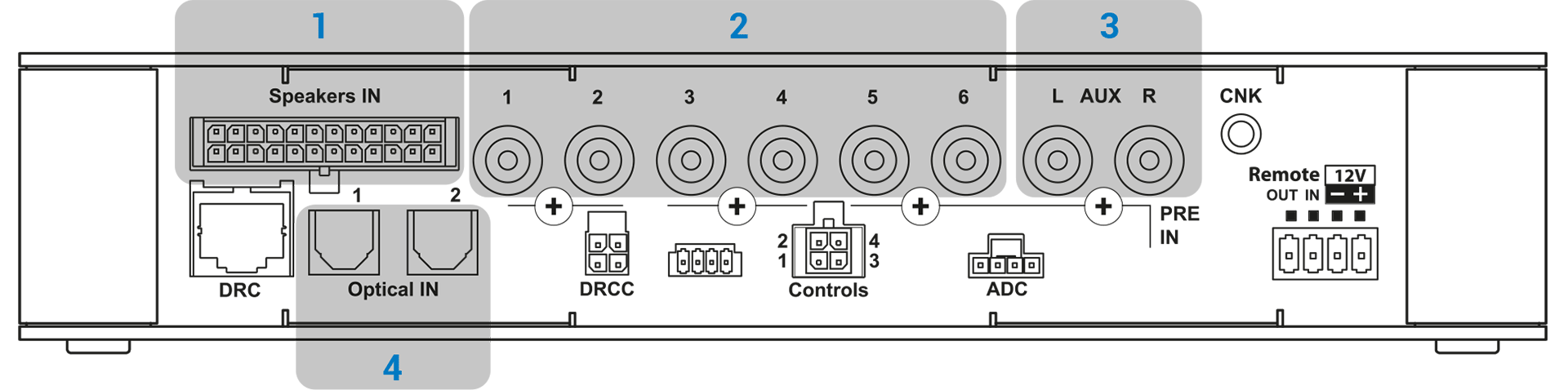

1. SPEAKERS IN ingresso MASTER ad alto livello (vedi sez 5.5)
Ch1 - Ch2 - Ch3 - Ch4 - Ch5 - Ch6 - Ch7 - Ch8 - Ch9 - Ch10 - Ch11 - Ch12
Collegare qui i cavi del segnale amplificato provenienti dalla sorgente analogica principale. Sensibilità d’ingresso regolabile automaticamente da 2 a 15 V RMS (vedi sez. 7.2.4).
I canali Ch1 - Ch2 hanno la funzione AUTO TURN ON (ART), accensione / spegnimento automatico, attraverso il collegamento con le uscite degli altoparlanti della sorgente. Questa funzione può essere esclusa tramite il PC software (sezione 7.2.2.2).

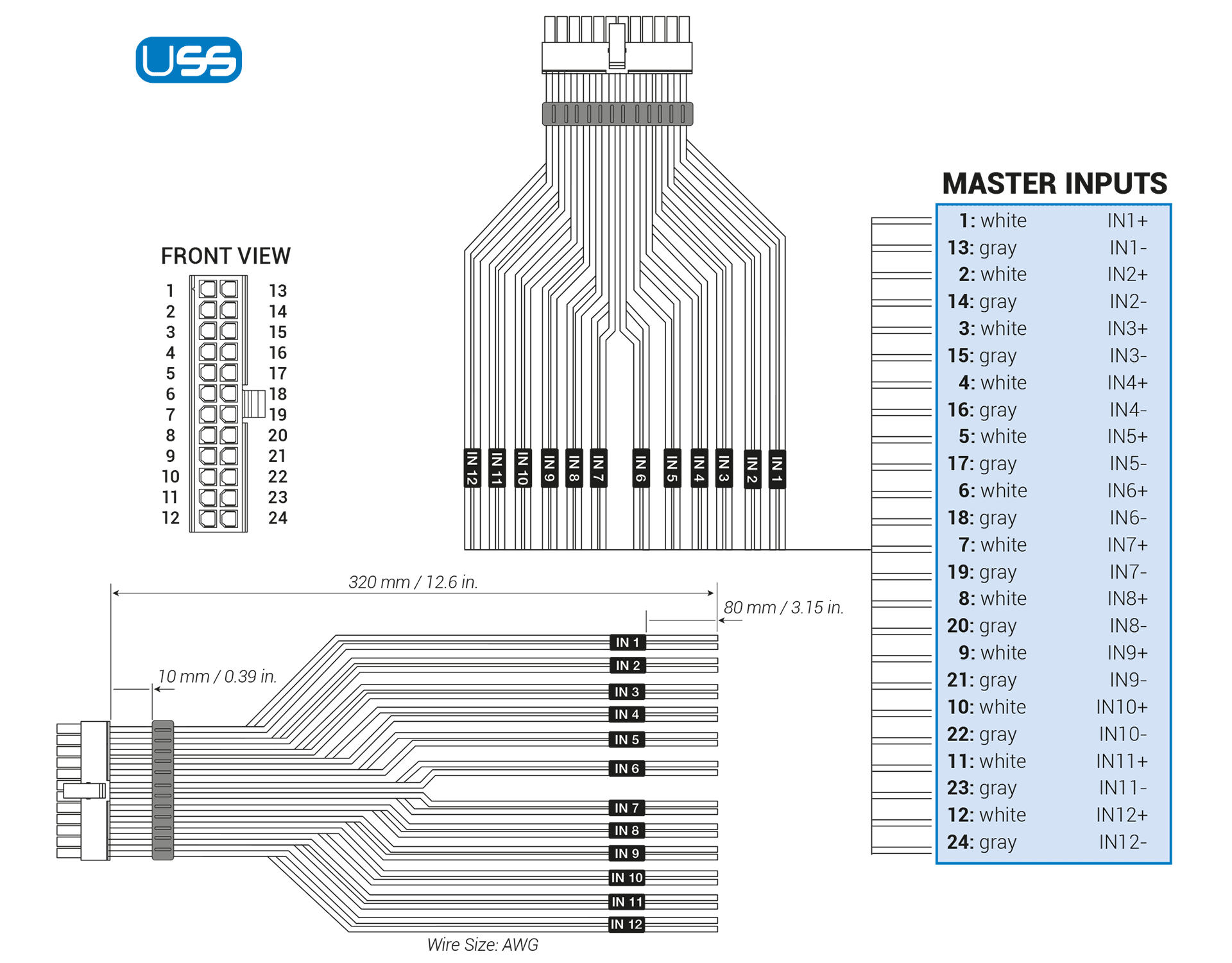

I segnali d’ingresso sono interfacciati verso il bit One HD Virtuoso tramite un cablaggio con connettore multipolare 24 poli di seguito descritto.
Nota: Quando si collega un cavo d'ingresso dell’altoparlante, utilizzare terminali Faston crimpati senza saldatura.
2. PRE IN ingressi MASTER a basso livello (vedi sez 5.4.1)
Ch1 - Ch2 - Ch3 - Ch4 - Ch5 - Ch6
Collegare qui i cavi RCA provenienti dalla sorgente di segnale analogica principale.
Se si utilizzano questi ingressi non è possibile utilizzare i MASTER SPEAKER IN.
3. AUX: ingresso STEREO a basso livello ausiliare (vedi sez 5.4.2)
Collegare qui i cavi RCA provenienti da sorgenti di segnale analogiche aggiuntive.
4. OPTICAL IN: ingressi digitali S/PDIF (vedi sez 5.6)
Il bit One HD Virtuoso accetta al suo ingresso segnali PCM con frequenza di campionamento massima fino a 192 kHz 24 bit, non è pertanto possibile riprodurre segnali multicanali codificati DOLBY DIGITAL (AC3) provenienti da sorgenti audio/video (come ad esempio l’audio di un film in DVD) oppure DTS. La selezione di tali ingressi è possibile tramite l’utilizzo del controllo esterno DRC o attivandolo tramite i terminali. (vedi sez. 4.3.4).
OPTICAL 1. Collegare un cavo in fibra ottica con connettore TOSLINK.
OPTICAL 2. Collegare un cavo in fibra ottica con connettore TOSLINK.
Nota: Quando si esegue la posa dei cavi in fibra ottica, il raggio di curvatura minimo deve essere di 40 mm. La curvatura superiore a questo valore comporterà la rottura del cavo e la conseguente interruzione del segnale digitale.
