MANUALI AF bit

1. DESCRIZIONE PRODOTTO E PRECAUZIONI

IMPORTANTE: prima di collegare l'amplificatore, leggere attentamente questo manuale.
Collegamenti non corretti potrebbero causare danni all'amplificatore o agli altoparlanti del sistema audio della tua auto!

DESCRIZIONE PRODOTTO

L’AF bit è un amplificatore multicanale dotato di un processore DSP bit. È progettato per l'uso in sistemi elettrici a 12V+ nelle automobili. Tutti i canali di uscita amplificati, così come i canali di uscita non amplificati aggiuntivi, vengono elaborati singolarmente dalla sezione di elaborazione Audison bit integrata.

Il processore DSP Audison bit include un avanzato set di strumenti per il segnale elettrico per correggere il segnale proveniente dall'unità sorgente, e un potente set di strumenti acustici per ottimizzare il suono nell'abitacolo del veicolo.

Tutti gli amplificatori AF bit hanno otto canali di ingresso analogici e un ingresso digitale Toslink SPDIF. Ognuno di essi viene gestito utilizzando lo strumento software Audison bit Drive per PC, che può essere scaricato su https://www.audison.eu/support/software-and-firmware/

Per ottenere i migliori risultati, si consiglia di effettuare la calibrazione e la regolazione da parte di un rivenditore Audison. I rivenditori Audison hanno accesso a diversi documenti tecnici che li guidano nell'uso delle varie funzioni del software bit Drive.

REQUISITI MINIMI

Per installare il software bit Drive e configurare il prodotto:

• Un PC con sistema operativo Windows 10 o Windows 11.
• Processore con velocità minima di 1,5 GHz • Minimo 2 GB di RAM.
• Scheda grafica con risoluzione minima di 1024 x 768 pixel.
• Almeno 512 MB di spazio disponibile su disco rigido sono richiesti.

DESCRIZIONE DETTAGLIATA

L'amplificatore AF bit dispone di 8 canali di ingresso analogici. Ogni canale di ingresso può essere utilizzato con il suo ingresso RCA PRE-IN bilanciato (basso livello) oppure tramite l'ingresso bilanciato attenuato SPEAKER IN (alto livello).
NOTA: Un canale di ingresso non può utilizzare contemporaneamente sia l'ingresso preamplificato che l'ingresso speaker-level.

Il processore bit include anche una serie di strumenti di correzione del segnale in ingresso, che permettono di invertire l'elaborazione del segnale in ingresso. Questo può essere fondamentale per ottenere un buon suono quando si utilizzano unità sorgente OEM.
L'AF bit dispone anche di un ingresso Toslink SPDIF.
Ogni AF bit è dotato anche di uno slot di espansione in cui è possibile inserire una scheda di espansione opzionale F4IN o F2O per aumentare il numero di ingressi.
L'AF bit può essere interfacciato con quasi tutti i sistemi OEM, anche quelli con elaborazione DSP integrata. Oltre alla correzione automatica di de-EQ e de-Time, il software bit Drive offre controlli a livello esperto per la correzione del segnale, inclusa la manipolazione diretta della fase tramite filtri all-pass.

Ogni canale di ingresso dispone di ingressi preamplificati o speaker-level:

￭ Gli ingressi preamplificati sono bilanciati differenziali per la massima soppressione del rumore.
￭ Gli ingressi speaker-level sono attenuati e dispongono di simulazione universale del carico degli altoparlanti
￭ Sensibilità di ingresso regolabile con indicazione di sovraccarico
￭ Equalizzatore parametrico regolabile con 12 bande per canale - ogni banda dell'EQ di ingresso può essere configurata in modalità picco, low-shelf, high-shelf, notch o all-pass
￭ Controllo digitale dei ritardi di tempo Il RTA elettrico aiuta a configurare questi controlli di ingresso.

Ogni canale di uscita dispone di:

￭ Un equalizzatore parametrico a 15 bande completamente equipaggiato – ogni EQ di uscita può essere configurato in modalità picco, low-shelf, high-shelf, notch o all-pass
￭ Filtro crossover elettronico regolabile in passi da 1 Hz, con filtri Butterworth / Linkwitz / Bessel / Chebyshev / QLP, e pendenze da 6 a 48 Db
￭ Ritardo di tempo (che può essere inserito direttamente o calcolato in base alle differenze di lunghezza del percorso)
￭ Controllo del livello di uscita e della polarità di uscita
￭ Indicatori di sovraccarico di uscita

Inoltre, le cinque bande parametriche dell'Equalizzatore Finale influenzano simultaneamente tutti i canali di uscita, consentendo all'utente di modificare il suono dell'intero sistema senza compromettere l'equilibrio tra i canali.

La funzione RTA acustica integrata aiuta l'utente a configurare le regolazioni di uscita (è necessario un microfono di misurazione USB).
La routine Accordo può eseguire una calibrazione automatica dei ritardi di tempo, dei livelli e dell'EQ di uscita utilizzando il microfono USB.

Accessori opzionali

DRC AC: L'AF bit è compatibile con il telecomando opzionale DRC AC, che consente di controllare il volume master, il volume del subwoofer, la selezione della sorgente, la selezione della memoria preimpostata e l'attivazione/disattivazione dell'EQ di regolazione finale. Il funzionamento specifico del DRC AC è configurato nel software bit Drive.

DRC MP CAN: L'AF bit è compatibile con il telecomando opzionale DRC MP CAN, dotato di display OLED e in grado di gestire il volume master, il volume del subwoofer, la selezione della sorgente, la selezione della memoria preimpostata, l'attivazione/disattivazione dell'EQ di regolazione finale, le impostazioni di fader/balance e molte altre funzioni. Questo prodotto non necessita di programmazione nel software bit Drive. Per maggiori dettagli, consultare il manuale dell'utente DRC MP CAN.

F4IN: Questa scheda di espansione aggiunge 4 ulteriori canali di ingresso speaker-level all'AF bit. Questi hanno una capacità di tensione maggiore rispetto agli ingressi nativi dell'amplificatore AF bit e sono adatti per canali bassi ad alta tensione nei sistemi OEM di fascia alta.

F2O: Questa scheda di espansione aggiunge un secondo ingresso Toslink SPDIF ottico e aggiunge anche un ingresso SPDIF elettrico per segnali digitali coassiali.

B-CON: L'Audison B-CON consente l'ingresso digitale diretto dal tuo dispositivo compatibile Bluetooth, e audio ad alta risoluzione dai dispositivi compatibili con LDAC. Per la massima gamma dinamica, è possibile utilizzare Audison Absolute Volume per consentire al telefono di controllare l'uscita dell'amplificatore AF bit.

Maestro AR: La porta nativa Maestro garantisce l'interfacciamento con dispositivi equipaggiati con il protocollo Maestro / ADC. Ciò consente alle impostazioni audio di fabbrica di agire direttamente sull'amplificatore AF, fornendo un segnale corretto e pulito dal sistema OEM.

AF LINK: Questo cablaggio collega le uscite preamplificate DSP OUT dell'AF bit agli amplificatori AF D esterni.

2. CONTENUTO DELL‘IMBALLO

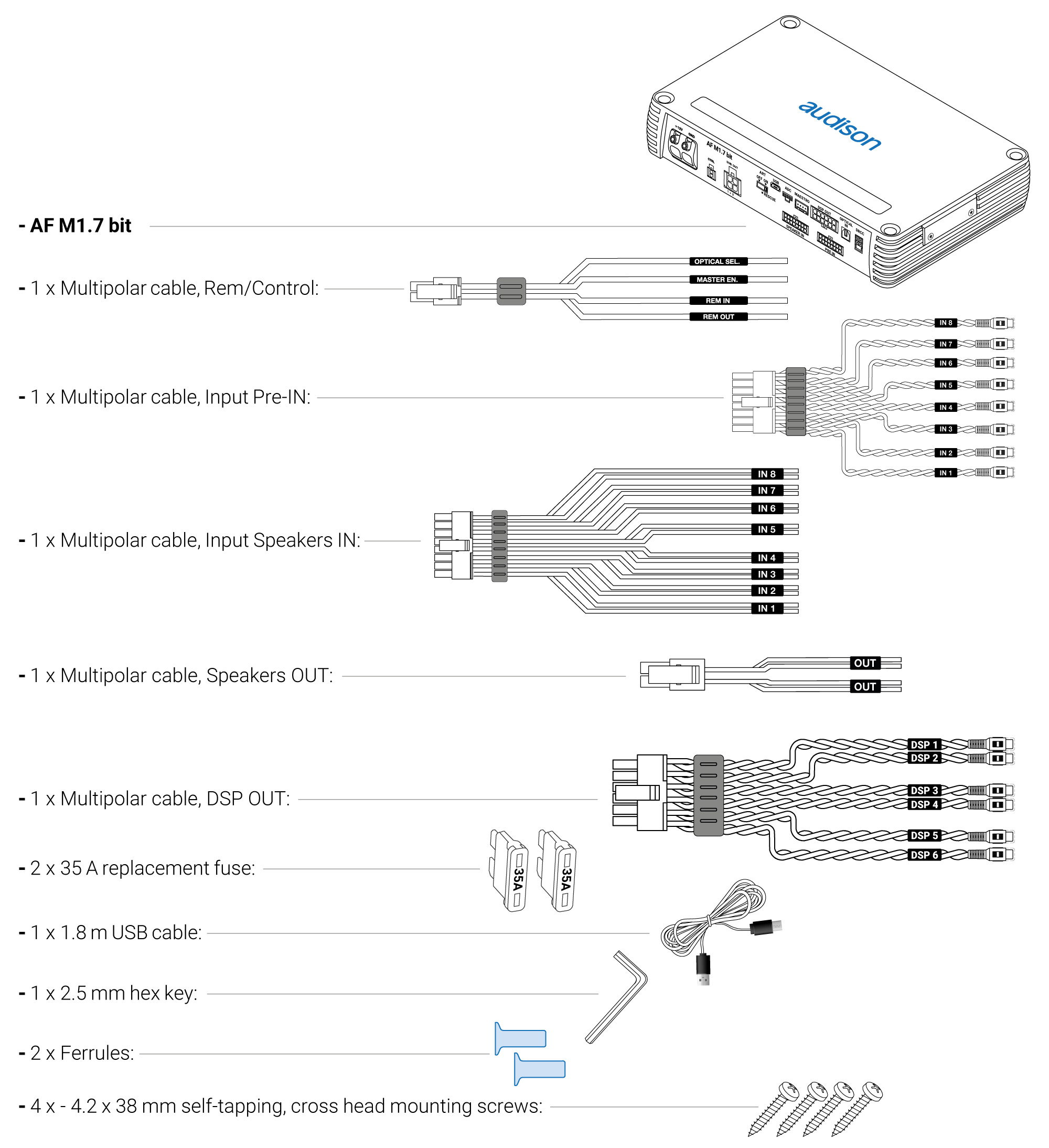

2.1. AF M1.7 bit



2.2. AF C4.10 bit

2.3. AF M5.11 bit



2.4 AF C8.14 bit

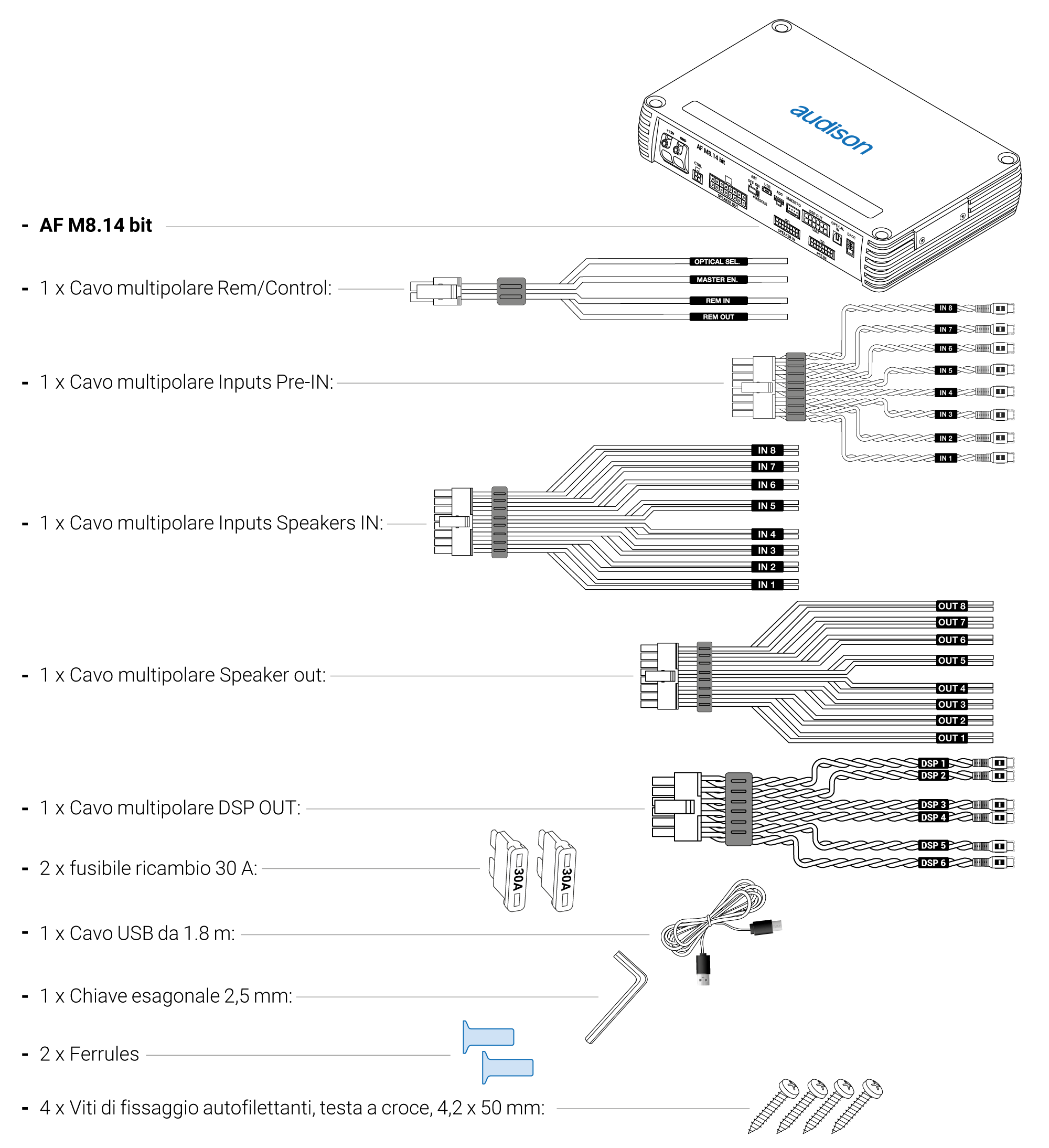

2.5 AF M8.14 bit

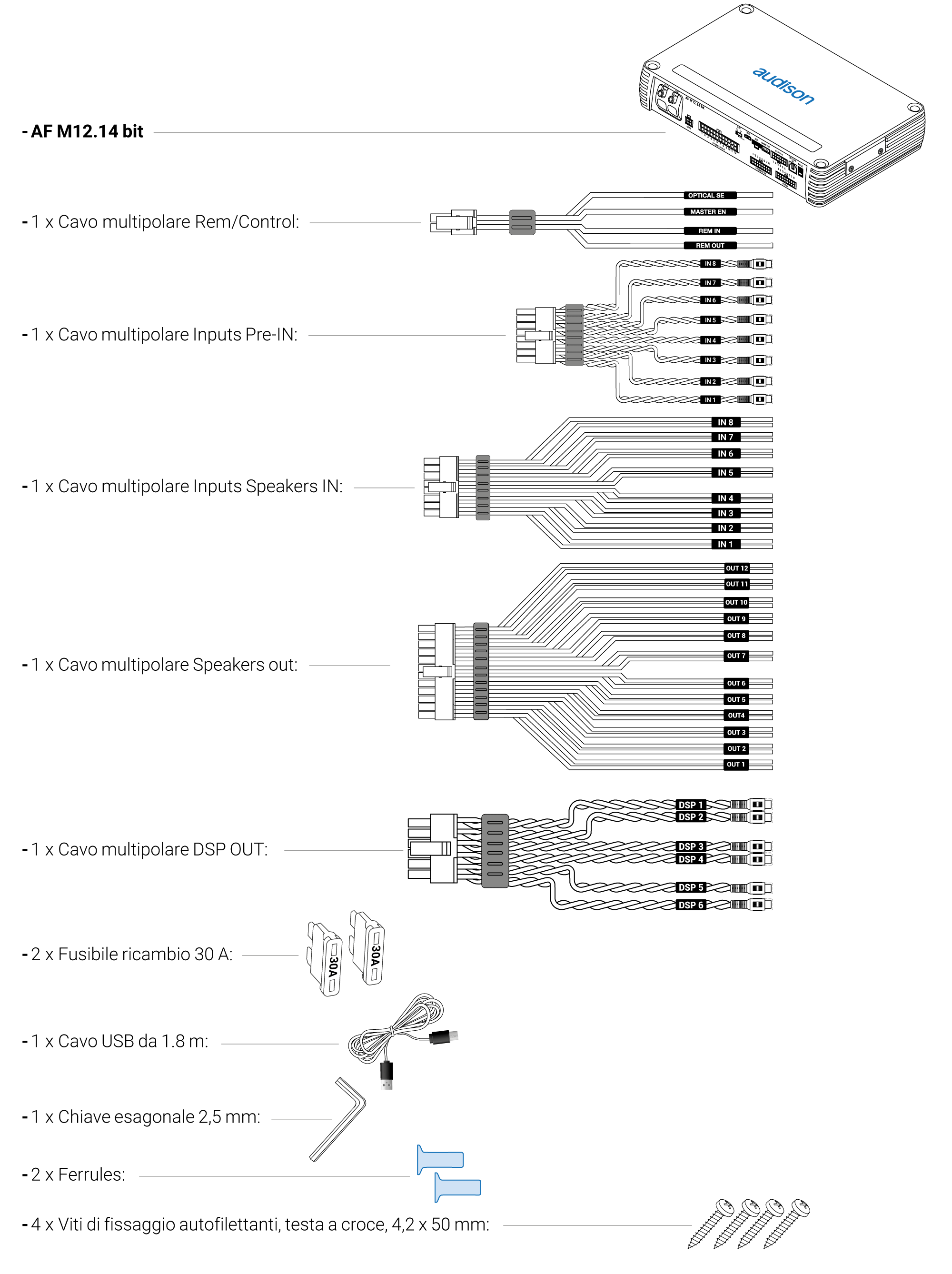

2.6 AF M12.14 bit

Nota: il CD con le tracce di test non è incluso. Ti preghiamo di scaricare le tracce di test su una chiavetta USB. Ecco il link alla pagina di download delle tracce di test Audison:
https://www.audison.eu/support/test-tracks/

3. INSTALLAZIONE E DIMENSIONI

Dopo aver effettuato tutte le connessioni dei cablaggi agli appositi connettori, inseriscili nell'amplificatore come mostrato.

ATTENZIONE: È FONDAMENTALE INSTALLARE CORRETTAMENTE QUESTO AMPLIFICATORE, EVITANDO DANNI INAVVERTITI AL VEICOLO.
Prima di modificare il veicolo in qualsiasi modo, inclusa l'uso delle viti fornite, verifica che il funzionamento del veicolo non venga compromesso. Si consiglia l'installazione da parte di un rivenditore autorizzato Audison.



3.1.1 AF M1.7 bit

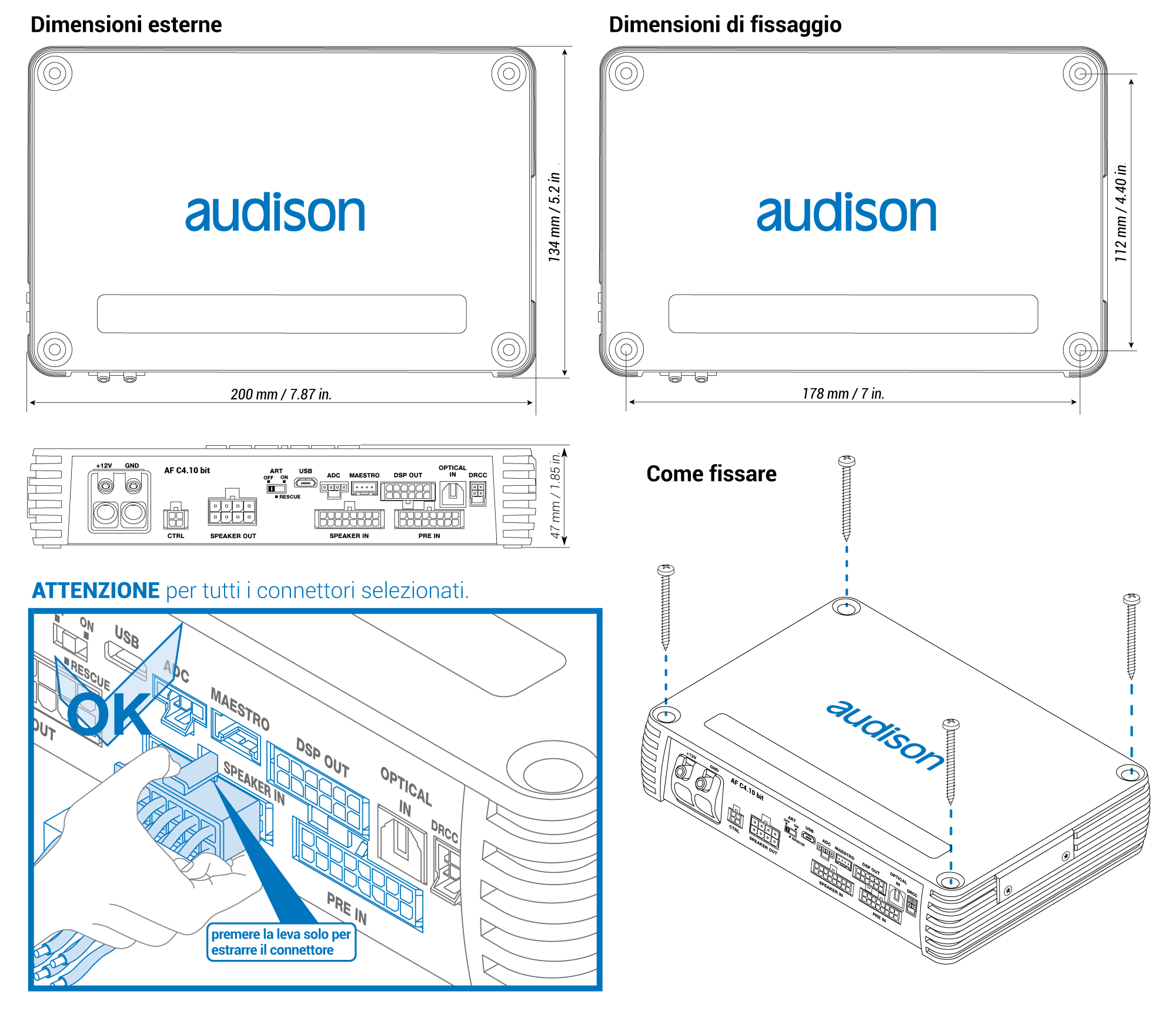

3.1.2 AF C4.10 bit

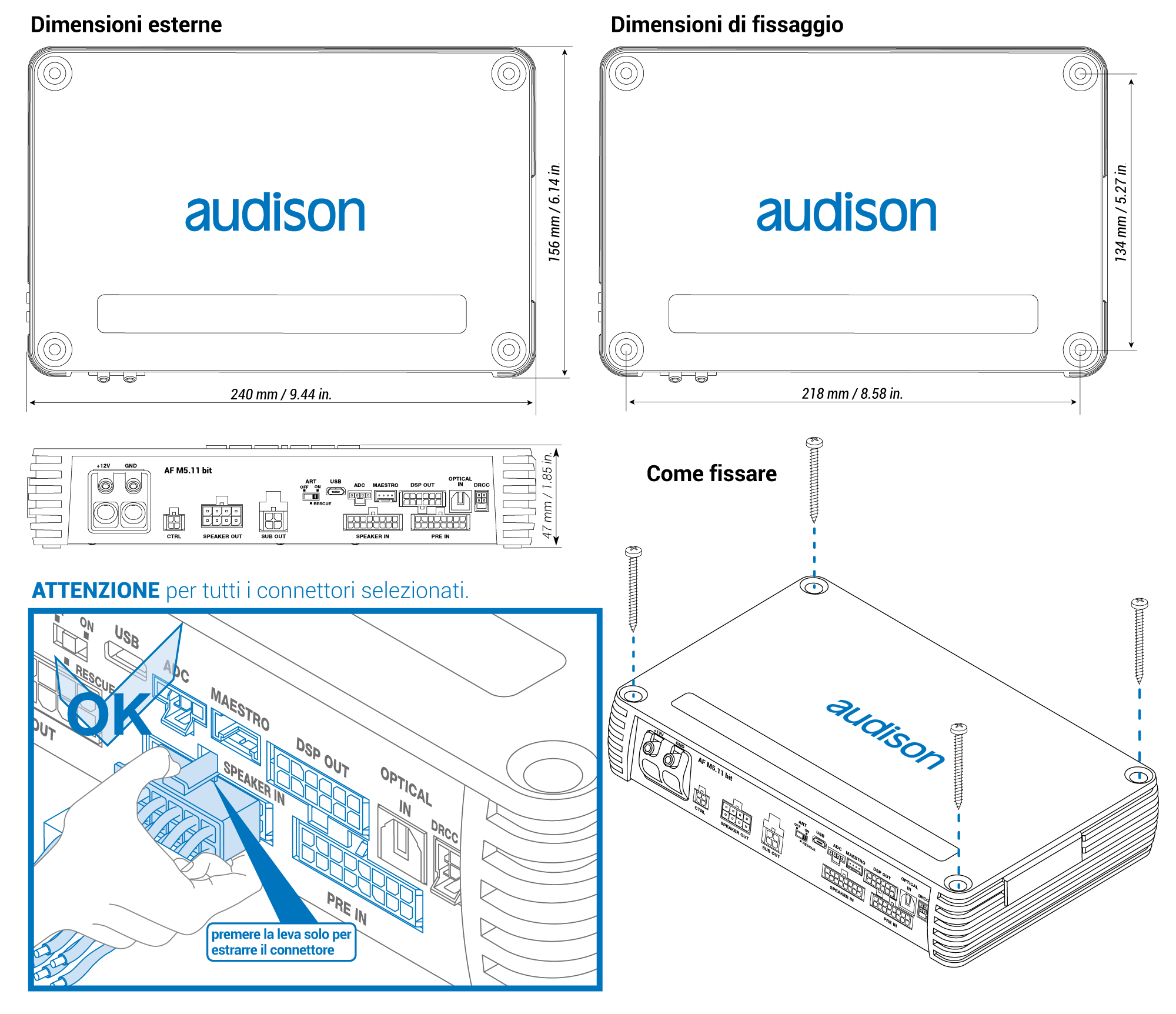

3.1.3 AF M5.11 bit

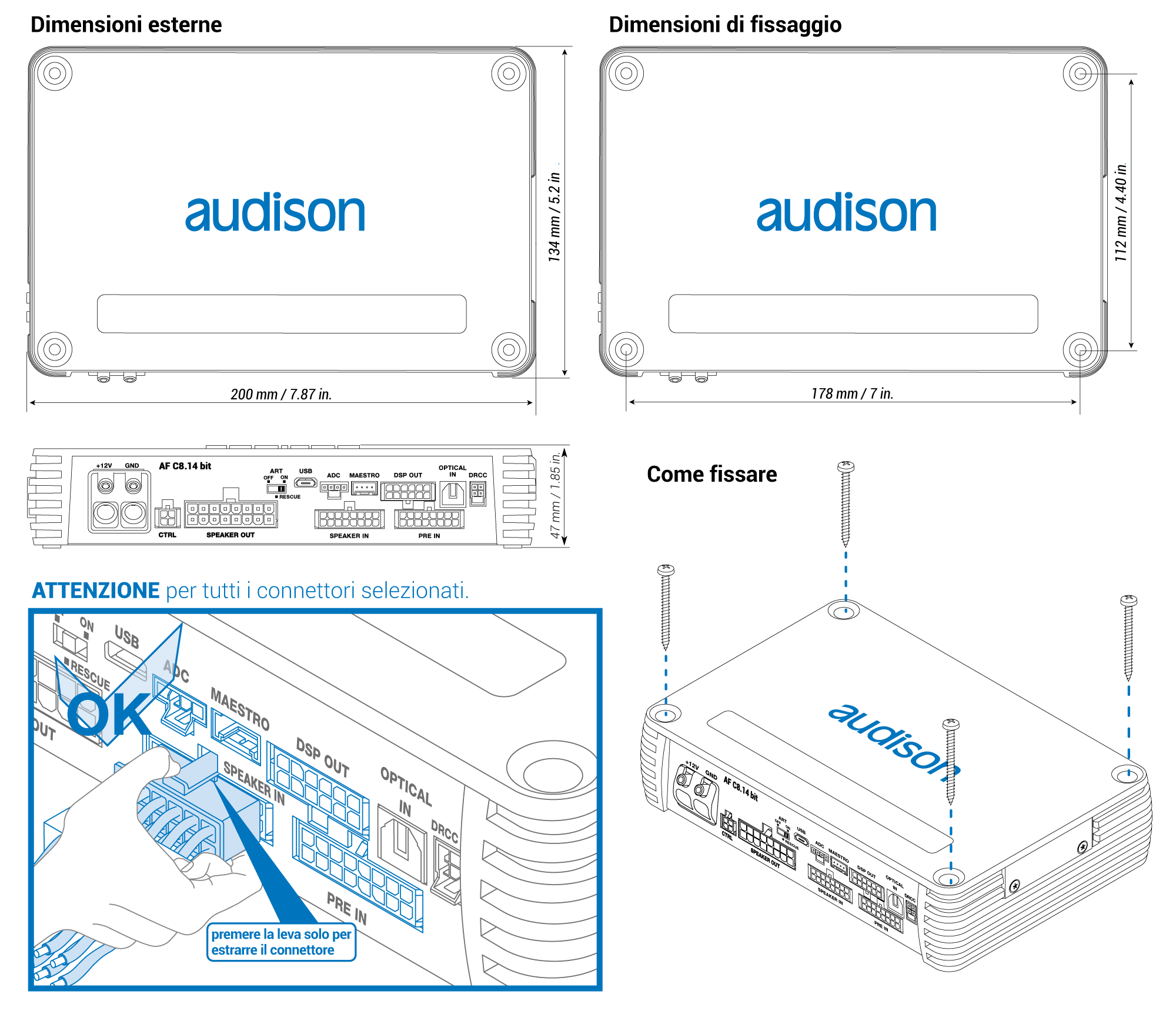

3.1.4 AF C8.14 bit

3.1.5 AF M8.14 bit

3.1.6 AF M12.14 bit

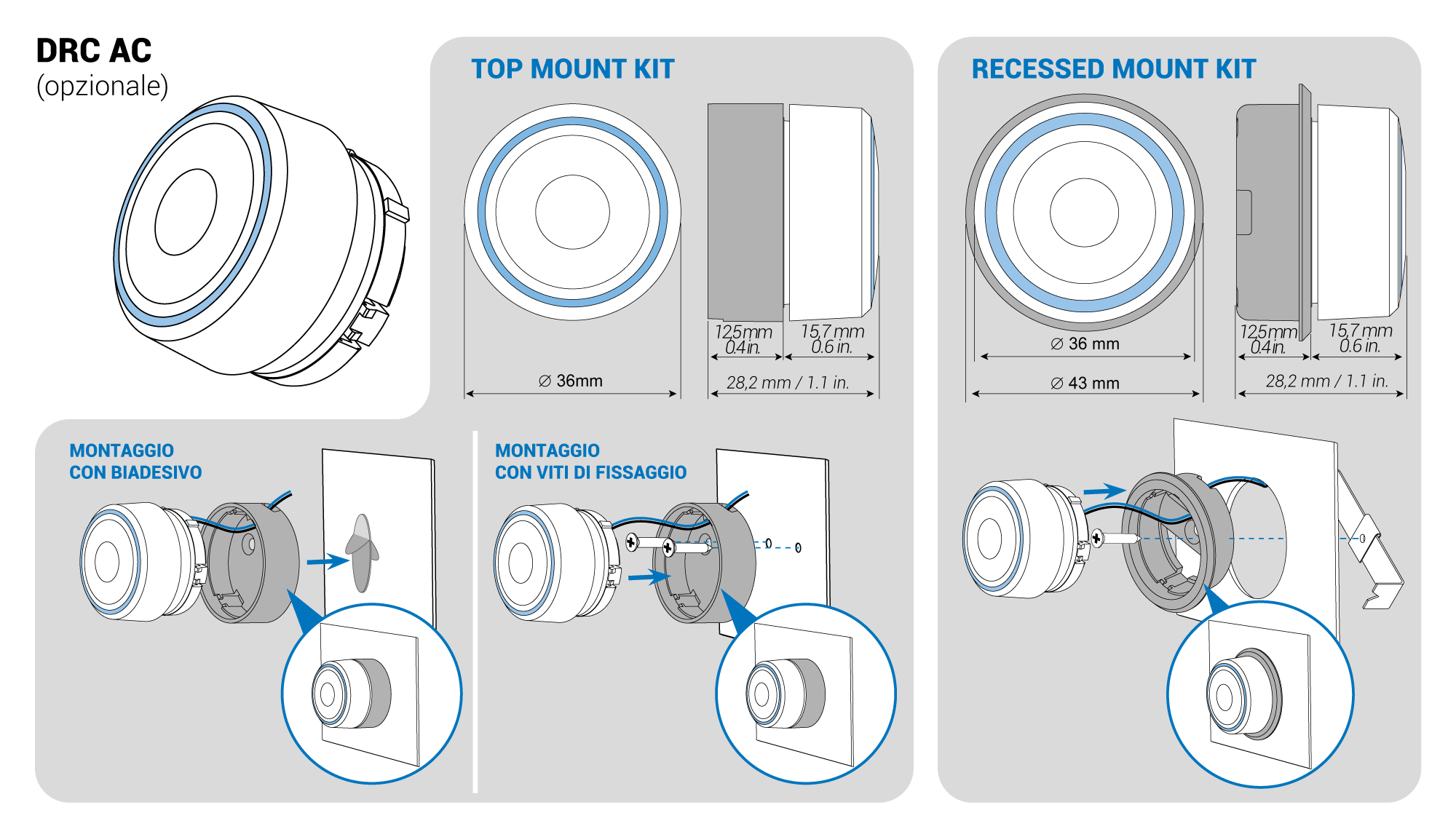

3.2 INSTALLAZIONE DRC AC, DRC MP CAN E CONNETTORI

4. CONNESSIONI CABLATE

4.1 TABELLA CALCOLO DIMESIONE CAVI

ATTENZIONE: È FONDAMENTALE INSTALLARE QUESTO AMPLIFICATORE IN MODO SICURO, EVITANDO DANNI AL VEICOLO. UN CABLAGGIO ERRATO DELL'ALIMENTAZIONE PUÒ CAUSARE DANNI AL VEICOLO, INCLUSI INCENDI. SEGUIRE LE PROCEDURE DI CABLAGGIO CORRETTE. SI CONSIGLIA L'INSTALLAZIONE DA PARTE DI UN RIVENDITORE AUTORIZZATO AUDISON.

4.2 DESCRIZIONE DEL PANNELLO DI CONNESSIONE

[1] POWER

+ 12V Power (11-15 VDC): morsetto per il collegamento per il cavo di alimentazione a 12V. Fai passare questo cavo direttamente verso un portafusibile (non incluso) al terminale positivo della batteria del veicolo. Per un miglior trasferimento della corrente si raccomanda di utilizzare cavi della massima sezione possibile e comunque della stessa sezione del cavo collegato al polo negativo e l’utilizzo dei Ferrules forniti nella confezione.

- Power (Ground): morsetto per il collegamento del polo negativo d’alimentazione dell’amplificatore.

NOTA: Devi utilizzare una messa a terra con bassa resistenza verso la batteria affinché l'amplificatore possa erogare la potenza nominale. In alcuni casi, ciò potrebbe significare che è necessario collegare la messa a terra al punto di messa a terra della batteria del veicolo, o potrebbe essere necessario migliorare il percorso di messa a terra dal punto di connessione alla batteria. I veicoli moderni spesso presentano percorsi di ritorno a terra problematici.

IMPORTANTE: Se l'alimentazione 12V+ o il percorso di messa a terra sono insufficienti, la funzione di silenziamento della Protezione da Bassa Tensione potrebbe attivarsi e non si sentirà alcun audio.

Per collegare correttamente la messa a terra (-), puoi utilizzare una vite già presente sulla parte metallica del veicolo. Se necessario, rimuovi eventuali residui di vernice o grasso.
Usa un multimetro digitale per assicurarti che ci sia una bassa resistenza tra il terminale negativo (-) della batteria e il punto di montaggio. Se possibile, collega tutte le masse dei componenti audio allo stesso punto di messa a terra. Questo aiuta a ridurre gran parte delle interferenze che possono verificarsi nella riproduzione audio.

IMPORTANTE: Osservare la corretta polarità delle connessioni come indicato dai terminali! Una connessione errata potrebbe danneggiare l’amplificatore.

Dopo aver acceso alimentazione, attendere almeno 10 secondi prima di accendere l’AF bit.

Collegamento alimentazione multipla

Nel caso di sistemi con più di un amplificatore AF bit, si prega di seguire queste raccomandazioni per il collegamento dell'alimentazione multipla.

Come accendere l'amplificatore AF bit

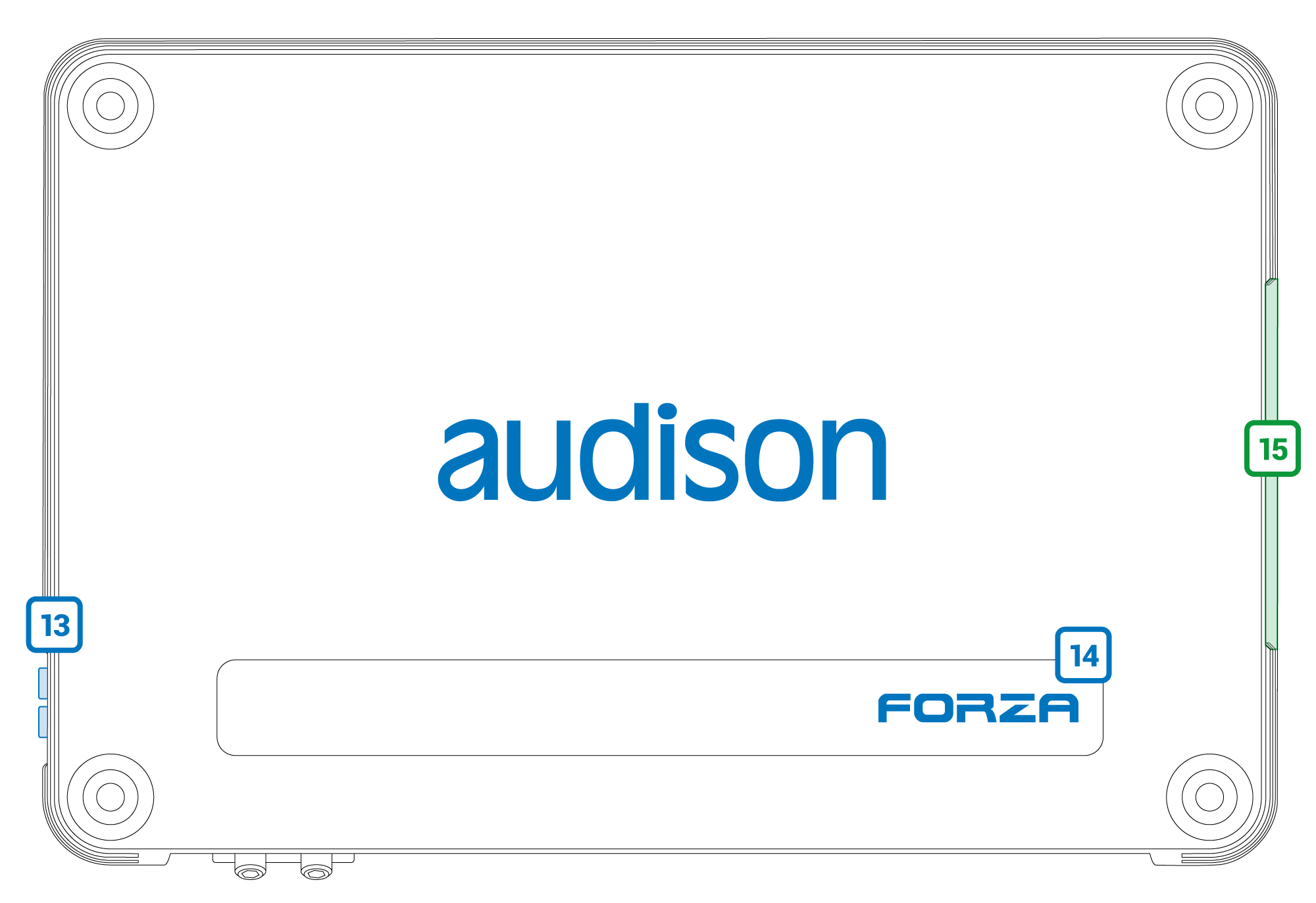

L’AF bit è acceso quando il logo FORZA si illumina di blu. Può essere acceso/spento nei seguenti modi:

1. Tramite REMOTE IN: collegando il terminale REMOTE IN sul cavo in dotazione CTRL con il terminale Remote Out proveniente da una sorgente audio after market, la quale attiverà la funzione di accensione e spegnimento dell’amplificatore.

2. Tramite SPEAKER IN: connettendo il segnale d’uscita alto livello di una sorgente ai terminali IN1 - IN2 del connettore SPEAKER IN e posizionando su ON il selettore ART. In questo modo si attiva la funzione AUTO TURN ON (ART) che permette di accendere l’amplificatore quando è presente segnale alto livello. Posizionando su OFF il selettore ART questa funzione viene disattivata.

3. Tramite DRC AC: con una leggera pressione sulla manopola del DRC AC (accensione). Con una pressione prolungata sulla manopola del DRC AC (spegnimento). In questo caso non sono necessari altri collegamenti per l’accensione.

Nota: se l’amplificatore è stato acceso tramite ingresso Remote IN, può essere spento solo dallo stesso Remote In. Se invece l’amplificatore è stato acceso tramite DRC AC, allora può essere spento da DRC AC oppure ingresso Remote IN.

[2] CTRL (REM IN-OUT / CONTROLS)

terminali per l’accensione e il controllo dell’AF bit:

- Remote IN: ingresso per l’accensione remota dell’AF bit tramite l’uscita Remote Out di una sorgente di segnale audio. E’ possibile collegare il REM IN al terminale sottochiave veicolo (ACC). La tensione applicata deve essere compresa fra 7 e 14,5 VDC. Se si utilizza una sorgente con uscite amplificate di tipo BTL l’accensione dell’AF bit può avvenire automaticamente (vedi sez. 4.10), quindi non sarà necessario collegare il terminale REM IN.

- Remote OUT: uscita per l’accensione remota degli altri dispositivi/amplificatori collegati all’AF bit. Dal momento dell’accensione il prodotto impiega circa 12 secondi per fornire il REM OUT all’uscita, ma sarà possibile impostare tale ritardo di accensione via software (vedi sez. 4.17 FUNZIONALITÀ). Questa uscita ha una capacità di corrente di 200 mA, ed è in grado di pilotare un relè automotive.

- CONTROL 1:Terminale configurabile tramite software bitDrive per l’attivazione di un comando a scelta tra cambio sorgente, cambio memoria, cambio volume, abilitazione/disabilitazione Final tuning EQ. Questo comando si attiva collegando il terminale a +12 V. Consultare la sezione 4.16 TRIGGER per maggiori informazioni.

- CONTROL 2: Terminale configurabile tramite software bitDrive per l’attivazione di un comando a scelta tra cambio sorgente, cambio memoria, cambio volume, abilitazione/disabilitazione Final tuning EQ. Questo comando si attiva collegando il terminale a +12 V. Consultare la sezione 4.16 TRIGGER per maggiori informazioni.

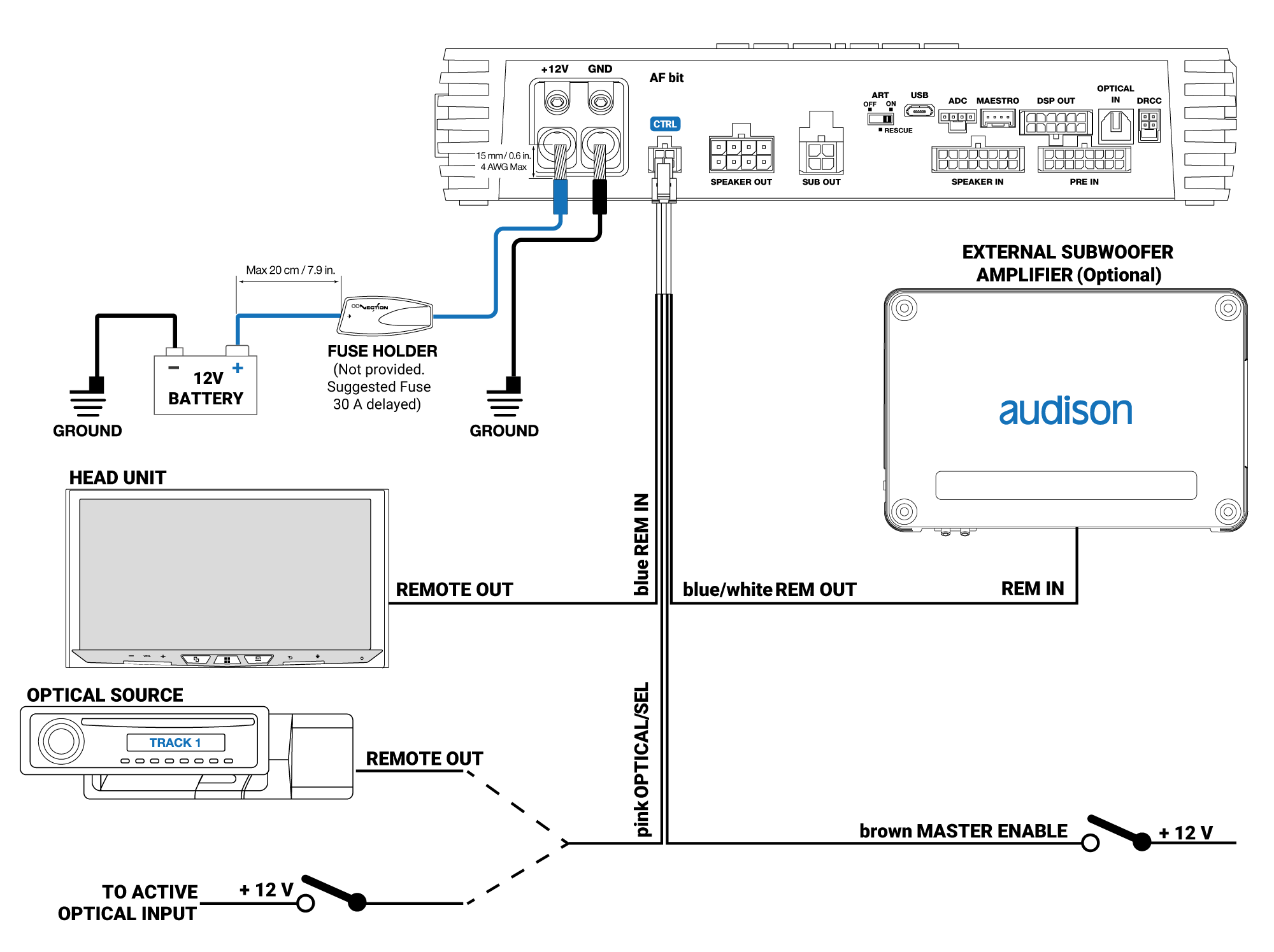

Accensione AF bit da Remote IN



[3] SPEAKER OUT

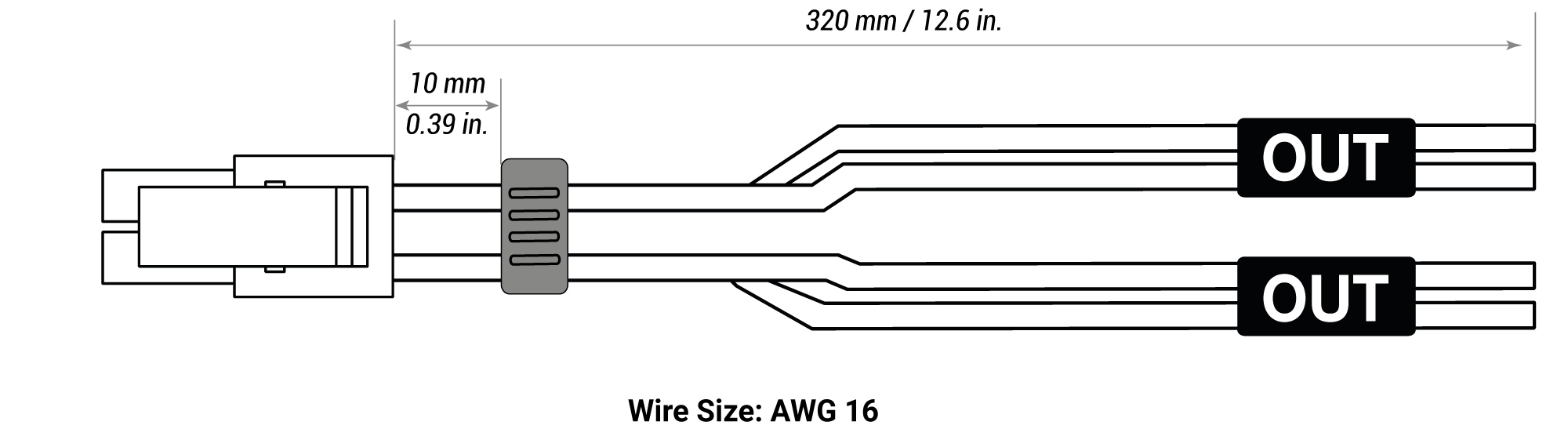

Ogni AF bit è fornito con un cablaggio per le uscite altoparlante che corrisponde ai suoi canali di uscita. Queste uscite possono gestire carichi minimi di 2Ω.

IMPORTANTE: carico minimo di 2Ω (4Ω quando in modalità bridged). Non permettere mai che i cavi di uscita altoparlante entrino in corto con il telaio del veicolo o con un altro cavo altoparlante!

Ciò potrebbe attivare la funzione di protezione contro il muto o, nei casi estremi, causare danni all'attrezzatura.

ATTENZIONE: Per mettere in bridge una coppia di canali stereo in un canale più potente, collega il cavo positivo (+) dello speaker del canale con numero dispari al terminale positivo (+) dello speaker e collega il cavo negativo (-) dello speaker del canale con numero pari al terminale negativo (-) dello speaker.

AVVISO: Non tentare di mettere in bridge canali che non appartengono a una coppia stereo.

IMPORTANTE: Un cablaggio errato delle uscite durante il bridging può danneggiare l'amplificatore AF bit. Assicurati che i fili non utilizzati non entrino in corto tra loro o con la massa del telaio.

Nota: Quando si mettono in bridge due canali in un singolo canale, i canali in bridge possono supportare un carico minimo di 4Ω (2Ω per lato).

Esempi di collegamento di canali SPK OUT:

AF M1.7 bit

fornito di un cavo a 4 poli con il quale si possono collegare fino a 2 canali SPK OUT amplificati. I 2 canali SPK OUT amplificati sono internamente connessi in parallelo, per raggiungere una potenza totale di 600 W x 1 @ 4Ω.

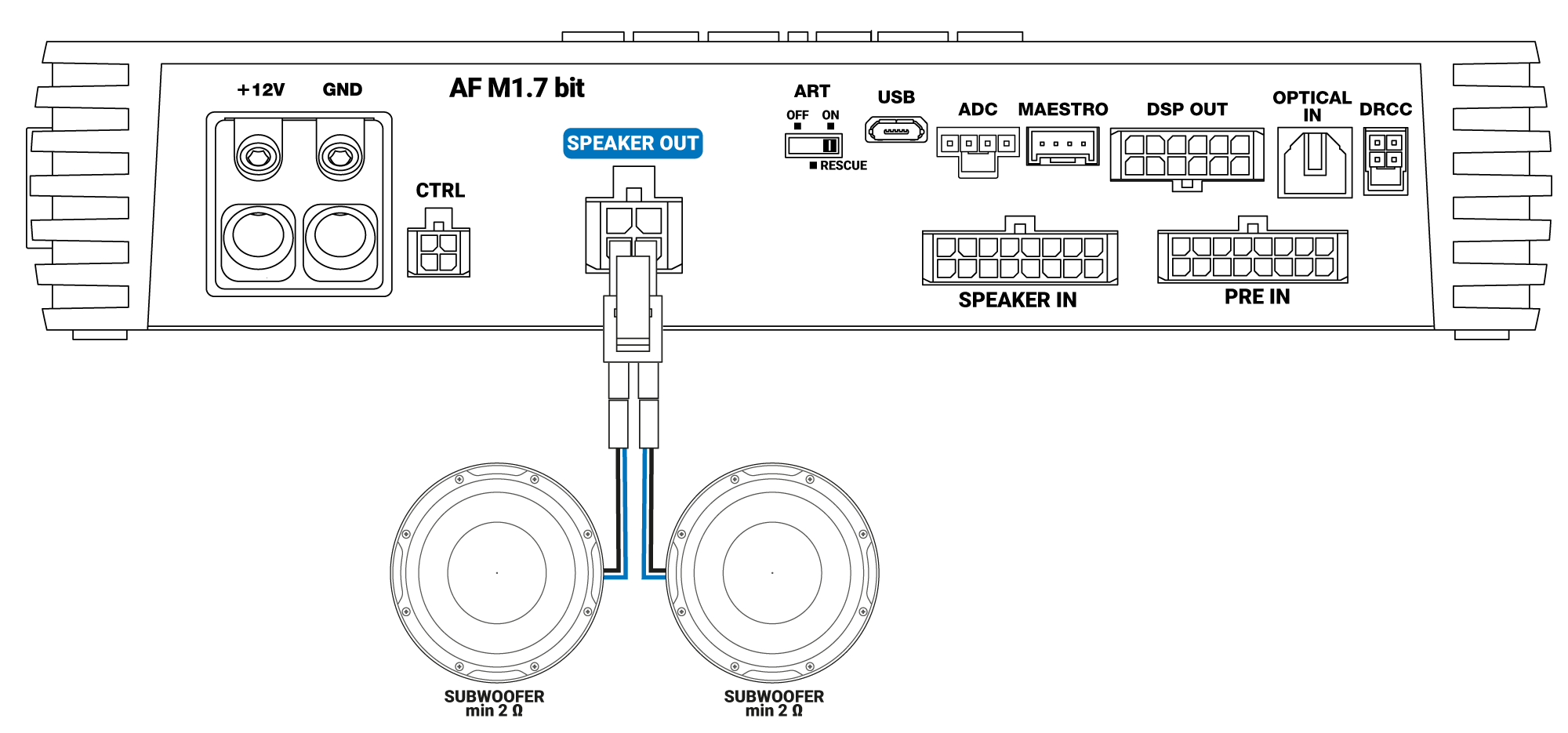

Ci sono diverse modalità di collegamento possibili:

1. 1. un Subwoofer collegato and un solo canale SPK OUT
   2. un Subwoofer collegato ad entrambi i due canali SPK OUT in parallelo (per avere maggiore corrente rispetto al caso precedente)
   3. due Subwoofer collegati ai due canali SPK OUT e pilotati in Mono.

Le uscite di potenza sono specializzabili tramite PC software. Ogni canale dispone di:

• • un equalizzatore parametrico a 31 poli;
  • un crossover elettronico con 68 passi di frequenze e filtri di tipo Butterworth oppure Linkwitz -Riley
  • con pendenze da 6 a 24 dB;
  • una linea di ritardo temporale digitale;
  • L’attivazione dell’inversione di fase;
  • La regolazione del suo livello d’uscita da 0 a -40 dB;

CH 1  AMPLIFIED OUTPUT CHANNELS CONFIGURATION

POWER CHANNEL CONFIG
STEREO MODE	BRIDGE MODE
CH1 600 W @ 4 Ω CH1 1000 W @ 2 Ω CH1 1200 W @ 1 Ω	-

AF C4.10 bit

fornito di un cavo a 8 poli con il quale si possono collegare fino a 4 canali SPK OUT amplificati 90 W RMS x 4 @ 4Ω, collegabili con l’apposito cavo in dotazione.

Le uscite di potenza sono specializzabili tramite PC software. Ogni canale dispone di:

• un equalizzatore parametrico a 15 poli;
• un crossover elettronico con 68 passi di frequenze e filtri di tipo Butterworth oppure Linkwitz -Riley
• con pendenze da 6 a 24 dB;
• una linea di ritardo temporale digitale;
• L’attivazione dell’inversione di fase;
• La regolazione del suo livello d’uscita da 0 a -40 dB;

Inoltre è possibile effettuare configurazioni a Ponte per incrementare la potenza di uscita.

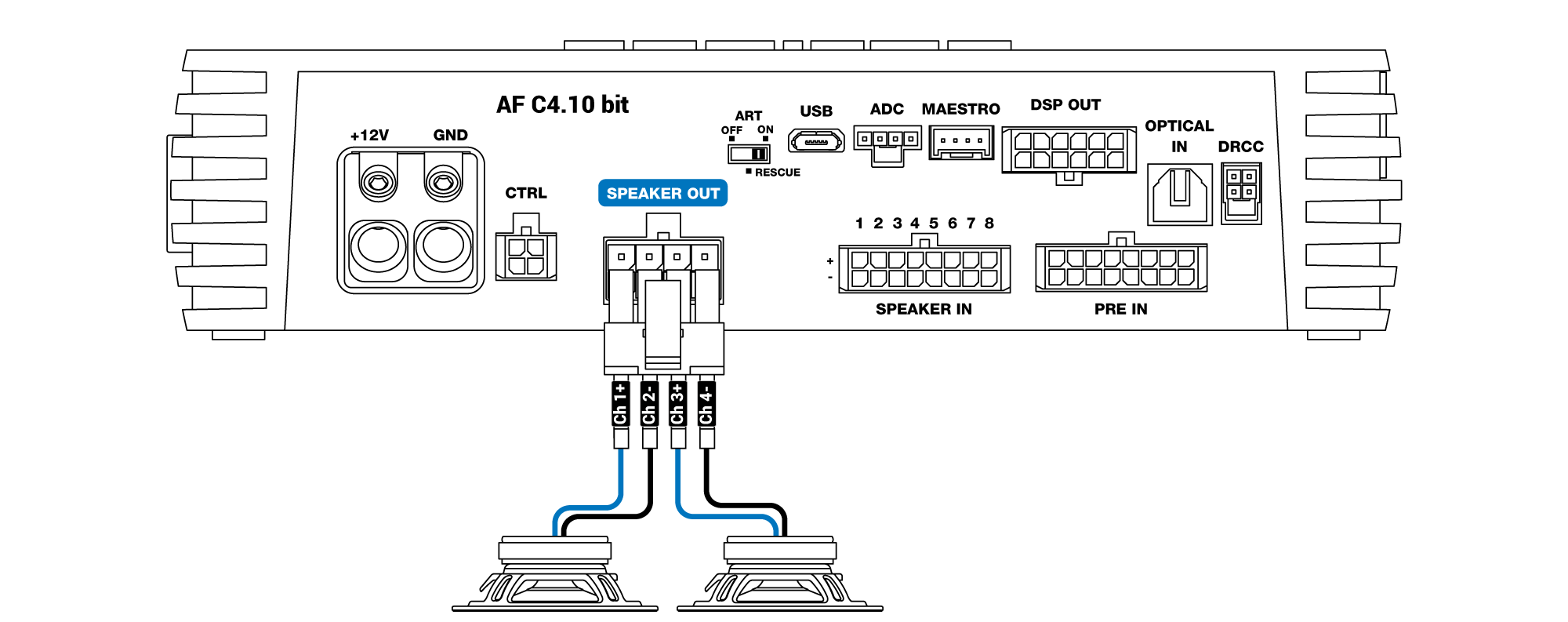

Esempio di collegamento di canali a PONTE (bridged)

CH 1 ÷ CH 4 AMPLIFIED OUTPUT CHANNELS CONFIGURATION

POWER CHANNEL CONFIG
STEREO MODE	BRIDGE MODE
CH1 90 W @ 4 Ω / 150 W @ 2 Ω CH2 90 W @ 4 Ω / 150 W @ 2 Ω	CH1+ / CH2- 300 W @ 4 Ω
CH3 90 W @ 4 Ω / 150 W @ 2 Ω CH4 90 W @ 4 Ω / 150 W @ 2 Ω	CH3+ / CH4- 300 W @ 4 Ω

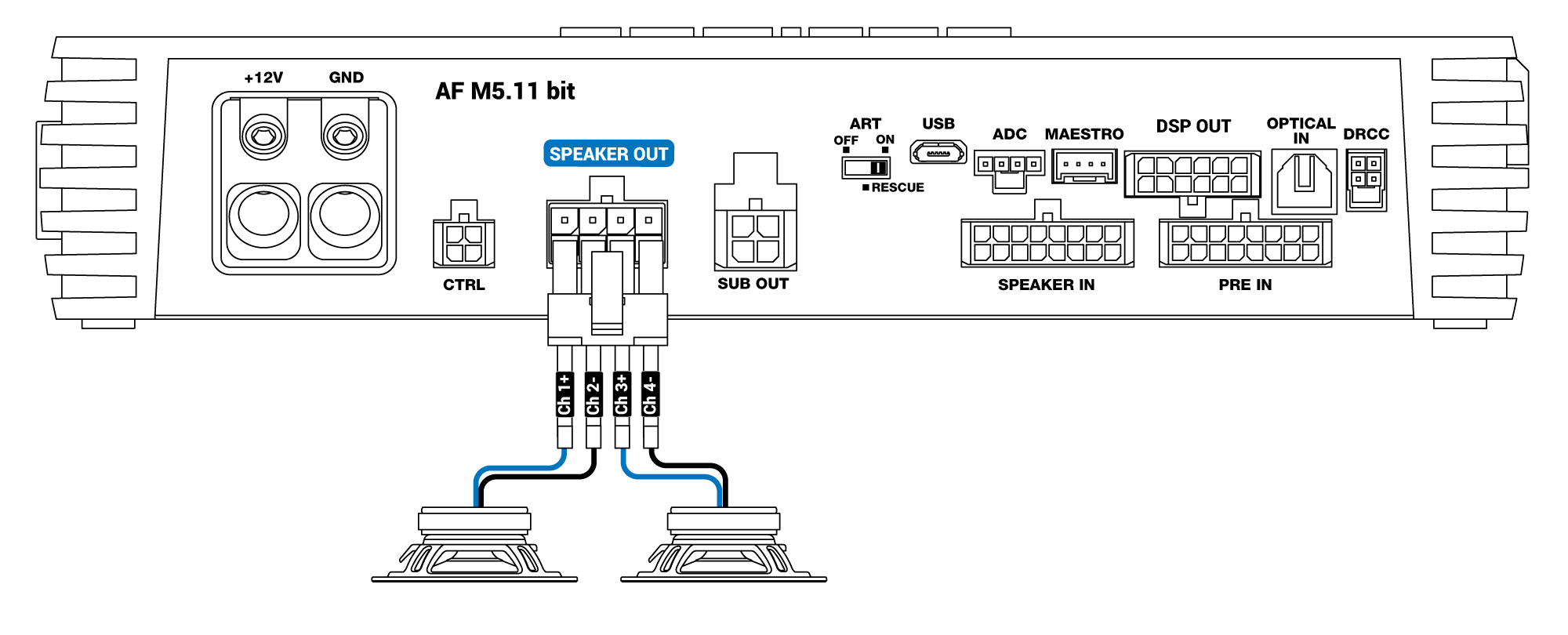

AF M5.11 bit

fornito di un cavo a 8 poli con il quale si possono collegare fino a 4 canali SPK OUT amplificati 100 W x 4 @ 4Ω + 1 canale SUB OUT amplificato 400 W x 1 @ 4Ω, collegabili con l’apposito cavo in dotazione.

Le uscite di potenza sono specializzabili tramite PC software. Ogni canale dispone di:

• un equalizzatore parametrico a 15 poli;
• un crossover elettronico con 68 passi di frequenze e filtri di tipo Butterworth oppure Linkwitz -Riley con pendenze da 6 a 24 dB;
• una linea di ritardo temporale digitale;
• L’attivazione dell’inversione di fase;
• La regolazione del suo livello d’uscita da 0 a -40 dB;

Inoltre è possibile effettuare configurazioni a Ponte per incrementare la potenza di uscita.

Esempio di collegamento di canali a PONTE (bridged)

CH 1 ÷ CH 4 AMPLIFIED OUTPUT CHANNELS CONFIGURATION

POWER CHANNEL CONFIG
STEREO MODE	BRIDGE MODE
CH1 100 W @ 4 Ω / 150 W @ 2 Ω CH2 100 W @ 4 Ω / 150 W @ 2 Ω	CH1+ / CH2- 300 W @ 4 Ω
CH3 100 W @ 4 Ω / 150 W @ 2 Ω CH4 100 W @ 4 Ω / 150 W @ 2 Ω	CH3+ / CH4- 300 W @ 4 Ω

SUB OUT

Uscita amplificata 400 W x 1 @ 4Ω sottoposta a filtraggio Low Pass, ottimizzata per pilotare un subwoofer esterno singolo o a doppia bobina, oppure un coppia di subwoofer.

SUB OUT AMPLIFIED OUTPUT CHANNEL

SUB OUT MODE

SUB 400 W @ 4 Ω / 600 W @ 2 Ω

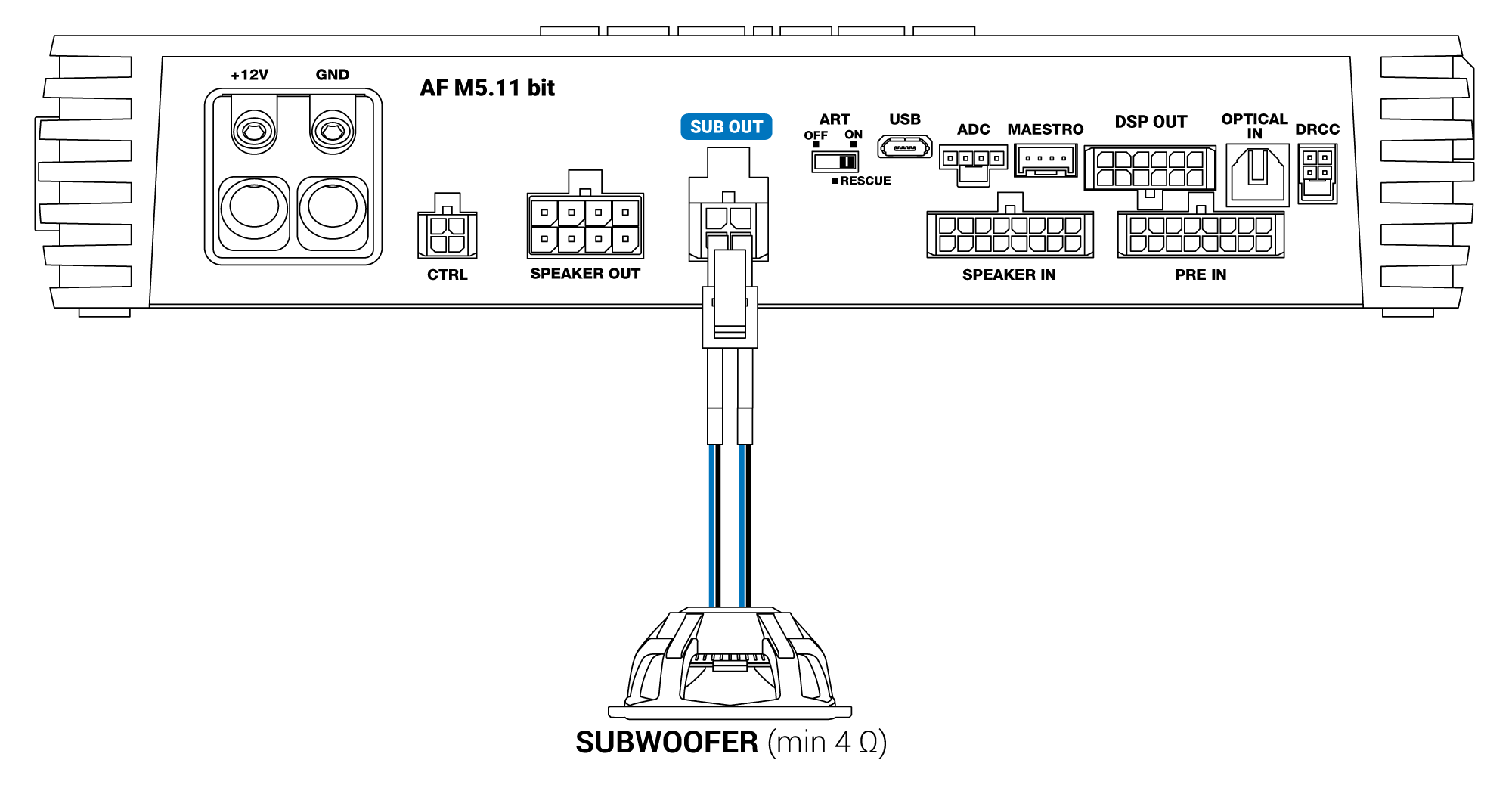

Esempio 1: Connessione a un subwoofer con singola bobina (minimo 2 Ohm)

si consiglia di mettere in parallelo le uscite SUB OUT+ e SUB OUT- per avere maggiore portata in corrente.

In alternativa si può usare una sola delle due uscite SUB OUT+/- a propria scelta.

Esempio 2: Connessione a un subwoofer con doppia bobina (minimo 4+4 Ohm)

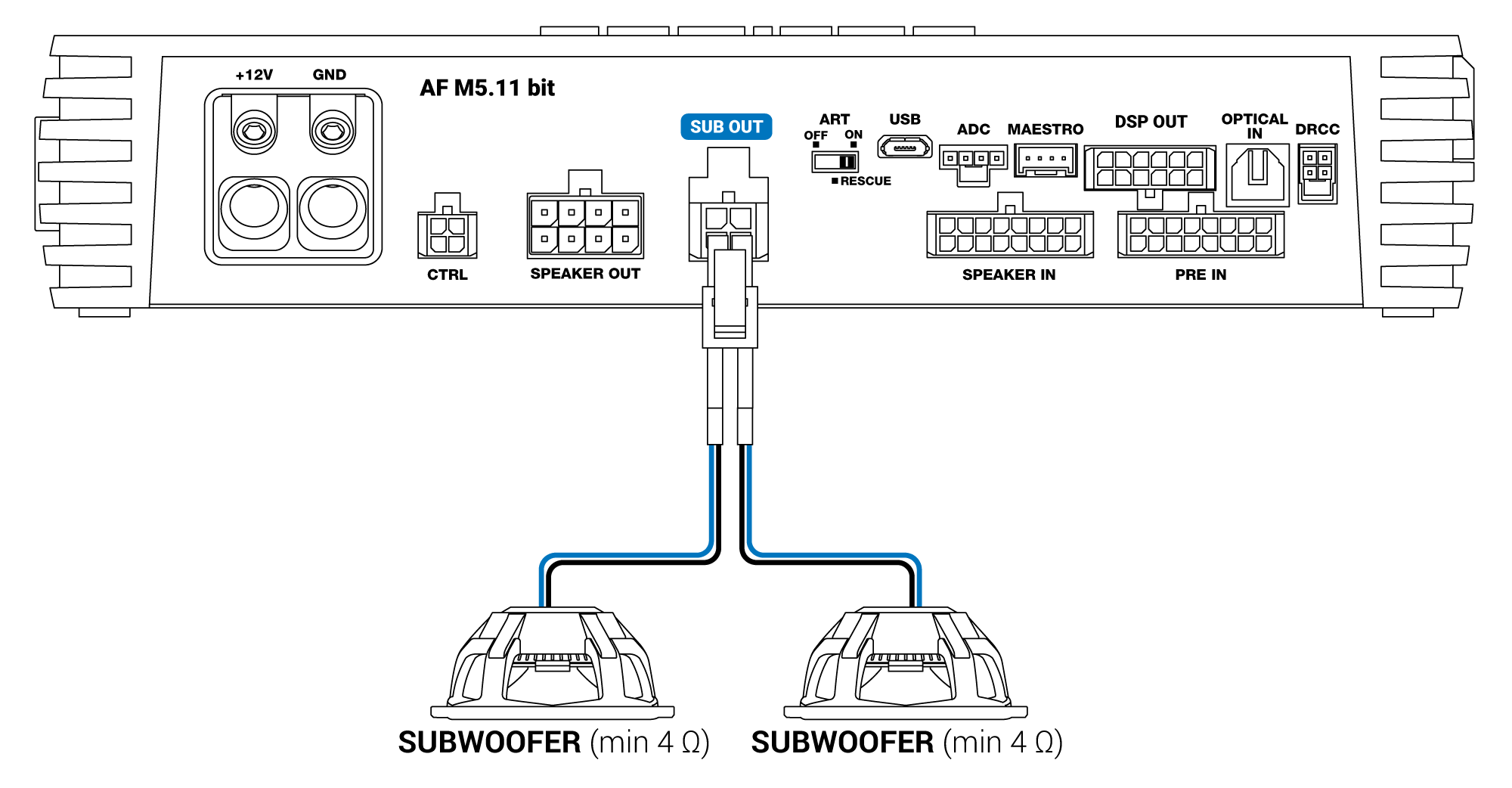

Esempio 3: Connessione a due subwoofer (minimo 4 Ohm)



AF C8.14 bit

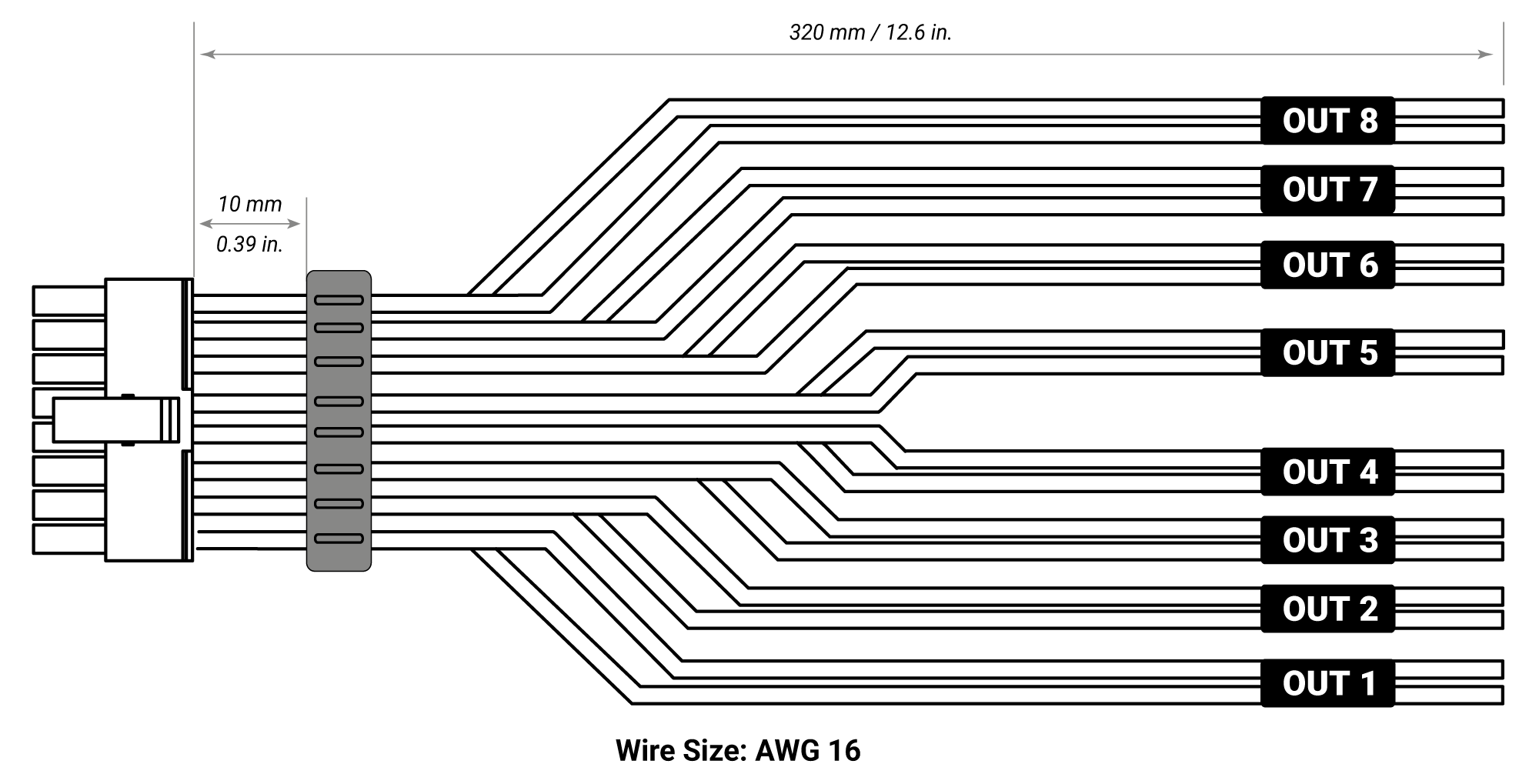

fornito di un cavo a 16 poli con il quale si possono collegare fino a 8 canali SPK OUT amplificati
65 W x 8 @ 4Ω, collegabili con l’apposito cavo in dotazione.

Le uscite di potenza sono specializzabili tramite PC software. Ogni canale dispone di:

• un equalizzatore parametrico a 15 poli;
• un crossover elettronico con 68 passi di frequenze e filtri di tipo Butterworth oppure Linkwitz -Riley
• con pendenze da 6 a 24 dB;
• una linea di ritardo temporale digitale;
• L’attivazione dell’inversione di fase;
• La regolazione del suo livello d’uscita da 0 a -40 dB;

Inoltre è possibile effettuare configurazioni a Ponte per incrementare la potenza di uscita.

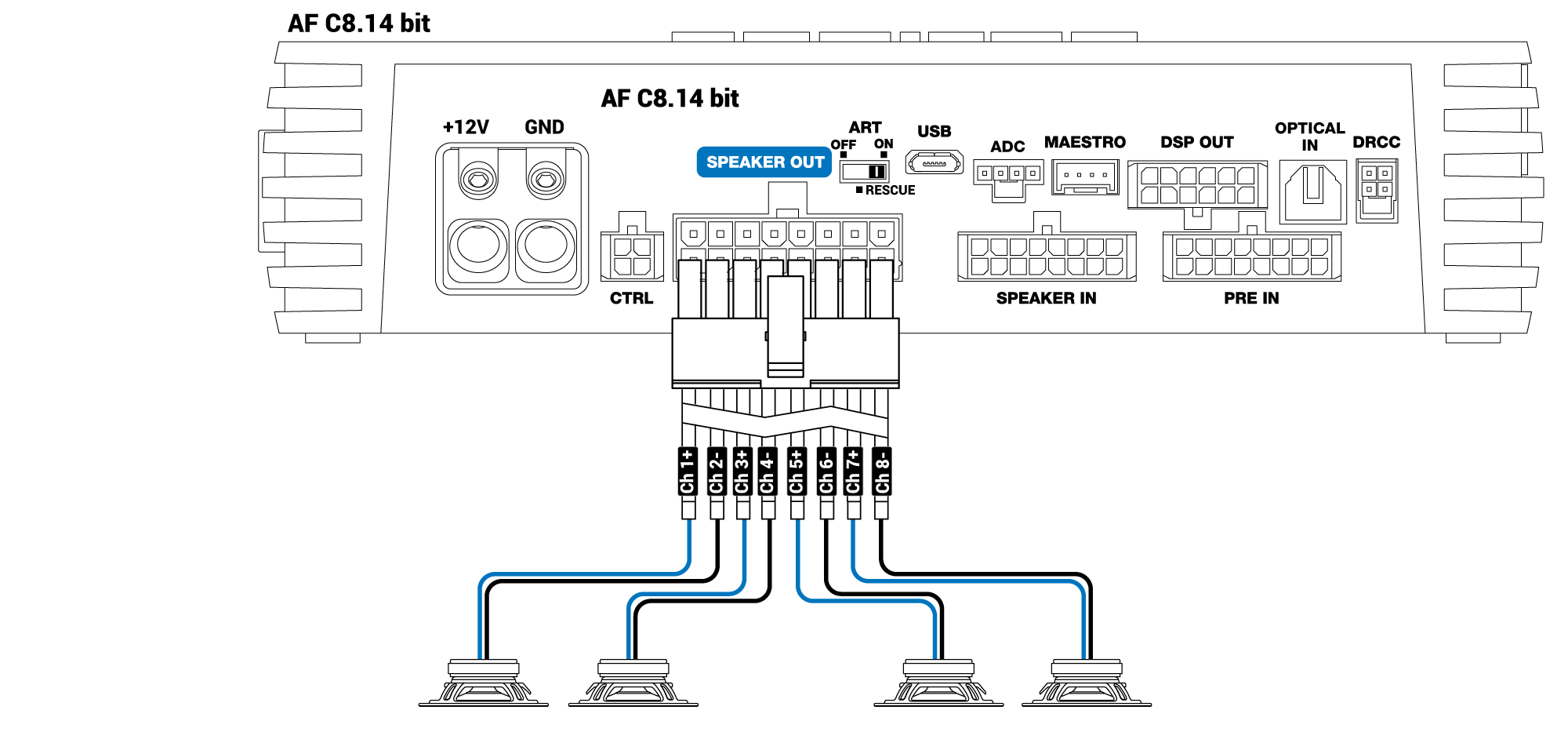

Esempio di collegamento di canali a PONTE (bridged)

CH 1 ÷ CH 8 AMPLIFIED OUTPUT CHANNELS CONFIGURATION

POWER CHANNEL CONFIG
STEREO MODE	BRIDGE MODE
CH1 65 W @ 4 Ω / 100 W @ 2 Ω CH2 65 W @ 4 Ω / 100 W @ 2 Ω	CH1+ / CH2- 200 W @ 4 Ω
CH3 65 W @ 4 Ω / 100 W @ 2 Ω CH4 65 W @ 4 Ω / 100 W @ 2 Ω	CH3+ / CH4- 200 W @ 4 Ω
CH5 65 W @ 4 Ω / 100 W @ 2 Ω CH6 65 W @ 4 Ω / 100 W @ 2 Ω	CH5+ / CH6- 200 W @ 4 Ω
CH7 65 W @ 4 Ω / 100 W @ 2 Ω CH8 65 W @ 4 Ω / 100 W @ 2 Ω	CH7+ / CH8- 200 W @ 4 Ω

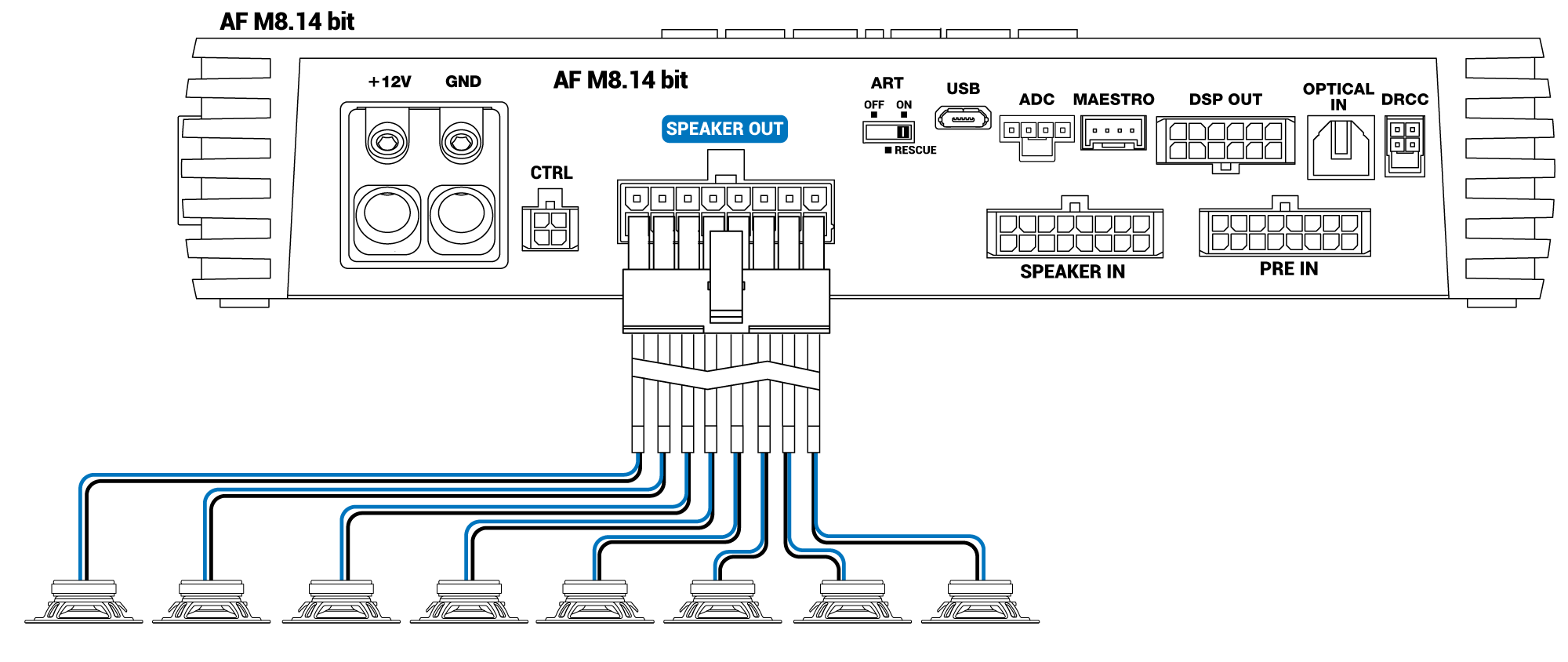

AF M8.14 bit

fornito di un cavo a 16 poli con il quale si possono collegare fino a 8 canali SPK OUT amplificati
90 W x 8 @ 4Ω, collegabili con l’apposito cavo in dotazione.

Le uscite di potenza sono specializzabili tramite PC software. Ogni canale dispone di:

• un equalizzatore parametrico a 15 poli;
• un crossover elettronico con 68 passi di frequenze e filtri di tipo Butterworth oppure Linkwitz -Riley;
• con pendenze da 6 a 24 dB;
• una linea di ritardo temporale digitale;
• L’attivazione dell’inversione di fase;
• La regolazione del suo livello d’uscita da 0 a -40 dB;

Inoltre è possibile effettuare configurazioni a Ponte per incrementare la potenza di uscita.

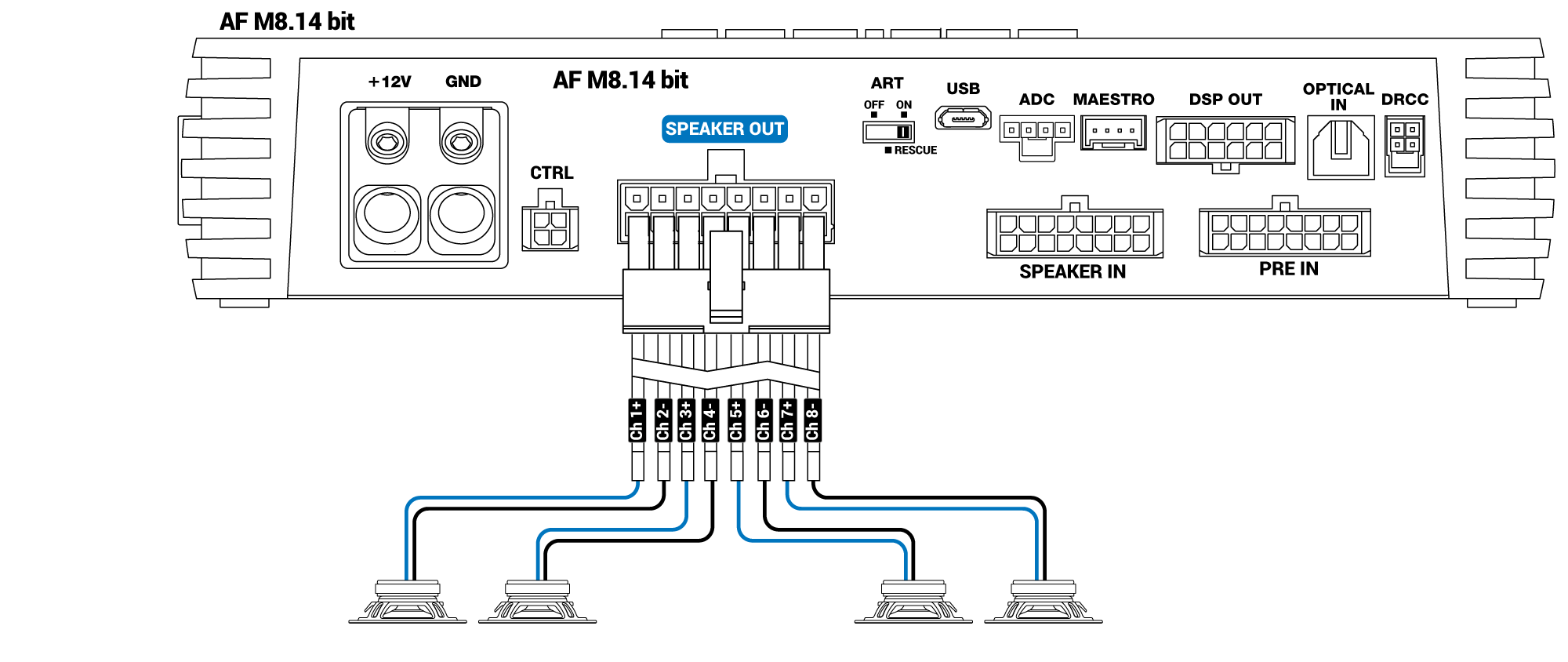

Esempio di collegamento di canali a PONTE (bridged)

CH 1 ÷ CH 8 AMPLIFIED OUTPUT CHANNELS CONFIGURATION

POWER CHANNEL CONFIG
STEREO MODE	BRIDGE MODE
CH1 90 W @4ohm, 140W @2 Ω CH2 90 W @4ohm, 140W @2 Ω	CH1+ / CH2- 280 W @ 4 Ω
CH3 90 W @4ohm, 140W @2 Ω CH4 90 W @4ohm, 140W @2 Ω	CH3+ / CH4- 280 W @ 4 Ω
CH5 90 W @4ohm, 140W @2 Ω CH6 90 W @4ohm, 140W @2 Ω	CH5+ / CH6- 280 W @ 4 Ω
CH7 90 W @4ohm, 140W @2 Ω CH8 90 W @4ohm, 140W @2 Ω	CH7+ / CH8- 280 W @ 4 Ω



AF M12.14 bit

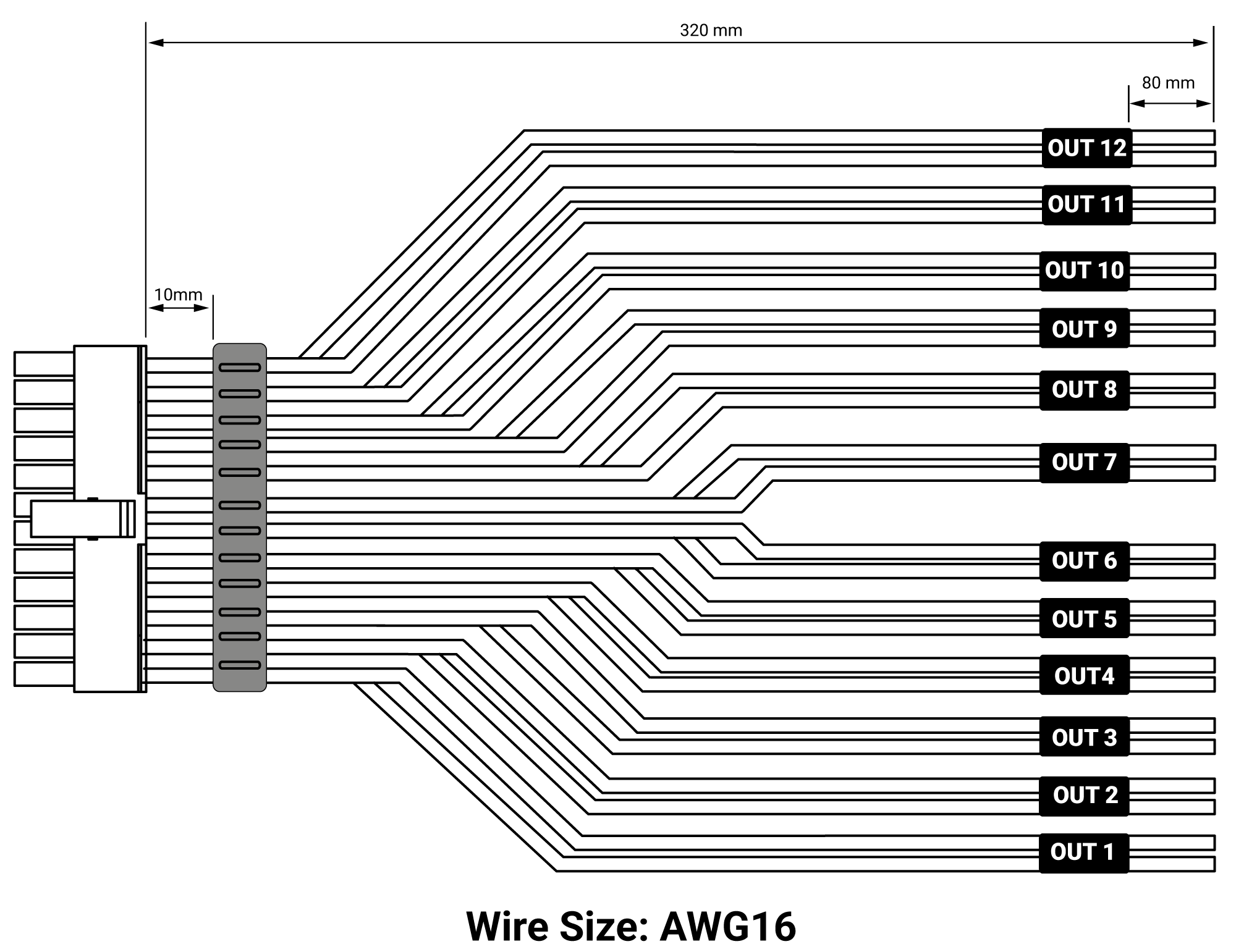

fornito di un cavo a 24 poli con il quale si possono collegare fino a 12 canali SPK OUT amplificati 60 W x 12 @ 4Ω.

Le uscite di potenza sono specializzabili tramite PC software. Ogni canale dispone di:

• un equalizzatore parametrico a 15 poli;
• un crossover elettronico con 68 passi di frequenze e filtri di tipo Butterworth oppure Linkwitz -Riley con pendenze da 6 a 24 dB;
• una linea di ritardo temporale digitale;
• L’attivazione dell’inversione di fase;
• La regolazione del suo livello d’uscita da 0 a -40 dB;

Inoltre è possibile effettuare configurazioni a Ponte per incrementare la potenza di uscita.

Esempio di collegamento di canali a PONTE (bridged)

CH 1 ÷ CH 12 AMPLIFIED OUTPUT CHANNELS CONFIGURATION

POWER CHANNEL CONFIG
STEREO MODE	BRIDGE MODE
CH1 60 W @ 4 Ω / 90 W @ 2 Ω CH2 60 W @ 4 Ω / 90 W @ 2 Ω	CH1+ / CH2- 180 W @ 4 Ω
CH3 60 W @ 4 Ω / 90 W @ 2 Ω CH4 60 W @ 4 Ω / 90 W @ 2 Ω	CH3+ / CH4- 180 W @ 4 Ω
CH5 60 W @ 4 Ω / 90 W @ 2 Ω CH6 60 W @ 4 Ω / 90 W @ 2 Ω	CH5+ / CH6- 180 W @ 4 Ω
CH7 60 W @ 4 Ω / 90 W @ 2 Ω CH8 60 W @ 4 Ω / 90 W @ 2 Ω	CH7+ / CH8- 180 W @ 4 Ω
CH9 60 W @ 4 Ω / 90 W @ 2 Ω CH10 60 W @ 4 Ω / 90 W @ 2 Ω	CH9+ / CH10- 180 W @ 4 Ω
CH11 60 W @ 4 Ω / 90 W @ 2 Ω CH12 60 W @ 4 Ω / 90 W @ 2 Ω	CH11+ / CH12- 180 W @ 4 Ω



[4] SPEAKER IN

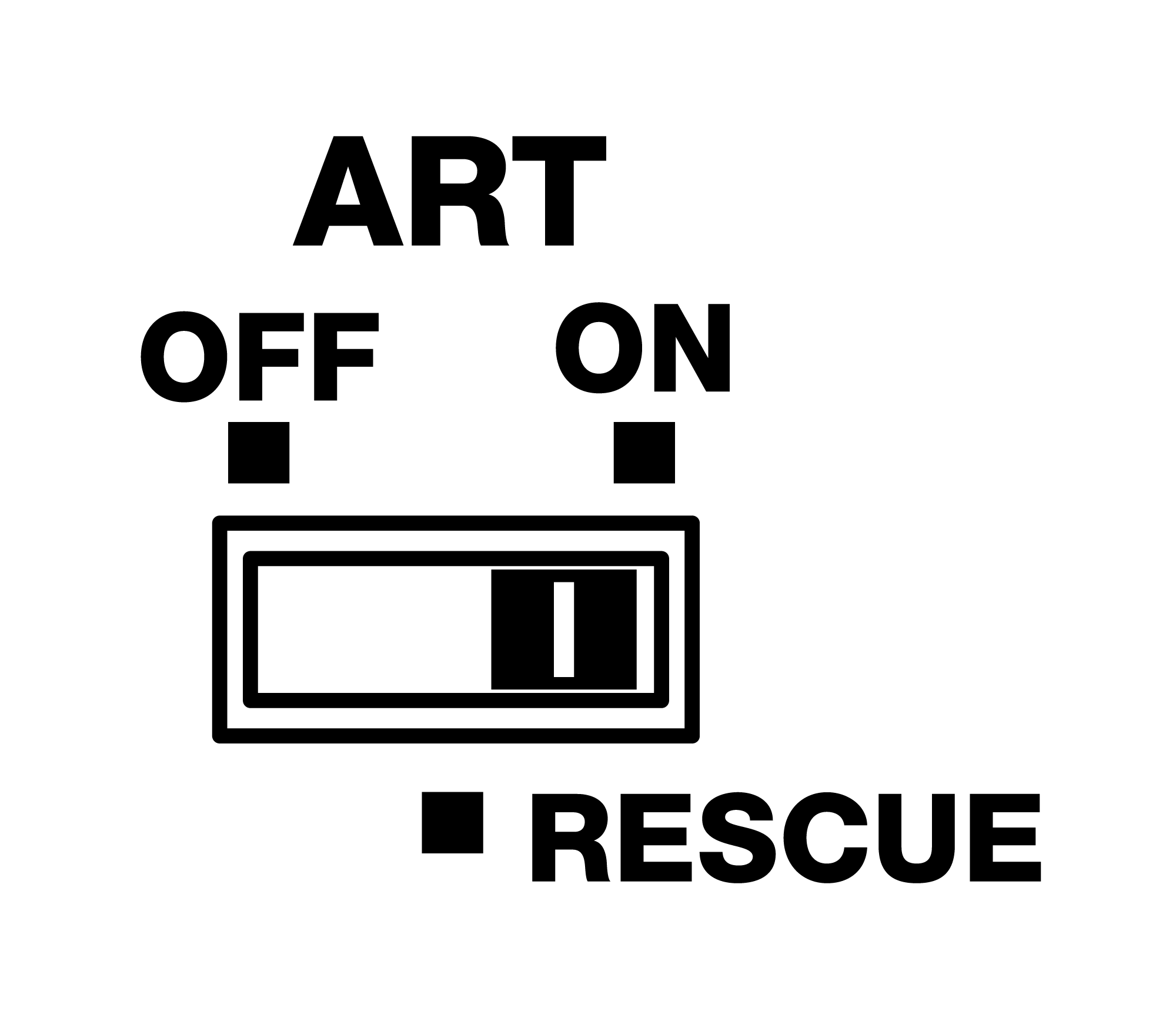

L’ amplificatore AF bit include un connettore a 16 pin che può accettare fino a otto canali di segnale ad alto livello. I canali 1 e 2 su questo connettore supportano la funzione di accensione automatica dell'amplificatore (ART) .
Questi ingressi accettano segnali con un livello di tensione compreso tra 2,2 e 22 VRMS.

IMPORTANTE: I segnali degli altoparlanti superiori a 22V AC RMS possono danneggiare l'amplificatore. Quando i segnali superano i 22V AC RMS, la tensione deve essere attenuata - sia con un dispositivo esterno come il Connection SLI 2.2 o SLI 4.2, sia utilizzando la scheda di espansione opzionale F4IN (che può gestire fino a 32V AC RMS).

Esempi di collegamento di canali SPK OUT:

È anche possibile aumentare il numero di ingressi ad alto livello con l'accessorio F4IN. La scheda di espansione F4IN aggiunge 4 canali di ingresso a livello altoparlante, in grado di gestire segnali fino a 32V AC RMS
