ADVANCED MANUAL (COMP, COAX, SYSTEM)

INDEX

1. PACKAGING CONTENT
2. GRAPHS: FREQUENCY RESPONSE
3. DIMENSIONS
4. DISASSEBLY / ASSEMBLY FACEPLATE AV 1.0 II - AV 1.1 II
   4.1 Disassembly
   4.2 Assembly
5. INSTALLATIONS
   5.1 AV 1.0 II - AV1.1 II
   5.2 AV 3.0 II - AV6.5 S II - AV6.5 P II - AV6.5 II - AVX 6.5 II
6. CONNECTIONS
7. CROSSOVER
8. FILTER CONNECTIONS



1. PACKAGING CONTENT

2. GRAPHS: FREQUENCY RESPONSE

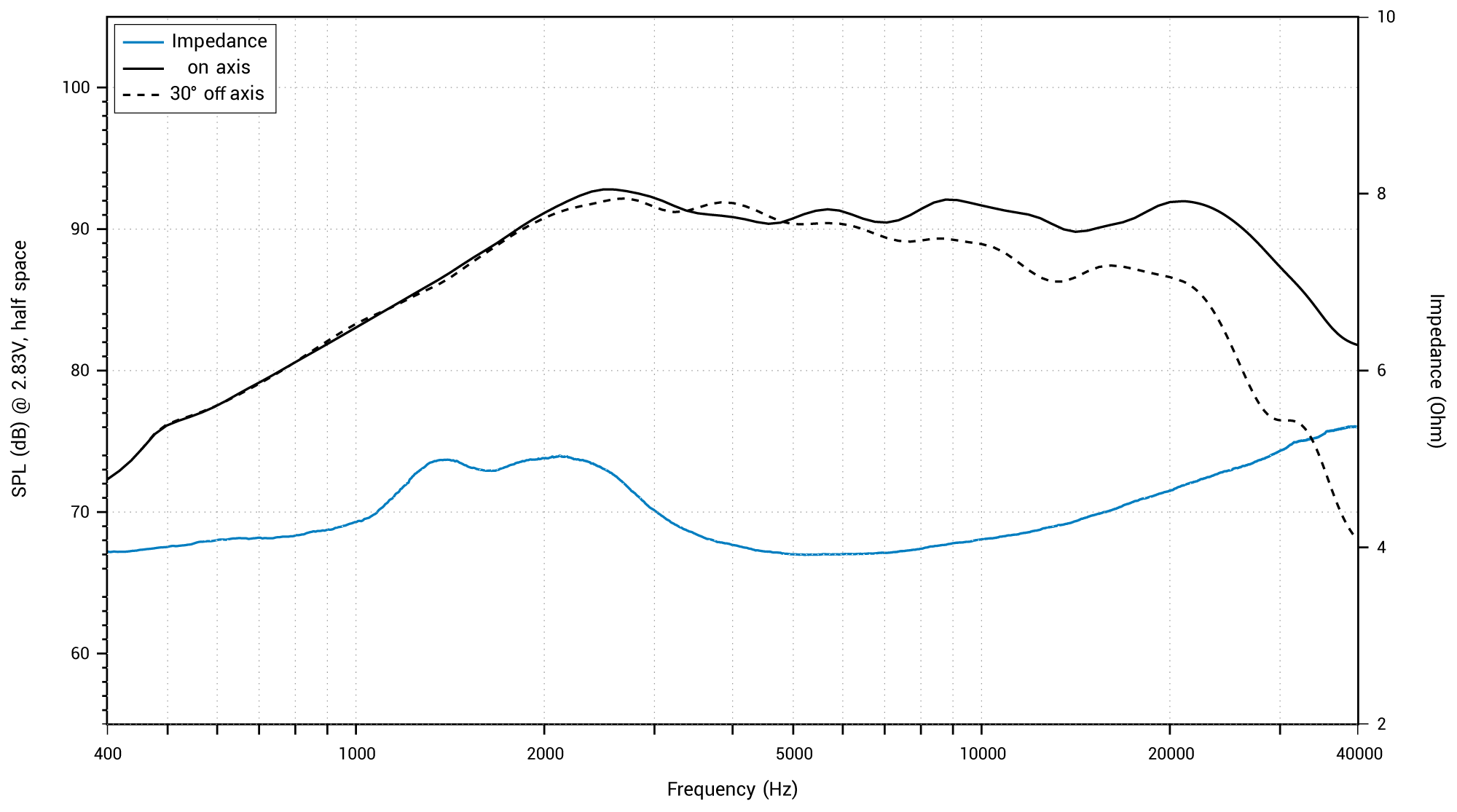

AV 1.0 II

AV 1.1 II

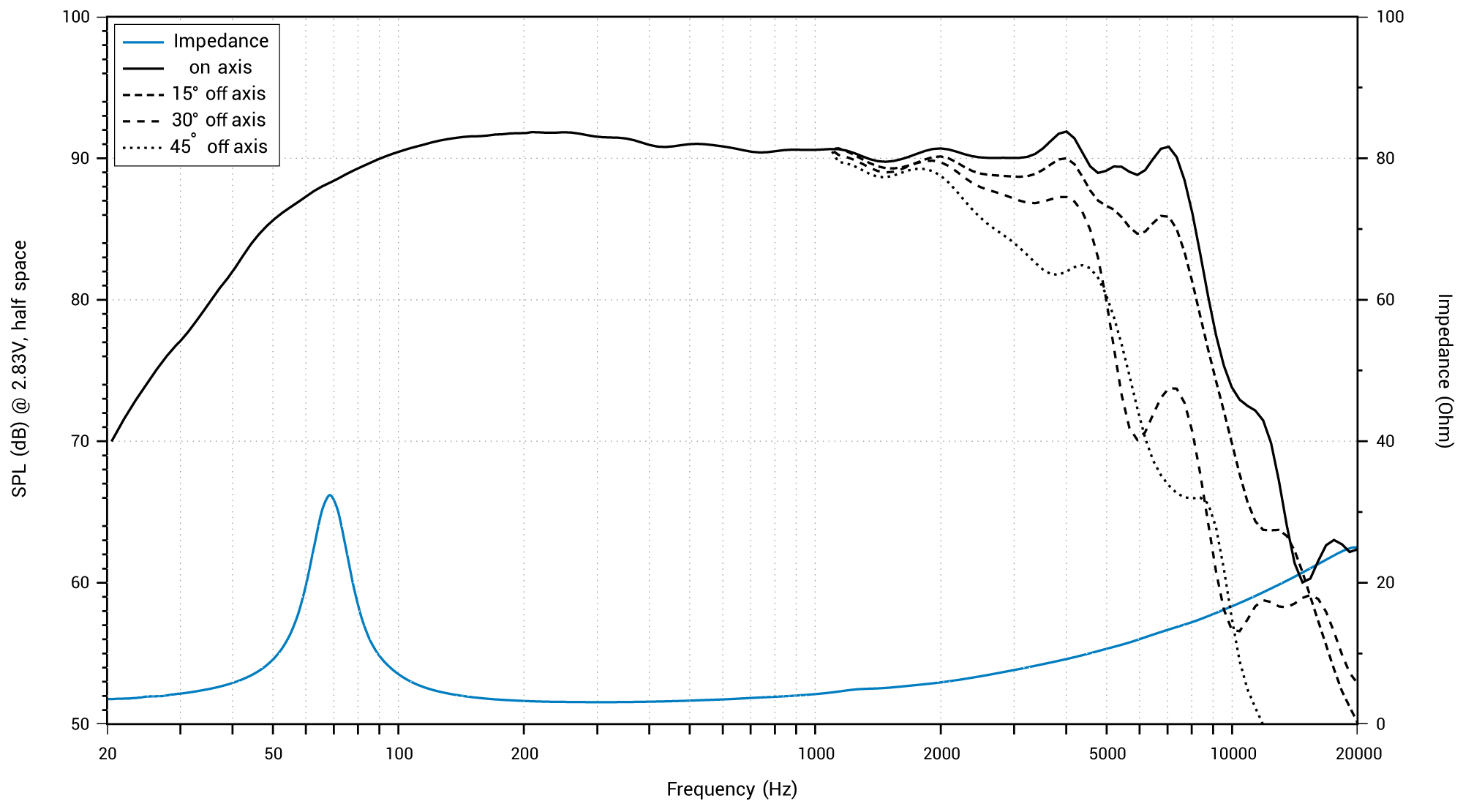

AV 3.0 II

AVX 6.5 II

AV 6.5  P II

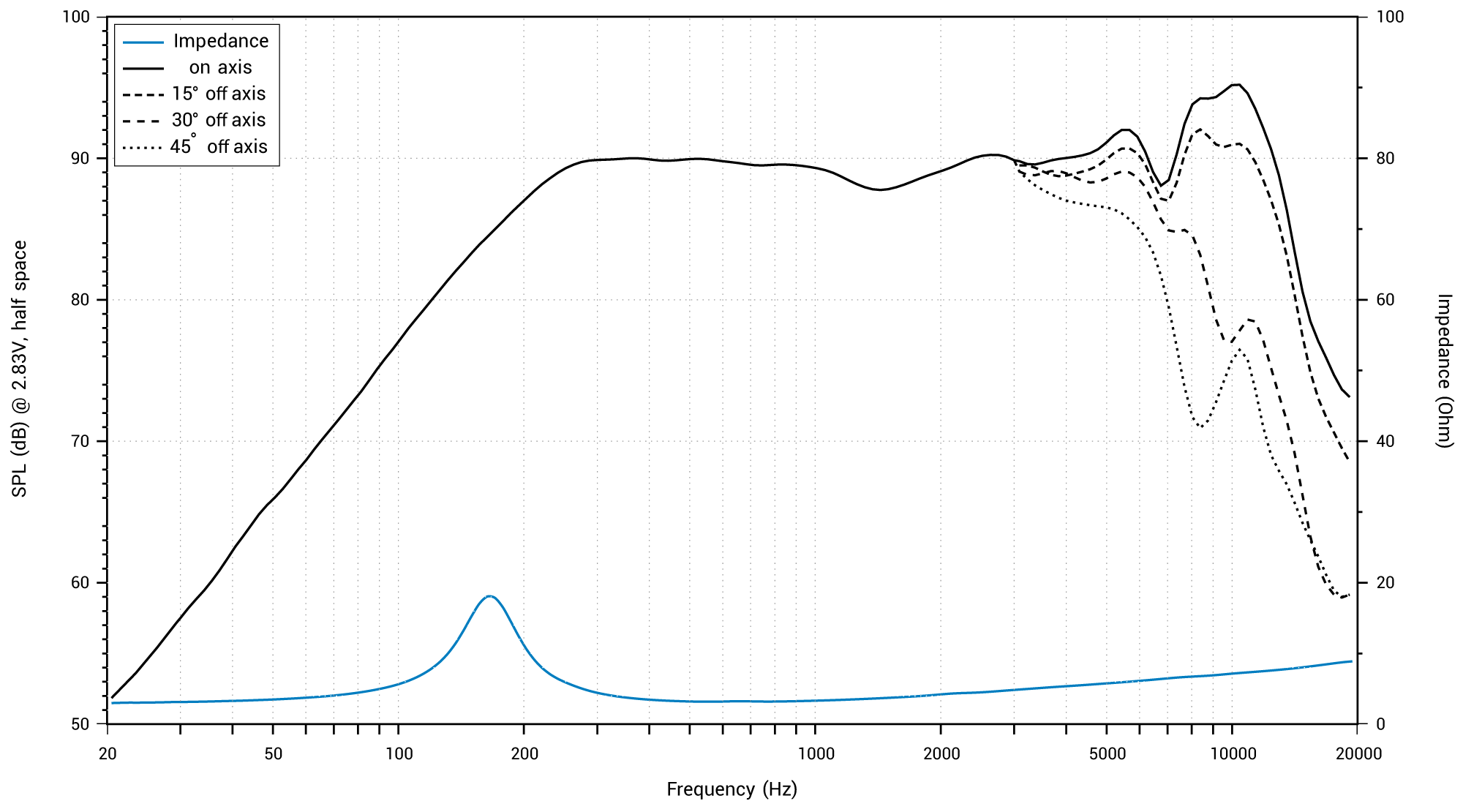

AV 6.5  S II



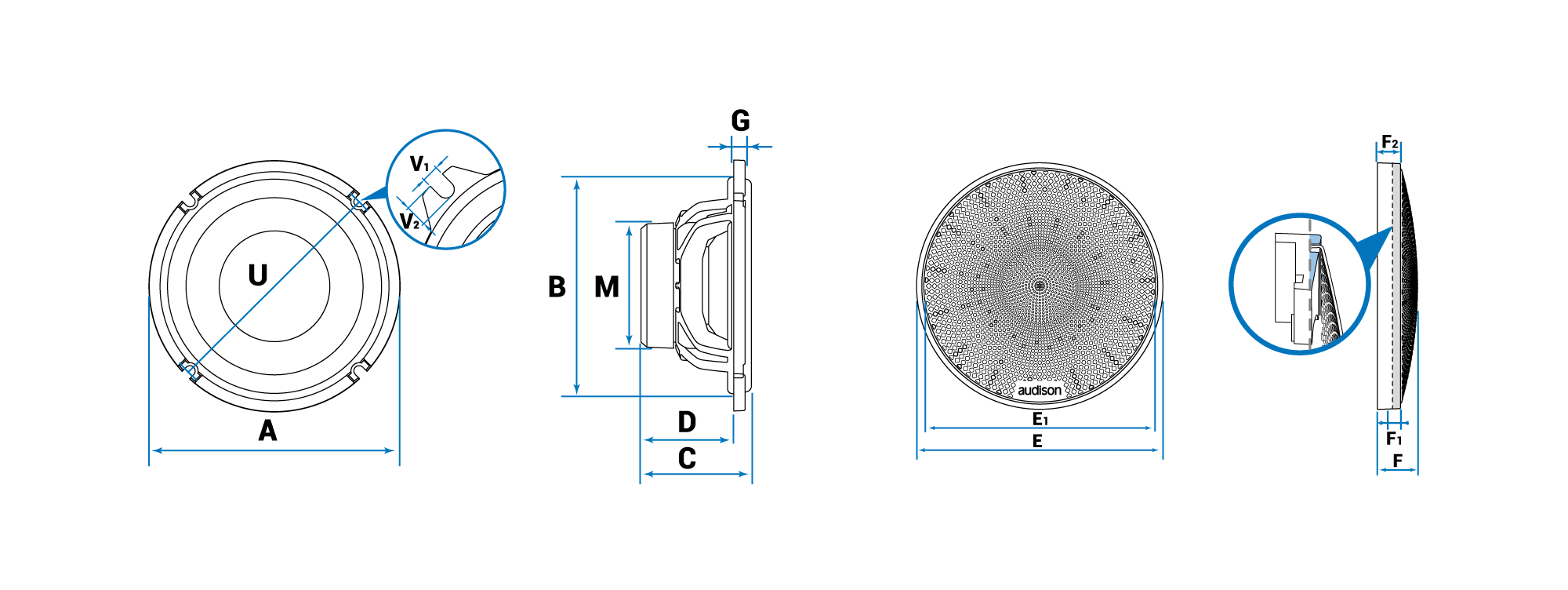

3. DIMENSIONS

AV 1.0 II - AV 1.1 II

AV 1.1 II

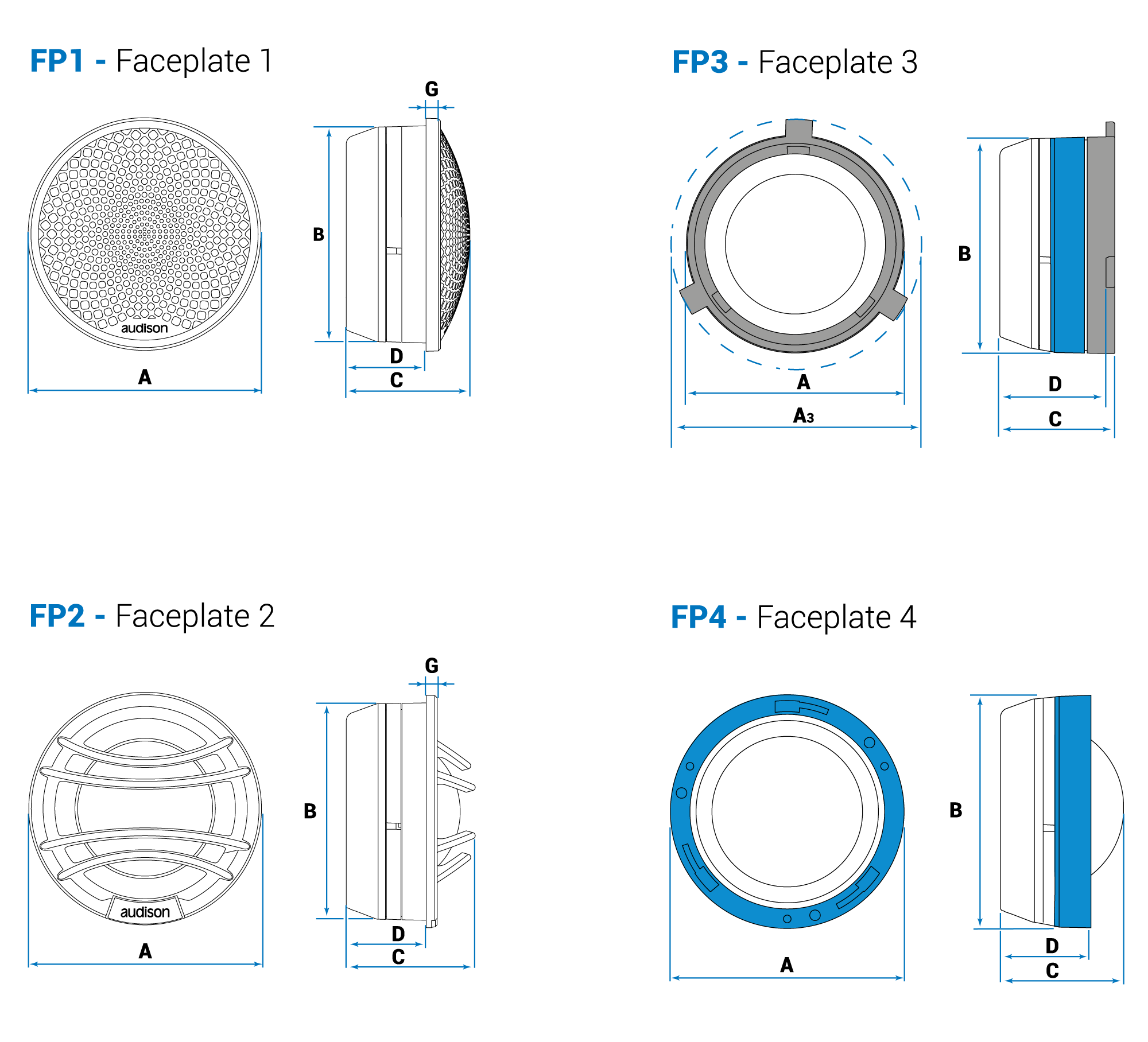

	A	A3	B	C	D	G
AV 1.0 II - FP 1	43.8	-	40.8	22.8	13.9	3.2	mm
	1.72	-	1.6	0.89	0.54	0.13	in.
AV 1.0 II - FP 2	43.8	-	40.8	23.5	13.9	2.15	mm
	1.72	-	1.6	0.92	0.54	0.08	in.
AV 1.0 II - FP 3	40.8	46.8	40.8	21.7	19.8	-	mm
	1.6	1.84	1.61	0.85	0.77	-	mm
AV 1.0 II - FP 4	40.8	-	40.8	21.2	15.9	-	mm
	1.6	-	1.6	0.85	0.77	-	in.
AV 1.1 II - FP 1	48	-	44.9	26	16.6	3.0	mm
	1.88	-	1.76	1.02	0.65	0.12	in.
AV 1.1 II - FP 2	48	-	44.9	26.9	16.8	2.3	mm
	1.72	-	1.76	1.05	0.66	0.09

AV 3.0 II

AVG 3.0 B II - AVG 3.0 S II

AV 6.5 S II - AV 6.5 P II - AVX 6.5 II

AVG 6.5 B II - AVG 6.5 S II

	A	B	C	D	E	E1	F	F1	F2	G	M	U	V	V1	V2
AV 3.0 II	84	73	35	31.2	-	-	-	-	-	3.8	42	80	3.5	3.7	3.8	mm
	3.3	2.87	1.37	1.22	-	-	-	-	-	0.15	1.65	3.14	0.13	0.15	0.15	in.
AV 6.5 S II	165	140.8	65.6	61	-	-	-	-	-	4.5	96.6	155	4.5	-	-	mm
	6.49	5.54	2.92	2.74	-	-	-	-	-	0.18	3.8	6.1	1.77	-	-	in.
AV 6.5 P II	165	140.8	74.2	69.8	-	-	-	-	-	4.5	106.7	155	4.5	-	-	mm
	6.49	5.54	2.92	2.74	-	-	-	-	-	0.18	4.2	6.1	1.77	-	-	mm
AVX 6.5 II	165	140.8	74.2	69.8	-	-	-	-	-	4.5	106.7	155	4.5	-	-	mm
	6.49	5.54	2.92	2.74	-	-	-	-	-	0.18	4.2	6.1	1.77	-	-	in.
AVG 3.0 B II AVG 3.0 S II	-	-	-	-	94	90	15.5	2.5	9	-	-	-	-	-	-	mm
	-	-	-	-	3.7	3.54	0.61	0.1	0.35	-	-	-	-	-	-	in.
AVG 6.5 B II AVG 6.5 S II	-	-	-	-	171.2	165	24.5	4.5	11.8	-	-	-	-	-	-	mm
	-	-	-	-	6.74	6.5	0.96	0.18	0.46	-	-	-	-	-	-	in.



4. DISASSEMBLY / ASSEMBLY FACEPLATE AV 1.0 II - AV 1.1 II

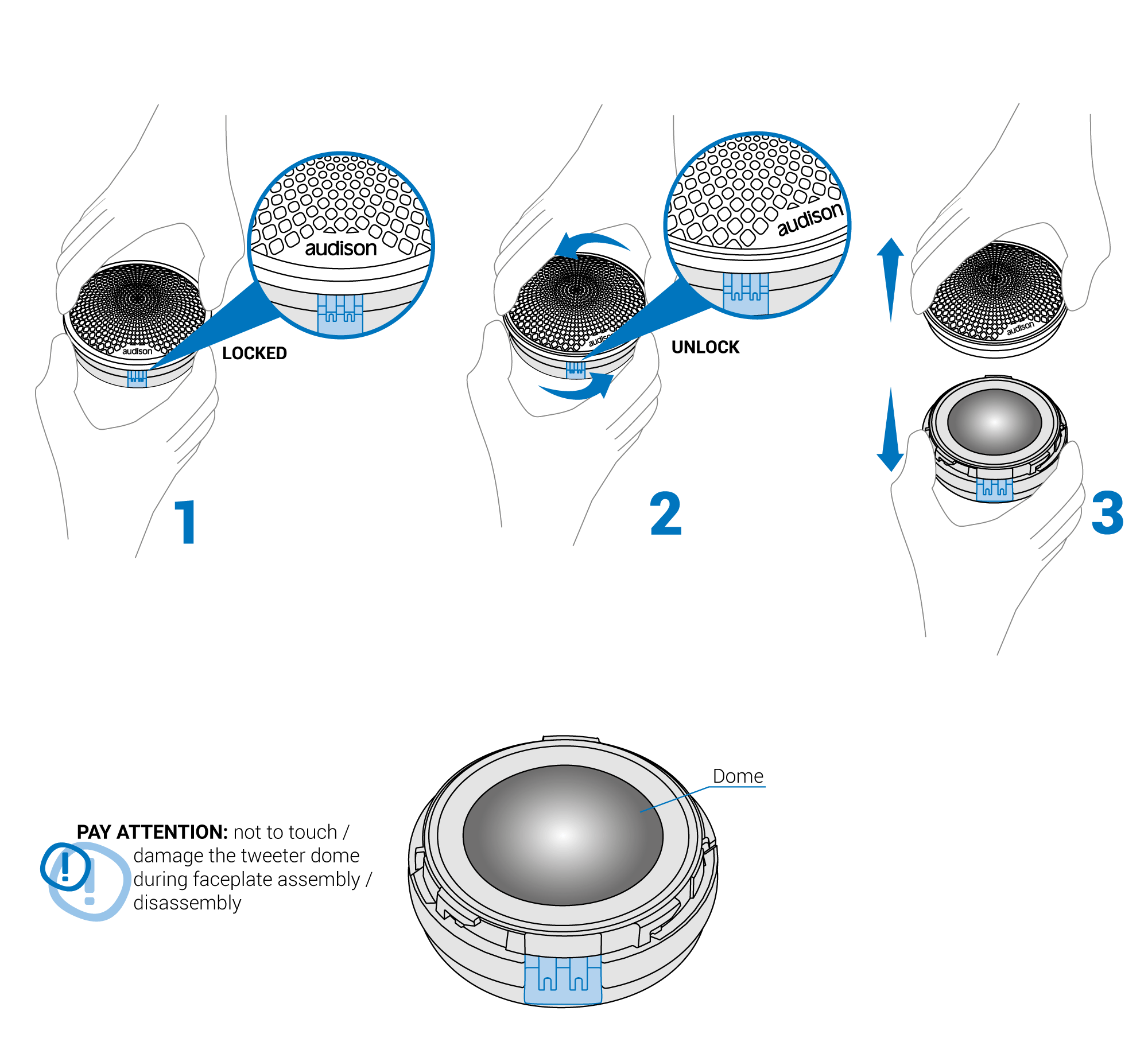

4.1 Disassembly



AV 1.0 II - AV 1.1 II

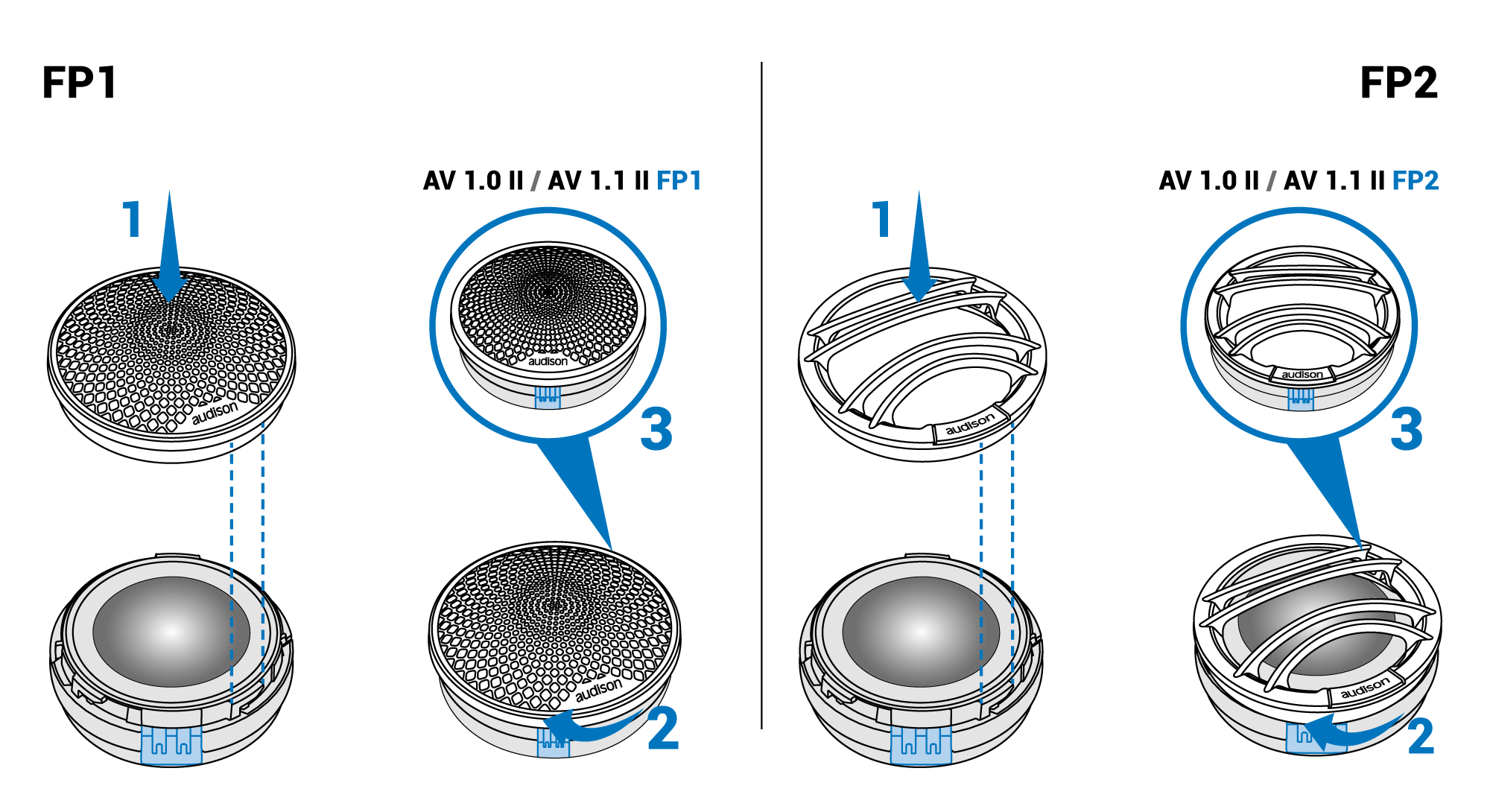

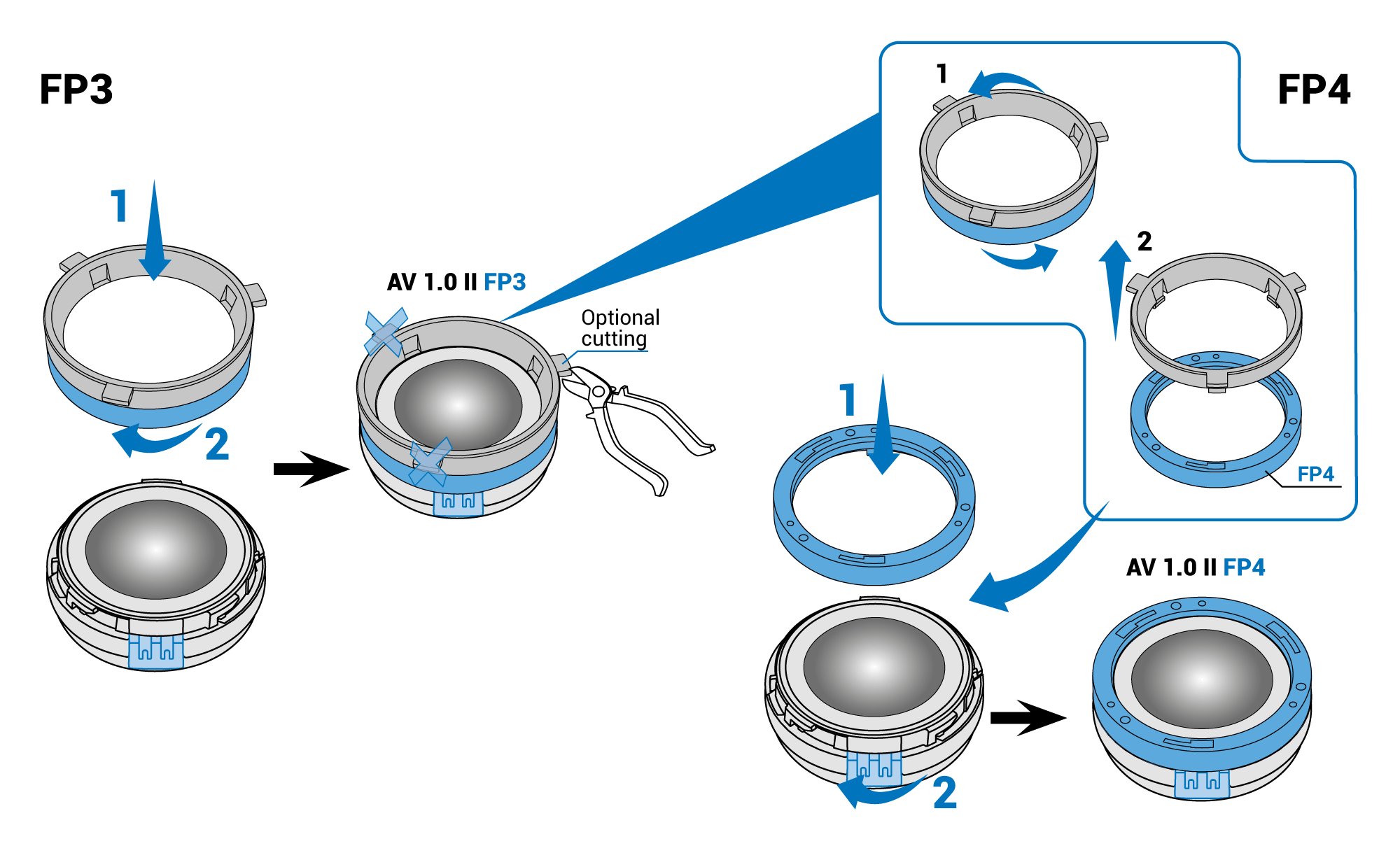

How to disassemblY  FP1; FP2; FP3; FP4

4.2 Assembly



AV 1.0 II - AV 1.1 II

AV 1.0 II

5. INSTALLATION

5.1 AV 1.0 II - AV 1.1 II



5.2 AV 3.0 II - AV 6.5 S II - AV 6.5 P II - AV 6.5 II - AVX 6.5 II

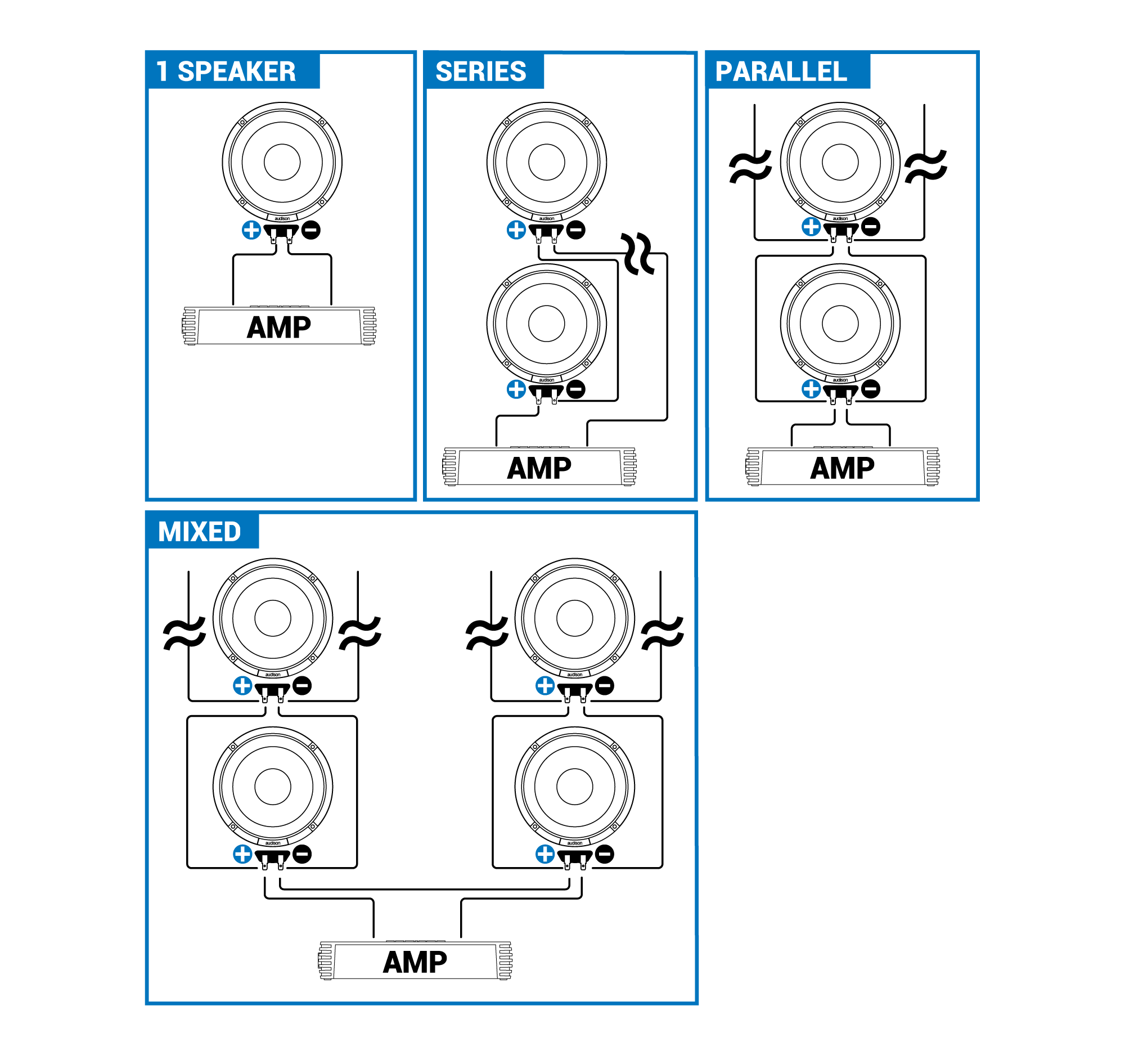

6. CONNECTIONS

AV 1.1 II - AV 3.0 II - AV 6.5 P II - AV 6.5 S II - AVX 6.5 II

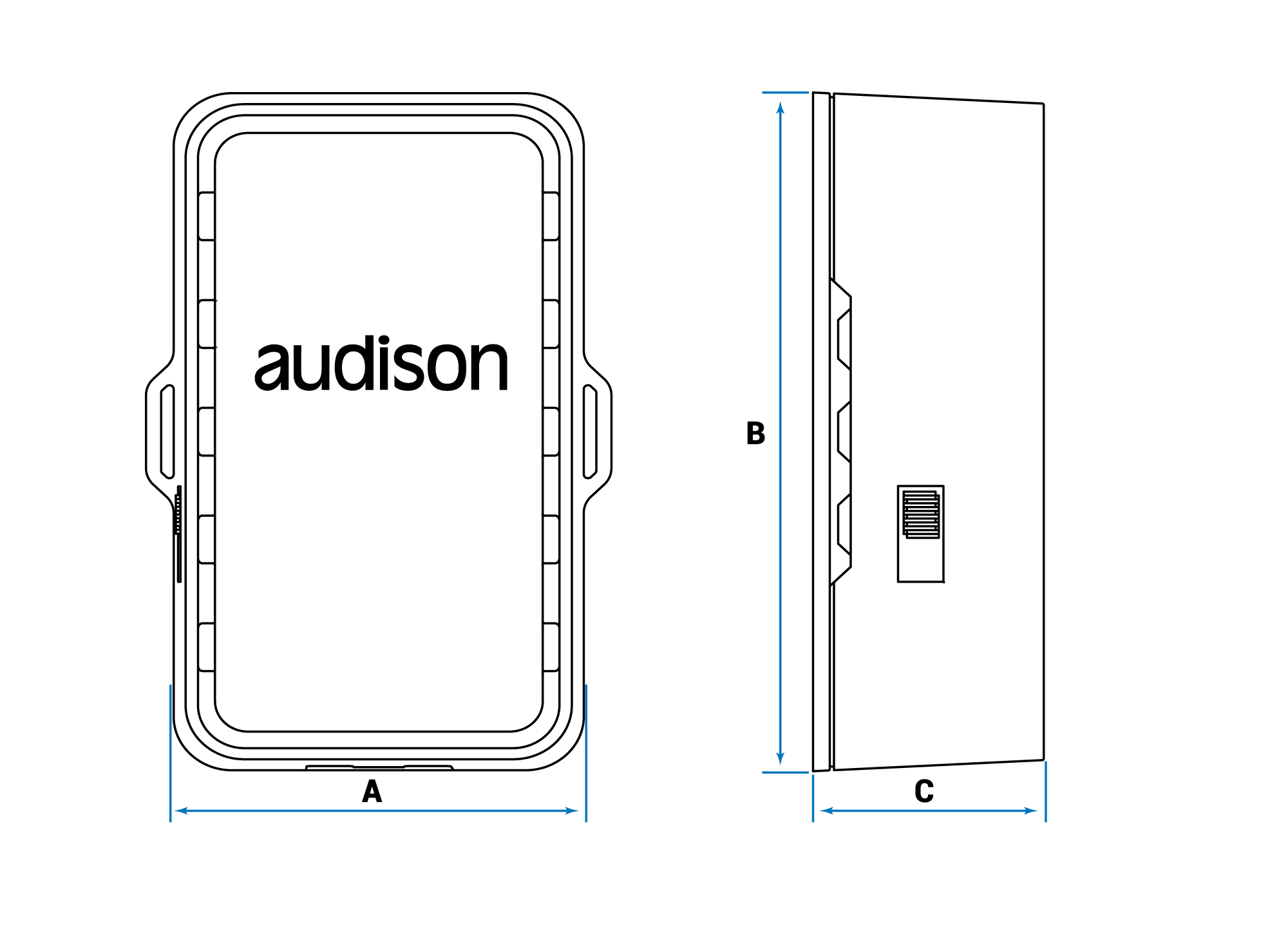

7. CROSSOVER

AVCX 2 W - AVCX 2 T - AVCX 2 XW - AVCX 2 XT

	AVCX 2 W	AVCX 2 T	AVCX 2 XW	AVCX 2 XT
Component	Crossover	Crossover	Crossover	Crossover
Specific Component	AV 6.5 S II (AVK 6 S II)	AV 1.0 (AVK 6 S II)	AVX 6.5 II	AVX 6.5 II
Size A x B x C mm (in.)	88x49x27.5 (3.46x1.92x1.08)	88x49x27.5 (3.46x1.92x1.08)	88x49x27.5 (3.46x1.92x1.08)	88x49x27.5 (3.46x1.92x1.08)
Crossover Weight	0.14	0.1	0.13	0.1
Type	LP 6 dB Oct.	HP 12 dB Oct.	LP 6 dB Oct.	HP 12 dB Oct.
Crossover Point	3.5 kHz	3.5 kHz	3 kHz	3 kHz

AVCX 2 P TW - AVCX 3P

	AVCX 2P TW	AVCX 3P
Component	Crossover	Crossover
Specific Component	AV 6.5 P II + AV 1.1 II	AV 1.1 II + AV 3.0 II + AV 6.5 P II
Size A x B x C mm (in.)	146x114x40 (5.74x4.49x1.57)	146x114x40 (5.74x4.49x1.57)
Crossover Weight (Kg)	0.42	0.42
Type	Woofer: LP 6 dB Oct. Tweeter: HP 12 dB Oct.
Crossover Point	Woofer: 3 kHz Tweeter:3 kHz

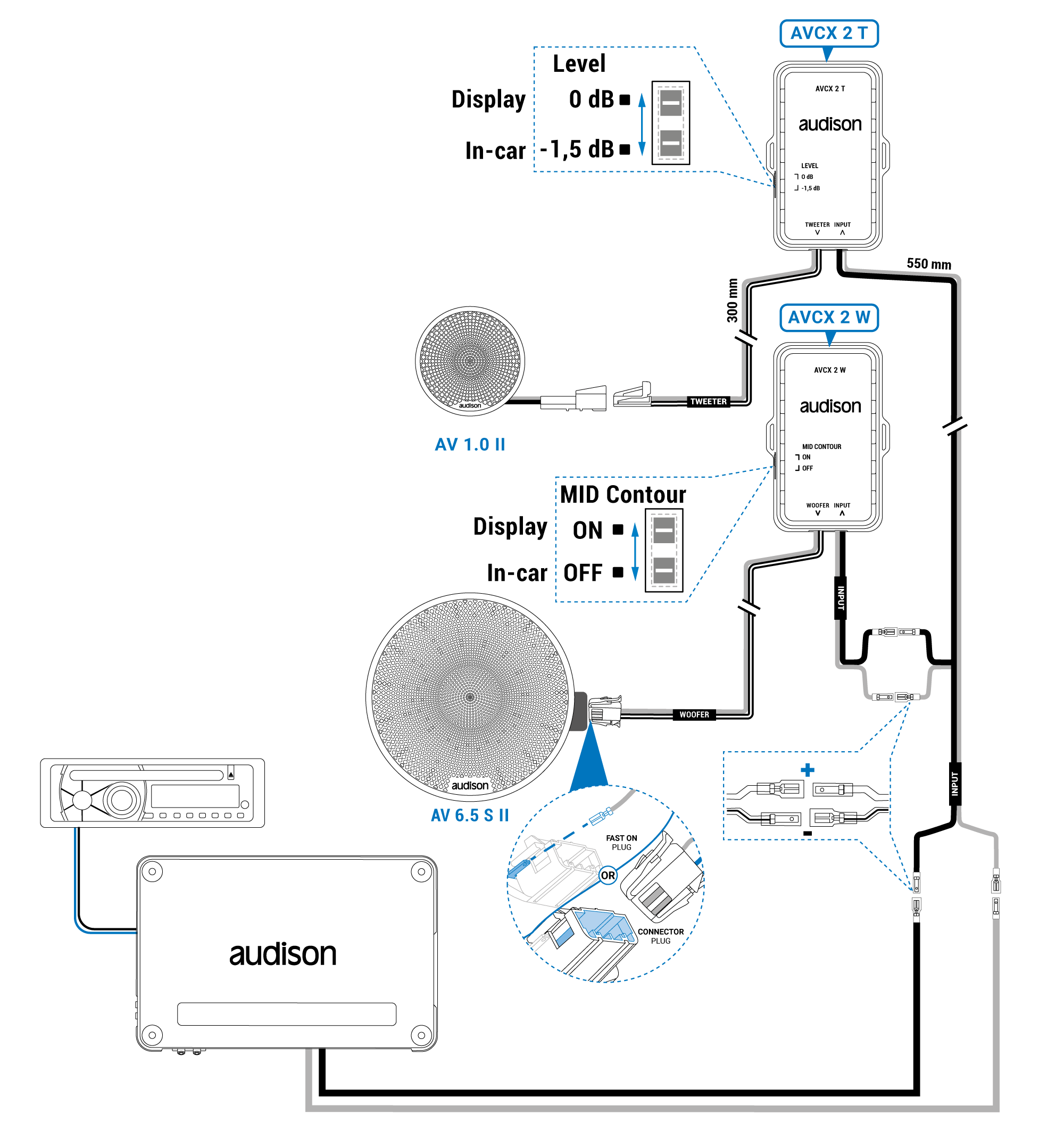

8. FILTER CONNECTIONS

AVX 6.5  II

AVK 6 S II

Or

AVK 6 P II

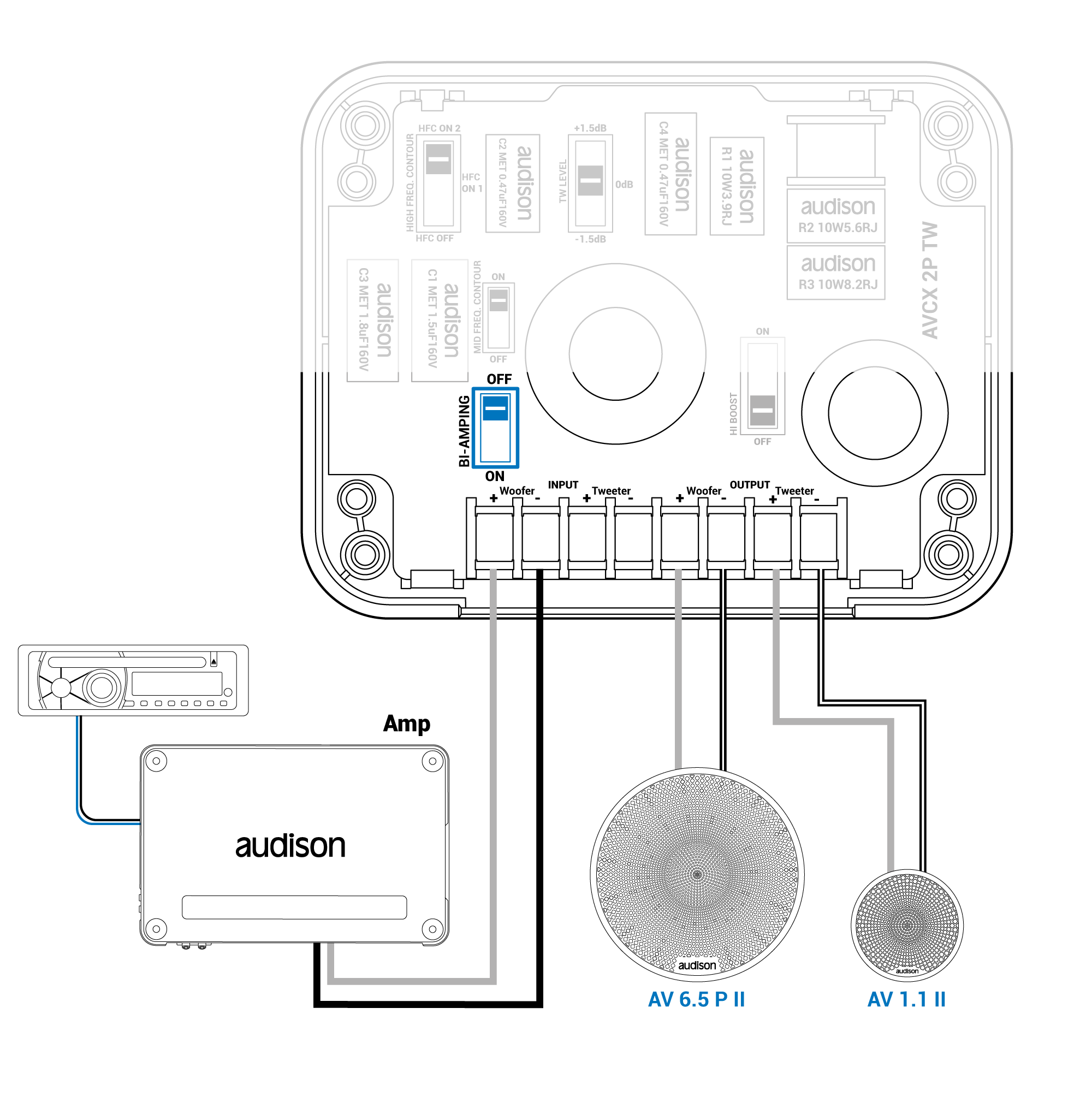

AVCX 2P TW

	SUGGESTED SET-UP
SWITCH	CAR	DISPLAY BOARD
HFC	ON 2	OFF
HI BOOST	OFF	ON
MID FREQ. CONTOUR	ON	OFF
TW LEVEL	0 db	bypass

DEFAULT SET-UP = CAR

1. BI-AMPING ON

2. BI-AMPING OFF
